    Как сделать простейшее зарядное устройство для Li-ion аккумуляторов 18650

    Здравствуйте, уважаемые читатели и самоделкины!

    Наверняка у многих из Вас имеются устройства, работающие на аккумуляторных батареях 18650. Последнее время они применяются в фонариках, игрушках, ноутбуках и прочих устройствах.

    В данной статье автор YouTube канала «Sorin — DIY Electrical Nerd» расскажет Вам, как сделать одно из самых простых зарядных устройств для этого типа аккумуляторов.



    Данная самоделка весьма проста в изготовлении, и с ней справится даже начинающий.

    Материалы, необходимые для самоделки.
    — Аккумуляторы 18650 Li-ion
    — TP4056 — контроллер заряда аккумуляторов
    — Отсек для батарей 18650
    — Зарядное устройство для смартфона
    — Магнитный кабель Micro USB Type C
    — Провода, медная проволока, двухсторонний скотч
    — Припой, канифоль, текстолит, фанера, хлорное железо, наждачная бумага.

    Инструменты, использованные автором.
    — Паяльная станция
    — Мультиметр, USB-тестер
    — Шуруповерт
    — «Третья рука» с подсветкой
    — Отвертка с набором бит
    — Пассатижи, кусачки, линейка, перманентный маркер.

    Процесс изготовления.
    Понятное дело, что Li-ion аккумуляторы 18650 можно купить. Однако, если Вы планируете заменить старую батарею ноутбука, то не выбрасывайте ее.

    Процессами заряда и разряда этих батарей управляет специальный контроллер, который не только следит за их состоянием, но и считает циклы заряда-разряда. Он может отбраковать даже хорошую батарею.
    В итоге, из нее можно извлечь несколько вполне рабочих батареек.

    Разбираемая автором сборка сделана по схеме 2s3p. Сначала разбирается пластиковый корпус, отделяется датчик температуры, и отпаиваются провода контроллера, ведущие к батареям.




    Батареи соединены между собой металлической лентой при помощи точечной сварки. Разъединять ячейки нужно очень аккуратно.


    При разделении пары элементов ячейки, сначала нужно перерезать ленту, соединяющую отрицательные контакты.

    Далее батарейки разводятся в стороны, освобождая доступ к ленте, соединяющей плюсовые клеммы. Теперь ее можно перерезать без риска замыкания на корпус. Остатки ленты аккуратно удаляются пассатижами.

    Контакты батарей зачищаются наждачной бумагой.


    Теперь нужно отсеять неисправные батареи, проверив напряжение на них мультиметром. Оно должно быть не ниже 2.7В. У автора все батареи имеют напряжение около 4 вольт, и это даже при условии того, что они не заряжались уже несколько месяцев.

    Для создания зарядного устройства потребуется несколько держателей батарей 18650 и платы контроля заряда батарей. Автор будет делать зарядник на 4 батарейки, и для каждой нужен свой контроллер TP4056.

    На плате контроллера установлен резистор R3, отвечающий за ток заряда батареи. Этот резистор можно заменить, установив нужный ток. Также можно установить подстроечный резистор, и регулировать ток в зависимости от типа батареи вручную. Штатный ток заряда можно найти по модели используемого Li-ion аккумулятора 18650.


    Схема соединений всех элементов предельно проста. Входы всех контроллеров соединяются параллельно. Так как на борту каждой платы имеется разъем microUSB, то можно подключать зарядное устройство от смартфона к любому из них.




    Автор размечает и вырезает из фанеры прямоугольную заготовку таких размеров, чтобы на ней разместились держатели и контроллеры. Останется только соединить все элементы проводами согласно схеме.




    Если Вы хотите получить изделие лучшего качества, то желательно изготовить печатную плату.
    Автор вырезал кусочек стеклотекстолита, и разметил на его поверхности центры всех отверстий в контроллерах и для выводов держателей.






    Затем автор сверлит все отверстия тонким 0,8-мм сверлом, подложив под будущую плату дощечку. С обратной стороны отверстия зенкуются.


    Теперь нужно зачистить медное покрытие, обезжирить его, и нарисовать дорожки при помощи лака для ногтей или перманентного маркера.
    Конечно, при наличии лазерного принтера, можно распечатать схему, и перенести ее на плату при помощи утюга.


    Травление платы выполняется классическим способом — в водном растворе хлорного железа. На это уйдет не очень много времени.



    После травления плату нужно промыть, и удалить лак с мест для пайки ножом или наждачной бумагой.



    У контроллеров нет ножек, поэтому соединять их с печатной платой мастер будет при помощи перемычек из медной проволоки. С нее он предварительно снял лаковую изоляцию.

    Проволока фиксируется в «третьей руке», и ее конец припаивается к плате.



    Проволока обкусывается так, чтобы остался штырек длиной 5-7 мм.



    На свои места устанавливаются держатели. Крайне важно соблюдать полярность — контроллеры не оснащены защитой от переполюсовки, и сгорают моментально.



    Остается откусить излишки проволоки, и припаять контроллеры.





    С нижней стороны платы нужно сделать перемычки, обеспечивающую питание контроллеров. Автор не учел этого при разведении платы.



    В качестве основания как раз подойдет вырезанная ранее фанерная дощечка. Плата фиксируется на дощечке при помощи двухстороннего скотча.





    Источником питания послужит зарядное устройство для смартфона, соединяемое с платой кабелем Micro USB.



    Автор использует маломощный блок на 1А, что позволит быстро заряжать только одну батарейку, как видно на графике, ток во время заряда достигает как раз 1А.

    И да, ни в коем случае не включайте такие устройства на ковре или других горючих материалах, как это делает автор!
    Сначала он разрядил аккумулятор до напряжения 2,8В.

    Подключив USB-тестер, автор замеряет ток заряда одного аккумулятора.



    Как и предполагалось, контроллер регулирует ток на разных этапах зарядки согласно графику.

    По завершению зарядки отдельной батареи, на соответствующем контроллере загорается синий светодиод.
    Чтобы одновременно заряжать все батарейки нужно использовать зарядное устройство для смартфона с током 3-4А.



    А вот всеядное профессиональное зарядное устройство LiitoKala, для тех, кто предпочитает готовый продукт.

    Благодарю автора за рекомендации по изготовлению простого зарядного устройства для аккумуляторов 18650.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно найти здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

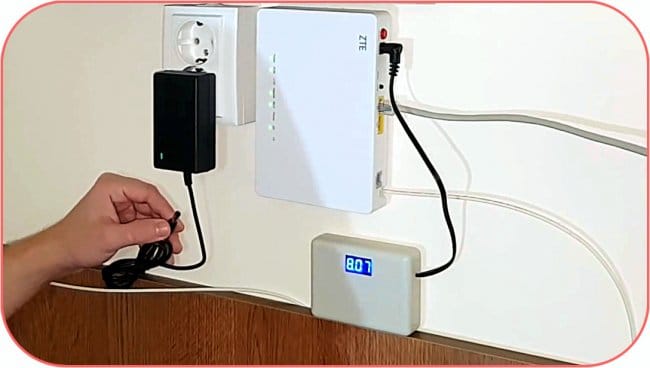

    Как сделать универсальный источник бесперебойного питания (UPS) на Li-ion для роутеров и прочей мелкой аппаратуры

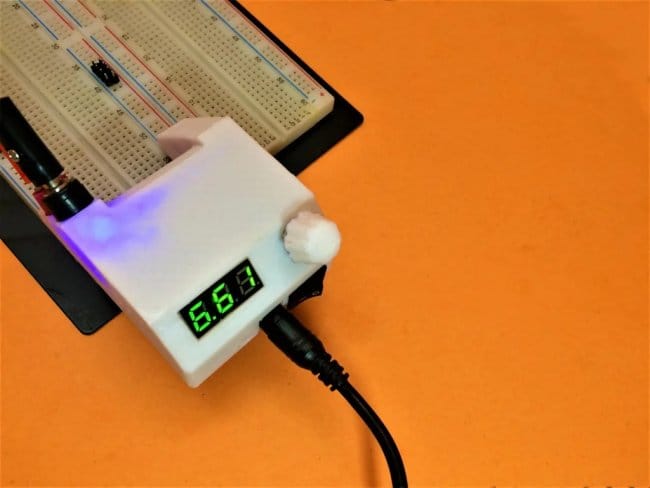

    Источник питания для макетной платы
