    Синхронизатор для фотовспышки

    Приветствую, радиолюбители-самоделкины!



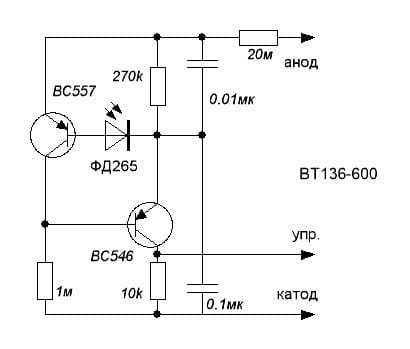

    Для того, чтобы фотографировать, не обязательно иметь большое количество сложного и дорогостоящего оборудования, порой для хороших снимков бывает достаточно простого сотового телефона с камерой. Однако дополнительное оборудование существенно расширяет возможности фотографа - например, при недостаточном освещении, а также для создания различных художественных эффектов применяется фотовспышка. Думаю, у многих в закромах вместе со старыми плёночными фотоаппаратами лежат и старые фотовспышки - не смотря на почтенный возраст, они могут быть работоспособными до сих пор, и использовать их можно даже при фотографии на телефон или любой компактный цифровой фотоаппарат, так называемая "мыльница". Но для этого необходим синхронизатор, который будет активировать вспышку в нужный момент - именно в тот, в который фотоаппарат делает кадр. Синхронизатор будет улавливать поток света от штатный вспышки фотоаппарата или телефона, и как только зарегистрирует вспышку, подаст сигнал, таким образом, к свету штатной вспышки прибавится гораздо более мощный световой поток от внешней. Синхронизатор можно сделать по весьма простой схеме, которая представлена ниже.

    Синхронизатор для фотовспышки


    Чувствительным к свету элементом в ней является фотодиод, здесь применён отечественный ФД265. Автор рекомендует использовать в данной схеме именно его, однако есть под рукой нет такого, то можно попробовать и с другими фотодиодами, в том числе импортными. Обратите внимание, что помимо фотодиодов существуют также фоторезисторы и фототранзисторы - они также чувствительны к свету, однако имеют несколько другой принцип работы и для данной схемы неприменимы. На фото ниже виден подходящий фотодиод.



    Также на схеме присутствуют два биполярных транзистора разной структуры - PNP, в левой части, и NPN в правой (на схеме небольшая ошибка в направлении стрелки). Можно использовать указанные на схеме, либо заменить их на отечественные КТ3102, КТ3107. В правой части схемы видных три контракта (анод катод, управляющий электрод), которые будут подключаться к симистору, который и будет коммутировать вспышку. Можно использовать симистор ВТ136-600 или другой аналогичный маломощный, рассчитанный на высокое напряжение. Схема содержит небольшое количество элементов, поэтому собрать её можно навесным монтажом либо на небольшом отрезке текстолита, разделив его резаком на несколько контактных площадок. Оба варианта изготовления представлены на картинках ниже.




    Для надёжности и защиты от внешних воздействий схему следует поместить в подходящий по размеру небольшой корпус, например, баночку для плёнка. На стенке корпуса прорезается отверстие, в котором устанавливается фотодиод. Наружу выводятся два проводка, соответствующие аноду и катоду симистора.




    Таким образом, получилась весьма удачная схема, которая позволит использовать старые советские фотовспышки с современными фотоаппаратами. Удобство схемы в том, что она не требует внешнего питания - а это значит, что она не подведёт в неподходящий момент и всегда будет работоспособна, в отличие от многих устройств на батарейках. Удачной сборки!

    Источник (Source)
