    Seaplane STRIZH - Гидросамолет СТРИЖ из подложки под ламинат


    Здравствуйте уважаемые авиамоделисты!
    Давненько мы с вами не встречались. Не знаю, как вы, а я без вас скучал.
    Сегодня я предлагаю немного поэкспериментировать вместе с автором и построить себе очень простую и интересную авиамодель под названием «Стриж» Да, да именно под этим названием выступает наша известная группа лётчиков истребителей на самолётах МиГ-29.

    Мы вместе с автором этого проекта попробуем создать авиамодель похожую на этот самолёт, но только в необычном варианте. Как утверждает автор - это авиамодель гидросамолёта.

    Для начала выберите себе материал, из которого вы будете строить модель. Автор предлагает создать её из двух слоёв простой, листовой подложки под ламинат, размером 1000 Х 500 Х 5 мм.

    Seaplane STRIZH - Гидросамолет СТРИЖ из подложки под ламинат

    Клеить детали модели можно обычным универсальным , водостойким клеем «Титан» или аналогичным ему клеем «КИН».


    Все необходимые чертежи с размерами автор любезно предоставил.




















    Как обычно , начинаем работу с изготовления плоскости крыла.
    Плоскость достаточно большая и поэтому она изготавливается из нескольких деталей, которые склеиваются между собой встык. При склеивании , для фиксации отдельных элементов конструкции, можно использовать бумажный, малярный скотч, любой ширины. Главное, после высыхания клея, вовремя снять скотч, иначе он очень сильно приклеивается к подложке и снимается вместе с её кусочками.






    Средняя часть склеена с хвостовой частью, можно пристыковать и носовую часть.


    Когда все детали плоскости крыла склеены, надо вклеить деревянную реечку сечением 5 х 10мм , которая придаст прочность и жёсткость крылу.



    В готовой плоскости крыла прорезаем отверстие , где будет вращаться винт.


    На нижней стороне плоскости крыла размечаем места установки вертикальных перегородок воздухозаборника.

    Вклеиваем вертикальные перегородки воздухозаборника.
    Не забудьте срезать передние кромки перегородок и зашкурить.







    Почаще проверяйте вертикальность установки отдельных элементов конструкции модели во время установки.


    Вырезаем заготовки элеронов и килей. Не забудьте , что они делаются в два слоя. Примеряем заготовки по месту их установки и, при необходимости, подгоняем их.





    Вырезаем заготовки боковых стенок фюзеляжа, склеиваем их и монтируем на свои места.




    Из нескольких слоёв подложки делаем основание для вклеивания кусочка фанеры, на которую будет крепиться мотор.


    Приклеиваем кусочек 3 мм. фанеры.


    Размечаем и прорезаем места для установки сервомашинок.

    На место крепления регулятора , приклеиваем кусочек «липучки».

    Монтируем регулятор.


    Устанавливаем мотор.

    Вклеиваем сервомашинки и проверяем вертикальность установки килей.

    Перед монтажом элевонов необходимо срезать нижнюю, переднюю кромку заготовок на угол.


    Навешивать элевоны можно любым , удобным для вас способом. Автор предпочёл навеску с помощью армированного скотча.


    Вклеиваются кабанчики, подсоединяются тяги управления.


    Вырезаем заготовку для верхней обшивки носовой части фюзеляжа и методом прокатки, придаём ей необходимую форму.


    Вклеиваем её на своё место.

    Вырезаем заготовки для поплавка. Он склеивается из трёх слоёв подложки, за счёт чего получается редан и монтируем на место.




    В верхней обшивке фюзеляжа , рядом с мотором , делаем люк для доступа к электронике и замены аккумулятора.

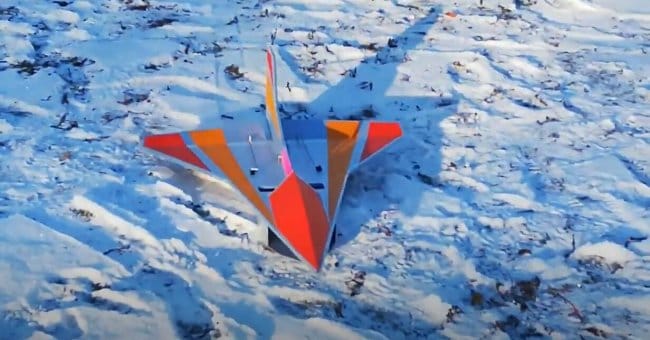

    Вот так выглядит собранная модель сверху.

    Вид собранной модели снизу.

    В завершение всего посмотрите видео , в котором подробно показан процесс сборки модели и её первый полёт.


    Вот, пожалуй, на этом я закончу свой рассказ. Желаю успешных полётов.
    До свидания, ваш Валериан Самоделкин.
