В связи с пандемией многие организации и учебные заведения перешли на он-лайн обучения и конференции. Но вместе с он-лайн встречами выросло и число забавных случаев с этим связанных. То американский сенатор предстанет перед коллегами вверх головой, то мама ученика прошествует из ванной комнаты в чем мать родила, то адвокат предстанет перед судом в виде мультяшного котенка, а что делал перуанский адвокат Гектор Роблес это вы сами найдете-)))
Были несколько таких случаев и в российском сегменте. Многие, наверное, помнят забавный инцидент с мэром Южно-Уральска.

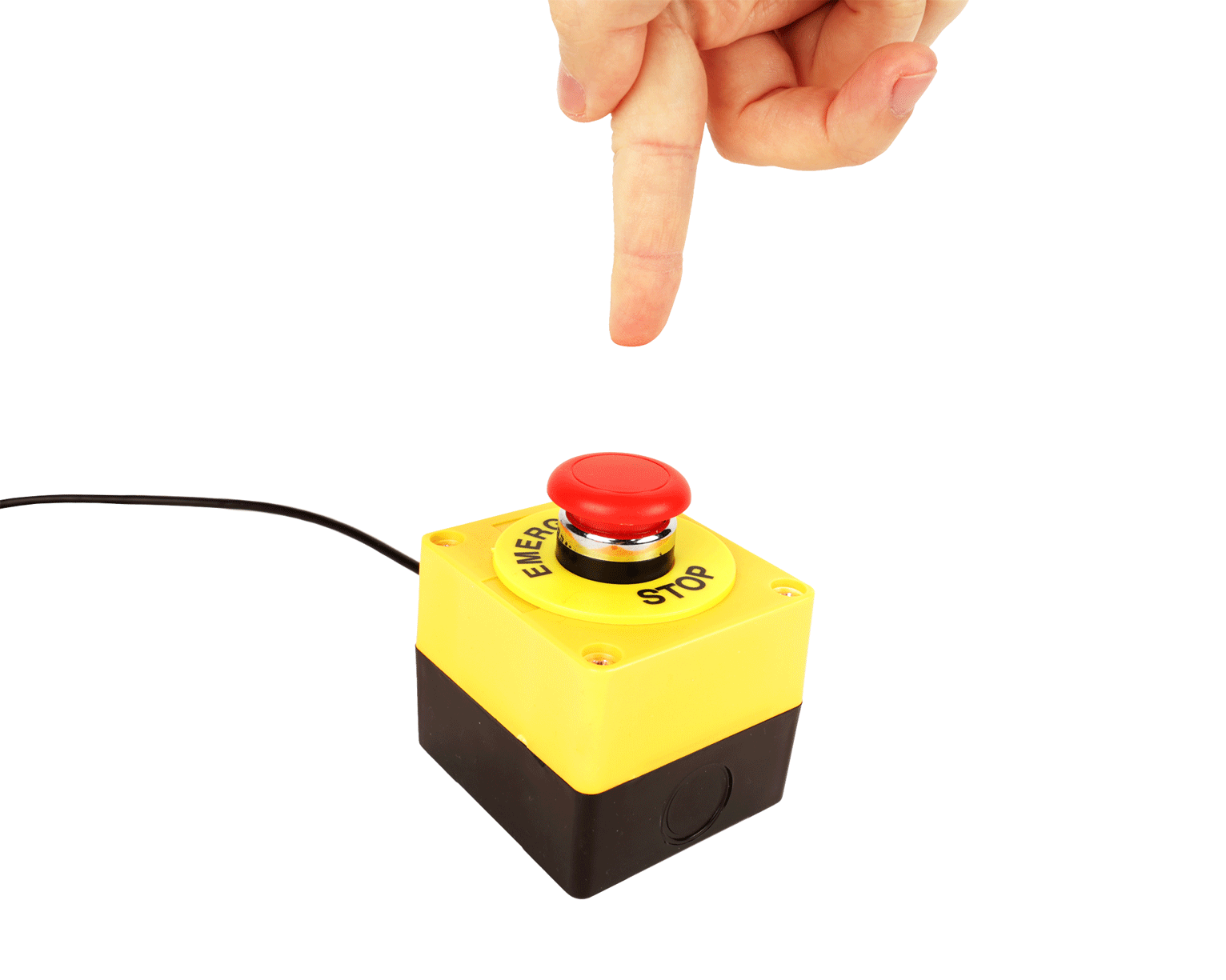

Чтобы минимизировать ущерб от подобных происшествий и была сделана эта кнопка. Нажав на нее, вы мгновенно отключитесь от видеоконференции.
На сайте уже представлены два подобных устройства. Это "OneBox - устройство для управления программами видеоконференций (Google Meet, Teams, Zoom)" и "Кнопка физического отключения звука Zoom Meetings", но они более сложные в изготовлении и с другим функционалом. Эта кнопка аварийного выхода Zoom позволяет мгновенно выйти из встречи. Она проста в изготовлении и требует очень небольшого опыта работы с электроникой.
Инструменты и материалы:
-Кнопка аварийного отключения;
-Программируемая плата с переключателем;
-Кабель Micro USB;
-Клеммы;
-Провода;
-Паяльные принадлежности;
-Отвертка;
-Нож;
Шаг первый: программное обеспечение
Сначала нужно запрограммировать плату.
Скачиваем Arduino IDE. Затем нужно добавить Adafruit Trinket M0 в IDE Arduino. Самый простой способ сделать это - следовать инструкциям по установке на странице Adafruit.
Теперь нужно настроить плату по пути:Tools > Board > Adafruit Trinket M0
Tools > Port > /dev/cu.usbmodem (или аналогичный)
Дальше загружаем код.
Шаг второй: плата
Дальше обрезает два провода по 15 см. На концах проводов обжимает клеммы. Вторые концы проводов припаивает к микросхеме. Один провод к земле, второй к контакту 2.
Дальше разбирает корпус кнопки. В резиновой заглушке делает отверстие и протягивает USB-кабель. Подключает кабель к разъему платы.
Шаг третий: кнопка
Кнопка аварийной остановки имеет фиксацию. В данном устройстве фиксация не нужна. Мастер разбирает кнопку и заменяет штатный переключатель на переключатель без фиксации (что бы не производить эту операцию нужно сразу покупать кнопку без фиксации).
Внутри коммутатора есть два набора соединений. Один нормально открытый, а другой нормально закрытый. Нужно подключить два провода к нормально разомкнутому соединению. Таким образом, при нажатии переключателя клеммы замыкаются.

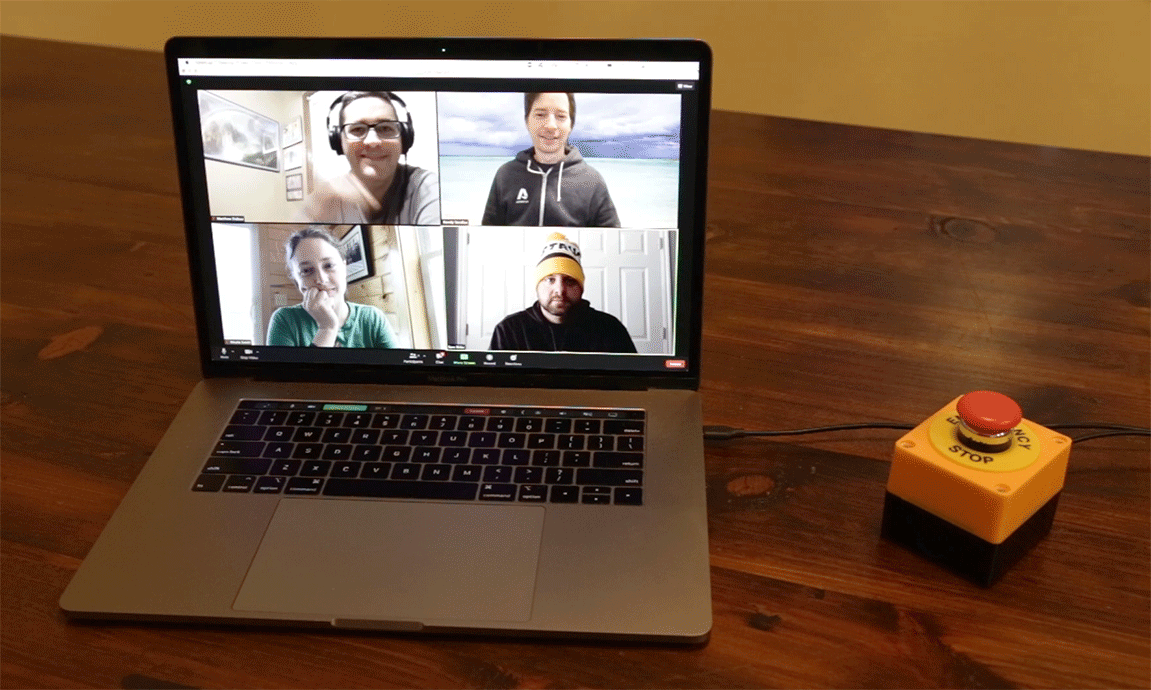

Все готово, теперь нужно просто вставить USB-кабель в разъем компьютера.

Источник (Source)
