    Солнечная батарея на 36 элементах своими руками



    Привет всем самоделкиным! Альтернативная энергетика, в наше время становится все более и более популярней. В промышленном производстве, солнечные батареи недешевы, но их можно изготовить и самому.

    Итак, для создания данной самоделки, нам понадобятся:

    - Лист фанеры, брус (который будет выступать в роли бортиков);
    - Провода;
    - Солнечные элементы (в последующем СЭ);
    - Органическое стекло;
    - Герметик;
    - Диод шоттки;
    - Краска.

    Шаг 1. Немного о СЭ.

    Автор купил несколько блоков солнечных элементов, с размерами 8х16 см.


    С каждого элемента на выходе напряжение будет 0.5В. Для зарядки 12В аккумулятора потребуется ~ 18В, следовательно 18/0.5= 36 солнечных элементов, соединенных между собой последовательно. Ток, на выходе будет составлять ~ 3 А. Следовательно и мощность установки будет в районе 60 Вт.

    Шаг 2. Изготовление ящика (корпуса).

    Набросок, показывающий размеры батареи.



    Используя лист фанеры толщиной 9мм, и рейки с толщиной 20мм, автор собрал небольшой ящик, выступающий в роли корпуса будущей батареи. Планка в центре, сделана для того, чтобы разделить элементы на два раза по 18 штук с каждой из сторон, и более легкой пайки в дальнейшем.



    Бортики установлены по периметру листа фанеры. Также автор сделал в центральной и нижней планке, вентиляционные отверстия для удаления влаги.



    Затем, автор вырезал из ДВП подложки, на которых будут собираться элементы батареи. (Примечание, подложки должны свободно помещаться между бортиками)



    Дабы защитить сами солнечные элементы от погодных условий, автор вырезал крышку из оргстекла.



    Шаг 3. Покраска.

    Перед началом работ с элементами, автор покрасил все деревянные детали в белый цвет, в несколько слоев.




    Шаг 4. Сборка солнечных элементов в батарею.

    Так как, автор заказал половину солнечных элементов, покрытых воском, перед началом следует избавиться от него.
    Для этого “купаем” их в горячей воде.




    Примечание! Лучше всего погрузить элементы в холодную воду, а затем потихоньку ее нагревать для того, чтобы был более равномерный нагрев элементов. Также, чтобы не повредить электрические контакты, не следует доводить воду до кипения.

    Затем складывает все элементы на полотенце для просушки.



    После полного просыхания, начинает делать основу для солнечной батареи.

    Рисует сетку на каждой основе, а затем раскладывает элементы по сделанному шаблону, нижней стороной вверх и начинает соединять их между собой последовательно.





    Следующим действием, автор начал приклеивать элементы к подложке из ДВП. Нанеся герметик в центр каждого элемента собранной цепи, автор установил ее, надавливая на центр. Аналогично приклеил еще две цепочки, и так стала выглядеть первая половина батареи. (Для соединения первой и второй цепочки, использовалась медная оплетка от какого-то кабеля)





    Затем, протестировал на солнце получившуюся первую половину. Даже при слабом солнце, батарея генерирует 9.3 В.



    Аналогично автор собрал и вторую половину батареи.
    Затем, начал соединять половины батарей между собой проводом. Для его фиксации он использовал герметик.




    Последовательно батарее, автор припаял диод шоттки, для предотвращения разряда аккумуляторов ночью, или в пасмурную погоду.



    Просверлив отверстия в днище ящика, автор вывел провода наружу. Завязав провод, автор капает везде герметик и оставляет все сохнуть.





    После полного просыхания устанавливается оргстекло на место.



    Так выглядит в конечном результате получившаяся солнечная батарея.





    Тесты.
    На ярком зимнем солнце, батарея автора выдает 18В без нагрузки.



    Выходной ток на батарее 3.05 А.



    На этом все, всем спасибо за внимание!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

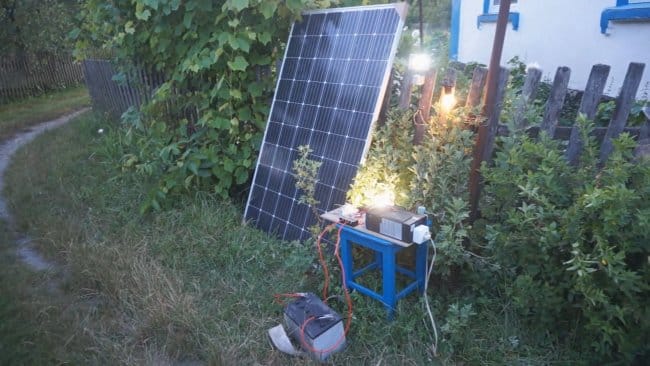

    Дачно-гаражная мини солнечная электростанция своими руками
