    RGB-светильник с управлением цветом с помощью гидроустройства






    Этот светильник управляется с помощью гидравлики, точнее гидравлически управляются ползунковые резисторы, которые в свою очередь являются частью электронного управления. Ползунковых резистора три, шприца, с помощью которых они приводятся в действия, тоже три. В каждый шприц залита жидкость разного цвета - красная, зеленая и синяя. Нажимая на поршень шприца, например красного цвета, светильник загорается красным. Нажимая на шприцы с жидкостью другого цвета (или вытаскивая поршень), можно менять цвет свечения светильника.
    Интересная идея и по словам мастера такое управление нравится детям. К тому же благодаря такому светильнику они узнают, как смешиваются цвета и какие получаются оттенки.

    Давайте посмотрим, как это работает.

    Инструменты и материалы:
    -Arduino Nano;
    -Резистор ползунковый - 3 шт;
    -Адресная светодиодная лента RGB;
    -Адаптер питания 220 - 12 В;
    -Понижающий модуль LM2596;
    -Шприц 200 мл - 6 шт;
    -Печатная плата;
    -Ленточный кабель;
    -Штыревой разъем;
    -Труба ПВХ диаметром 75 мм - длина 690 мм (с компрессора аквариумного);
    -Лист поликарбоната 3 мм;
    -Доска;
    -Трубка силиконовая диаметром 4 мм - 3 метра;
    -Суперклей;
    -Пищевые красители (красный, синий и зеленый);
    -Вода;









    Шаг первый: схема
    Схема очень проста. Три выхода ползункового резистора подключены к аналоговым выводам A0, A1 и A2. Вывод данных светодиодной ленты, подключается к D3 Arduino. Arduino Vin и gnd подключаются напрямую к выходу 12V адаптера. Контактные площадки vcc и gnd подключаются к понижающему преобразователю LM2596 подключенному к адаптеру питания 12 В.

    Шаг второй: подготовка к монтажу
    Ардуино будет монтироваться на плате, но сначала нужно ее подготовить. На плату мастер монтирует штыревые разъемы .





    Дальше подготавливает провода, которые будут идти от резисторов до Ардуино. Нужно отрезать три кабеля. На концы кабелей установить разъемы.



    Шаг третий: блок питания
    Блок питания мастер планирует разместить в верхней части лампы. К блоку питания подключается понижающий преобразователь, через который будет питаться светодиодная лента. На Ардуино тоже есть 5В, но светодиодную ленту желательно через него не подключать.


    Шаг четвертый: светодиоды
    Дальше о светодиодах. Ниже на фото можно увидеть полосы из картона с закрепленными на ней светодиодами. Это обычные светодиоды из ленты, которые мастер разрезал на отдельные светодиоды и припаял к контактным площадкам провода. Это сделано для увлечения расстояния между светодиодами. Эти светодиоды подготавливались для другого проекта. Подробнее можно узнать об этом здесь.

    Шаг пятый: код
    Ниже можно скачать код. Для управления адресуемой светодиодной лентой нужна библиотека led PololuLedStrip.
    Colorinjector.ino
    Colorinjector.ino

    Шаг шестой: проверка
    Перед сборкой мастер прошивает Ардуино, подключает все согласно схемы и проверяет как реагируют светодиоды на изменение положения ползунка резистора.




    Шаг седьмой: шприцы
    Теперь нужно соединить резистор и шприц.
    Снимаем ручку с резистора. Отрезаем от шприца упор (круглая часть штока). На штоке поршня вырезаем сердцевины, примерно сантиметра на 2.




    На брусок приклеиваем резистор. Затем вставляем шток шприца в рычаг ползунка и приклеиваем шприц. Повторяем операцию для остальных двух шприцов.







    Подключаем к носику шприцев другие шприцы и проверяем их работу.


    Шаг восьмой: установка светодиодов
    Для крепления светодиодов (полос из картона со светодиодами) мастер отрезал ПВХ-трубу. Длина трубы 670 мм, диаметр 75. Полосы просто закрепляются на трубе.




    После монтажа светодиодов проверяет их работу.

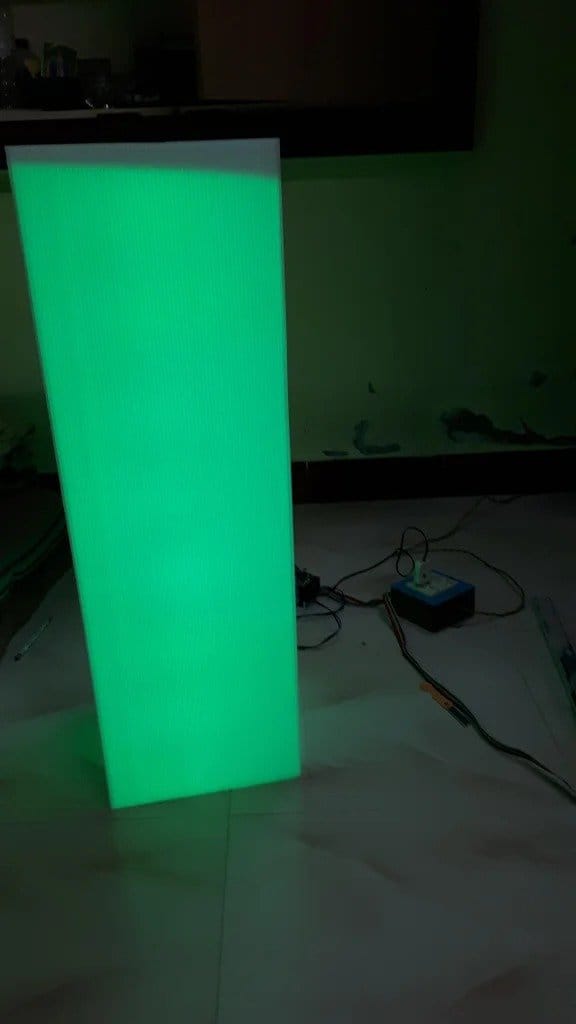

    Шаг девятый: плафон
    Светорассеиватель будет сделан из поликарбоната, а основание и верхняя часть из дерева. Длина четырех панелей поликарбоната 690 мм + 8 мм + 8 мм (8 мм для установки в основание) = 706 мм

    С шириной немного сложнее. Мастер разместил светодиоды за поликарбонатом и путем увеличения/уменьшения расстояния между ними вычислил наиболее оптимальное расстояние. Самое оптимальное расстояние 65-70 мм. С учетом этого и отрезались панели по ширине.



    RGB-светильник с управлением цветом с помощью гидроустройства



    Дальше размечает и вырезает детали основания и верхней части.





    По центру деталей вырезает прямоугольный паз по размеру планки, на которой закреплены шприцы. В нижней панели сверлит отверстия для трубок.



    Шаг девятый: монтажная коробка
    Для размещения блока питания и платы мастер сделал деревянную коробку, а в торцевой детали сделал отверстия для проводов. Все собирает, подключает и проверяет.








    Шаг десятый: сборка
    Теперь вся конструкция готова и можно приступать к сборке. Сначала устанавливаем планку в отверстие основания.


    Затем подкрашиваем воду в красный, зеленый и синий цвета (в разных контейнерах). К носику подсоединяем трубку. Набираем в шприц воду красного цвета. Второй конец трубки подключаем к шприцу соединенному с резистором управляющим красным цветом. Такую же операцию проделывает с оставшимися двумя шприцами.






    Проверяет работу. нужно убедится, что все двигается плавно и без заеданий.

    Устанавливает трубу со светодиодами. Протягивает провода. Устанавливает светорассеиватель и торцевую деталь. Устанавливает и подключает блок электроники.







    Лампу подвешивает под потолком.



    Все готово.


    Источник (Source)
