    Система перекачки воды без электричества и топлива


    Даже не знаю как начать.
    Все мы учились в школе, все имеем хотя бы не глубокие познания в физике. Особенно я бы сказал, эти знания у автомобилистов. Когда они через шланг сливают бензин из бака. Бак находится выше, ну скажем канистры и не важно, как высоко поднят перегнутый шланг. Бензин будет течь, пока не закончится, или пока шланг не оторвется от зеркала топлива. А теперь представьте себе ситуацию, вам требуется поднять жидкость, скажем воду на 1, 2, 5 метров выше уровня водоема, из которого происходит забор. Усложним ситуацию, у вас нет электронасоса и электричества, даже нет бензина, для применения других вариантов перекачки воды.

    Автор, проект которого я предлагаю вашему вниманию, утверждает, что можно. Мало того, он прилагает видео, которое подтверждает его слова. Лично мое мнение, допускаю, что это очередной фокус как с вечными двигателями на постоянных магнитах, или светящаяся лампа, когда к ней подносишь магнит, но автор настойчив и его доводы похожи на правду. Проверить правдивость его утверждений может каждый, установка не сложная и не затратная. И так начнем вникать.

    У автора есть свой садик, не будем судить строго автора, почему он не качает воду электричеством. У него высажены растения которые он поливает водой из озера.


    Система перекачки воды без электричества и топлива

    Чтобы облегчить свой труд, было решено изготовить конструкцию способную поднять воду выше уровня озера, для полива растений. Проект доступный по материалу, нашел целую бочку, ПВХ тройники, переходники и трубы. В бочке высверлил отверстия, герметично установил патрубки ПВХ и спустился к озеру.







    Подготовленную емкость, для нормальной работы, необходимо разместить на возвышенность. Для этого автор принес деревянные столбы, вкопал их в землю и связал брусом, получился прочный стеллаж с рамкой наверху.




    Собрав входные и выходные трубы, мастер закрепил их в емкости, которую разместил на высоте 1500 мм. На выходной трубе установил вертикально заглушенную трубу в виде воздушной пружины. На концах вход-выход, установил вентиля.







    Для запуска системы, перекрыл задвижки вход и выход, водой из озера наполнил резервуар и открыл сброс. Вода вытекала, пока вакуум не остановил ее. При открытии входной трубы, вода пошла из озера в резервуар и с выхода вода стала вытекать. Нарастив шланг можно и заняться поливом.





    Автор утверждает, проект рабочий, чем длиннее водопровод, тем больше вес воды в системе, тем увереннее происходит циркуляция. Мы используем эту систему для перекачки воды из реки или в пруда. Это такая небольшая идея, которую каждый может попробовать у себя дома.



    И все-таки меня терзают сомнения, не верится, что вот так запросто сломан закон физики. Если бы это было так просто, то человечество имело нескончаемую энергию, которой пока нет. Скорее всего, в озере на конце трубы насос, он и толкает воду, или приоткрыт верхний кран и вода просто вытекает под действием гравитации.

    А вдруг я не прав? Теоретически большой вес сливающейся воды, проходя по трубопроводу, создает внушительное разряжение в резервуаре, в бочке, которое вполне, теоритически, может на коротком участке трубы засосать жидкость.

    Короче говоря, каждый желающий может попробовать повторить этот проект и попытаться обмануть закон Архимеда.
    А есть проверенный способ подъема воды на высоту. Правда, не везде возможно его применить. Чтобы установка заработала, необходимо соблюсти ряд требований. И на первом месте необходим перепад ландшафта не менее 400 мм. Это может быть небольшая речушка с порогами, запруда, родник.






    Называется эта установка «гидра таран». Насос работает без электричества и другого топлива. При помощи гидравлического удара и двух клапанов, вода без труда подымается на высоту, чем больше перепад, тем выше подъем столба воды. Он может месяцами непрерывно работать без присмотра и обслуживания, снабжая водой небольшой посёлок или ферму.

    Работает насос за счет гидравлического удара – резкого повышения давления в трубопроводе. Вода движется по трубе, и выливается через клапан наружу. Когда закрывается резко клапан, вода продолжая движение открывает второй клапан и устремляется вверх по трубопроводу сжимая воздушную пружину. При затухании волны, запорный клапан закрывается, открывается наружный клапан и вода сбрасывается наружу. Процесс повторяется и повторяется.

    Устройство простейшее. Тройник, два клапана, переходник, вентиль и фильтр – колба. Собрав все детали, насос без особых настроек готов к работе.






    Вода с высоты 1000 мм поднята на 4000 мм и льется равномерной струйкой. Прекрасный девайс, но есть ложка дегтя, из поданного объема воды, перекачивается всего от 50% до 15%, в зависимости от высоты подъема. Его нельзя использовать в водоемах со стоячей водой.


    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

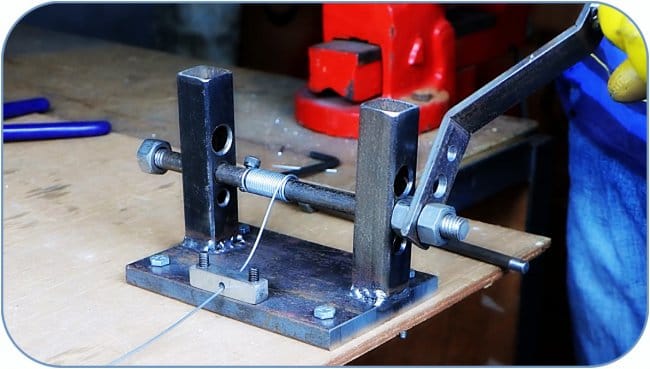

    Как сделать станочек для изготовления пружин

    Горелка для горна

    7.9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.33 из 10 (голосов: 9 / История оценок)

    Добавить комментарий

    15 комментариев
    sergeyp
    Цитата: Dmitrij
    а чему тут не верить?

       Принцип гидротарана был известен и использовался несколько веков назад (в эпоху Архимеда, например) тогда это работало, почему же сейчас нет.. Изменились законы физики? )))
    Dmitrij
    Лямин Николай Васильевич,
    а чему тут не верить? Гидравлический редуктор, преобразование объема в давление, гидрорычаг, причем самый эффективный, так как не нужно ни поршней, ни крыльчаток ни прочего.
    «Марти! Думать нужно в четырех измерениях...»
    как говорится, свежо предание но верится с трудом, а точнее совсем не верится.
    yzhik Автор
    Новий Стандарт,
    Покажите на примере циркуляцию воды в тазике при помощи "гидротарана", без второго верхнего уровня воды и утром вы проснетесь миллионером.  punish
    Dmitrij
    Единственная и главная польза от устройства - получение более высокого давления из более низкого. Преобразование объема в давление.


    «Марти! Думать нужно в четырех измерениях...»
    Новий Стандарт
    "Его нельзя использовать в водоемах со стоячей водой."

    Не правда, можна истользовать в стоячей воде, без течения, тут главное хоть небольшой но перепад высоты "дзеркала водоема, именно он подымает нужную нам воду

    Эта система называется "Гидротаран" она работает, по принцыпу,если популярно описать- короче он использует напор воды в речке (озере), допустим он 1м для поднятия воды выше этого уровня,скажем на 10 м, при этом проигрывая в расходе воды для этого вишего уровня (10м) в 10 раз.


    Тут надо пояснить цифры на рисинке и принцип работы:
    1-уровень воды на который мы ее подымаем;
    2-напорная труба;
    3-воздушный колпак;
    4-ударный клапан;
    5-напорный клапан;
    6-питательный трубопровод;
    7-источник воды.

     Если принудительно открыть ударный клапан(4), то вода через него будет вытекать с большой скоростю это приведет к возростанию давления и он сам закроется с возникновением гидравлическим удара. Давление в питательной трубе (6) станет большим, нежели в воздушном колпаке (3) и вода через напорный клапан (5) будет поступать в воздушный колпак (3), здавлия воздух в нем и подыматся по напорной трубе (2)
    Понял квантовую механику - гений
    Новий Стандарт
    "Его нельзя использовать в водоемах со стоячей водой."

    Не правда, можна истользовать в стоячей воде, без течения, тут главное хоть небольшой но перепад высоты "дзеркала водоема, именно он подымает нужную нам воду

    Эта система называется "Гидротаран" она работает, по принцыпу,если популярно описать- короче он использует напор воды в речке (озере), допустим он 1м для поднятия воды выше этого уровня,скажем на 10 м, при этом проигрывая в расходе воды для этого вишего уровня (10м) в 10 раз,там важен обратный клапан, думаю все поняли
    Понял квантовую механику - гений
    Гость Андрей
    Вакуума не будет вода уйдет в озеро, т.к. уровень озера ниже уровня точки разбора.
    Гость Андрей
    Система работать не будет, т.к. уровенбюь воды в озере ниже уровня глангоа для полива и как говорит автор о вакууме(?) Вакуума просто не будет вода уйдет в озеро....
    yzhik Автор
    Dmitrij,
    Просматривал отзывы под видео, как много у них жертв ЕГ, хотя и у нас теперь не мало... friends
    Dmitrij
    учитывая высоту подъема, вода на огород пойдет и самотеком))) А нет, проще бочку выше поднять, КПД повыше будет.

    «Марти! Думать нужно в четырех измерениях...»
    yzhik Автор
    ino53,
    У Dmitrij есть  сборка и из ПВХ,

    а еще если поискать есть и мощные с большой производительностью

    ino53
    Dmitrij, у тебя вроде было что-то похожее... Не оно?


    yzhik Автор
    Korolev,
    Полностью с тобой согласен, как не крути, а положительные эмоции есть!  dance2
    Korolev
    И все-таки меня терзают сомнения, не верится, что вот так запросто сломан закон физики
    Даже если эта система и не работает, в любом случае, легче наполнить бочку на берегу и поливать из шланга, чем таскать эту же воду вёдрами до огорода. smile
