    Радар скорости с распознаванием номерных знаков или как сдать соседа


    Радар скорости с распознаванием номерных знаков или как сдать соседа

    Есть такая интересная компьютерная игра «Как достать соседа». В этой игре нужно соседу делать всякие пакости: налить клей в тюбик с зубной пастой, подпилить ножку кресла и т.д. Автор данного устройства с говорящим ником ops_radar решил пойти дальше и "слить" всех соседей кто ездит с превышением скорости мимо его дома, в полицию.

    А для реализации своей идеи ему пришлось собрать радар.

    Инструменты и материалы:
    -Android-приложение Radar Gun;
    -Телефон или планшет Android с поддержкой USB-OTG;
    -Кабель USB-OTG;
    -Кабель Micro USB;
    -Датчик радара OPS243-A;
    -Аккумулятор 30,000 мАч;
    -Монтажная коробка;
    -Двусторонний скотч;


    Шаг первый: загрузка приложения
    Загрузите приложение «Радар» на свой смартфон или планшет. Приложение бесплатное. Он запрашивает использование камеры устройства и местоположения. Местоположение добавляется к информации, накладываемой приложением на изображения. Приложение разместит на фото, дату, время, скорость и местоположение, если они доступны, как часть захваченного изображения.

    Шаг второй: размещение комплектующих в корпусе 7383
    Теперь нужно поместить детали в коробку и посмотреть, как их лучше расположить.
    Радиолокационный датчик должен «видеть» дорогу, поэтому он должен быть обращен к передней части корпуса (верхней крышке).
    Камера телефона тоже должна смотреть на дорогу, и он должен быть размещен в верхней крышке. Телефон должен быть ориентирован так, как если бы вы обычно держали его для изображения, чтобы наложенная информация о времени, дате, скорости и местоположении размещалась правильно.


    Шаг третий: кронштейн
    Чтобы правильно расположить радарный датчик, мастер спроектировать крепление и напечатал его на 3D-принтере. При установке он будет удерживать радарный датчик на месте.

    Система будет установлена на высоте около 2,5 - 3 метра, так, чтобы она находилась над припаркованными автомобилями и не снимала идущих по тротуару прохожих.

    При устройства установки нужно убедится, что датчик установлен так, чтобы смотреть вниз на улицу, а не вверх в небо.
    Ниже можно скачать файл для печати кронштейна.
    6x10 Крепление к корпусу 10Deg_210111.stl

    Шаг четвертый: камера
    Камера телефона должна видеть дорогу, для этого нужно сделать отверстие в корпусе. Размер объектива камеры LG G4 составлял 10 мм. Соответственно и отверстие должно быть такое же. Чтобы вода не попадала в корпус, нужно будет вокруг камеры наклеить двусторонний скотч.



    Шаг пятый: подключение кабеля USB-OTG и сборка
    Кабели должны быть подключены, как показано на фото.

    Дальше приклеивает батарею и держатель датчика. Датчик просто защелкивается на креплении.
    Аккумулятор заряжает телефон и одновременно питает датчик. Мастер использовал аккумулятор емкостью 30 000 мАч. В автономном режиме он измерил общий ток, потребляемый телефоном и радарным датчиком. Это примерно 400 мА. Таким образом, батарея проработает около 75 часов или 3 дня.


    Затем устанавливает телефон и подключает кабель.

    Шаг шестой: настройка
    Теперь нужно настроить некоторые параметры.
    Включает телефон и открывает приложение. На втором экране настраивает скорость, при котором устройство должно сделать снимок.

    Шаг седьмой: установка
    Дальше нужно прикрутить крышку винтами и установить устройство на столб.
    Столб, в данном случае, находится примерно в метре от дороги, и я устанавливаю его примерно на север, чтобы он вообще не смотрел на солнце.

    Датчик установлен на высоте около 3 метров и наклонен так, чтобы смотреть на дорогу. Он повернул его под углом 10-20 градусов, параллельно дороге, чтобы он мог правильно "ловить" машины. Радар будет очень точно сообщать скорость (+/- 1,5 км/час), но все равно будет ошибка основанная разницей между местом, куда смотрит датчик, и местонахождением автомобилей. Наклон системы на дорогу на 10-20 градусов сводит эту ошибку к минимуму (1-2%).


    Шаг восьмой: тестирование
    После установки устройства пришло время его тестирования.

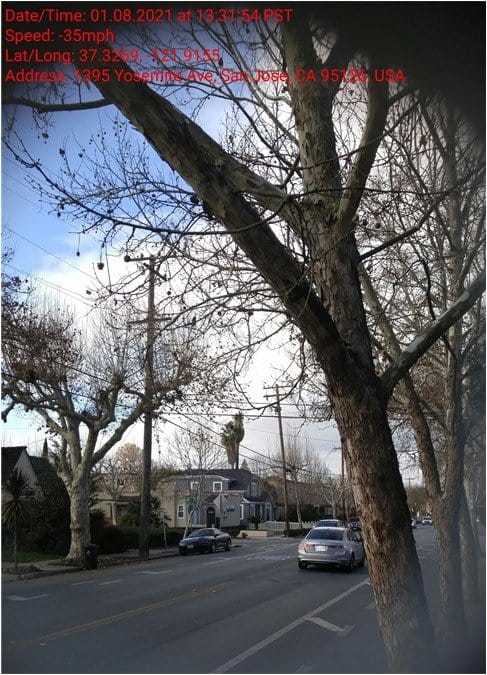

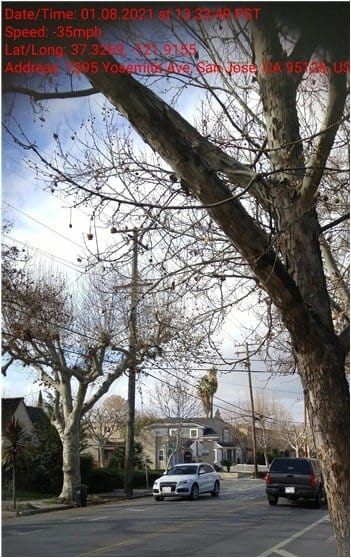

    Через некоторое время мастер снял показания и проверил результат. На фото все прекрасно видно (номера, в целях безопасности, он закрасил).

    Отрицательная скорость означает, что автомобиль удаляется от датчика, а положительная скорость - что приближается. Это помогает в случае если на фото два авто и нужно понять кто превысил скорость.

    Теперь только осталось передать информацию по назначению.
