    Настенный светодиодный ночник




    Этот ночник-светильник мастер сделал для своих детей. Такой светильник можно установить на любую розетку в любом удобном месте. Изготовления ночника - хорошая начальная практика в деревообработке, работе со светодиодной лентой и приобретении навыков в работе с инструментами.

    Инструменты и материалы:
    -Торцовочная пила;
    -Электролобзик;
    -Рулетка;
    -Dremel с насадками;
    -Шуруповерт и сверла по дереву;
    -Сверлильный станок;
    -Зажимы;
    -Паяльные принадлежности;
    -Клеевой пистолет;
    -Наждачная бумага;
    -Карандаш;
    -Угольник;
    -Дисковая шлифовальная машина;
    -Ножовка;
    -Стамеска;
    -Тумблер;
    -Светодиодная лента 12 В;
    -Адаптер питания постоянного тока 12 В, 1 А;
    -Термофен;
    -Пиломатериалы;
    -Крепеж;
    -Столярный клей;
    -Эпоксидная смола;
    -Акрил;

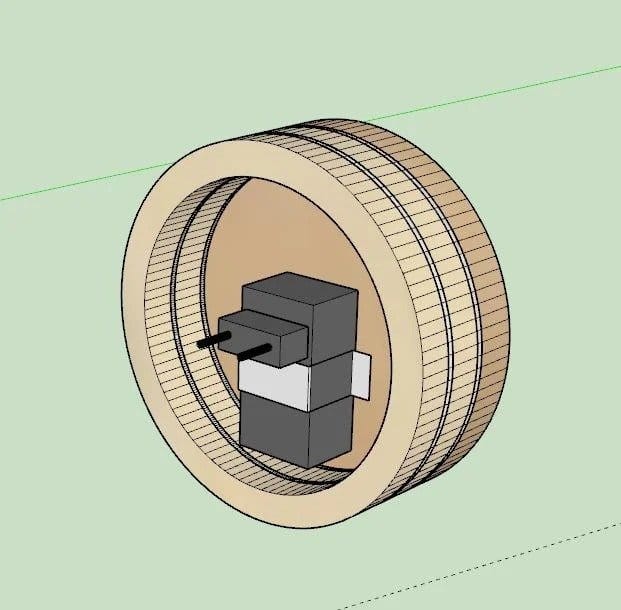

    Шаг первый: дизайн

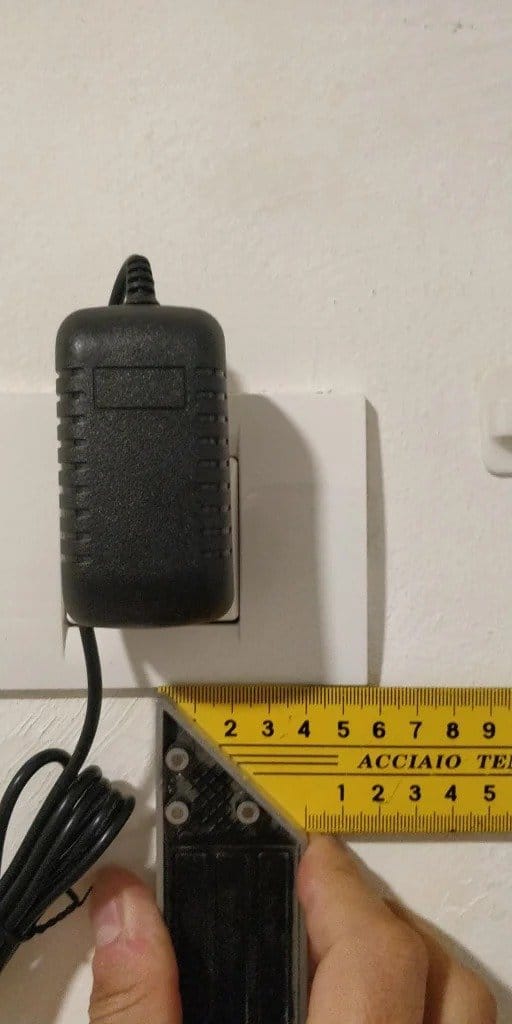

    Прежде чем приступить к планированию дизайна лампы, мастер измерил электрические розетки в доме. Задача была сделать такой светильник, чтобы под ним не было видно розетки.

    Измерение нужно проводить с установленным в розетку адаптером питания, так как он будет помещаться внутри светильника. В данном случае размер следующий: диаметр 16,5 см, толщина 6 см.
    Настенный светодиодный ночник


    Шаг второй: диски
    Светильник будет изготовлен из трех дисков из дерева и двух из акрила. Все диски внутри полые, это скорее кольца, кроме одного.
    Внутренние диски из сосны он вырезал с помощью Дремеля, наружный диск - дубовый сплошной, его вырезал электролобзиком.



    После вырезания шлифует заготовки и фрезерует край у дубового диска.



    Теперь нужно вырезать диски из акрила.



    И вырезать внутреннюю часть.


    Дальше вырезает внутреннюю часть двух деревянных дисков.


    Шаг второй: склейка
    Теперь нужно склеить диски. Сначала склеивает кольца. Порядок будет такой: деревянный диск - акрил - деревянный диск - акрил и самый последний будет дубовый без вырезанной средней части. Дубовую заготовку пока не приклеиваем.






    Шаг третий: шлифовка внутренней части
    Теперь нужно отшлифовать внутреннюю часть.




    Шаг четвертый: дубовый диск
    После шлифовки внутренней части можно приклеить верхнюю часть.





    Шаг пятый: окончательная шлифовка
    Теперь светильник начал обретать нужную форму. Мастер шлифует боковую часть.





    После шлифовки проверяет фонариком, как рассеивают свет акриловые проставки.


    Шлифует верх светильника.




    Шаг шестой: покрытие
    Покрывает светильник защитным составом с воском.



    Шаг седьмой: выключатель
    Для установки выключателя вырезает паз в боковой стенке.



    Проверяет установку выключателя.


    Шаг восьмой: установка адаптера
    Адаптер будет установлен внутри светильника. Вилка адаптера должна смотреть наружу. Для крепления адаптера будут использоваться металлические кронштейны.



    Сверлит крепежные отверстия. Временно прикручивает адаптер.



    Шаг девятый: светодиодная лента
    В светильнике используется светодиодная лента 12 В.

    Ленту нужно приклеить так, чтобы ее начало было возле паза в стенке. Ленту приклеивает в два круга.





    Шаг десятый: сборка
    Дальше все шаги уже отработаны и мастер приступает к сборке.
    Устанавливает адаптер.


    Провода припаивает и изолирует термоусадкой.


    Приклеивает термоклеем выключатель и припаивает к нему провода.





    Светильник готов, но проблема в том, что он слишком тяжелый и нужно его как то закрепить.



    Шаг одиннадцатый: крепление
    Сначала измеряет расстояние до стены.

    Дальше делает из древесины нижнюю опору. Приклеивает ее внутрь корпуса.





    Нижняя опора, конечно, будет поддерживать светильник, но при такой массе и размерах конструкция все равно не надежная.
    Тогда мастер решил сделать еще две скобы, которые будут удерживать светильник. Скобы будут цепляться за черную пластиковую деталь розетки.

    Скобы он согнул из жести.



    Прикручивает скобы внутрь корпуса.



    Для установки светильника нужно разогнуть скобы, установить светильник в розетку и подогнуть скобы внутрь.





    Для того чтобы снять светильник нужно просто отогнуть скобы отверткой.


    Все готово.



    Весь процесс по изготовлению такого светильника можно посмотреть на видео.
