    Простая индукционная плита


    Как то на днях, перелистывал работы сотоварищей и попалась статья от автора TOOZPICK, от 31-03-2018.

    В ней предлагался вариант отопления помещения при помощи промышленно изготовленной индукционной плиты. И пришла мысль, почему бы не рассмотреть, как самим сделать эту самую штуковину, плиту? К тому же, автор, которого я предлагаю, подробно рассказал в фильме, как это возможно сделать. Вернее я предлагаю на ваш суд два проекта по этой теме. Содержание проектов похожи и там, и там нагрев. Небольшие различия в схемах. И так начнем.

    Предлагаемый вариант плиты очень простой, даже не верится, что он рабочий.

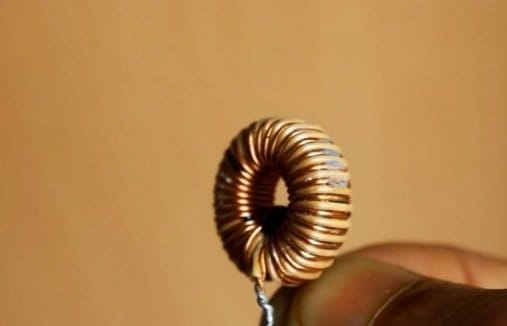

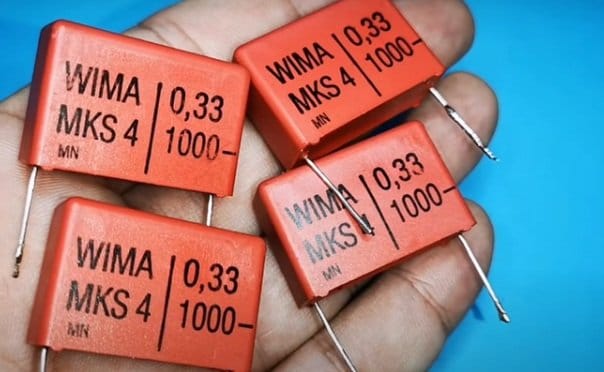

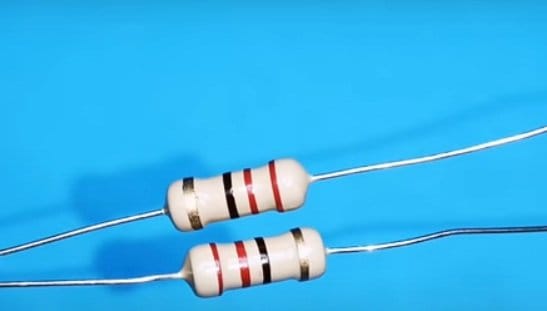

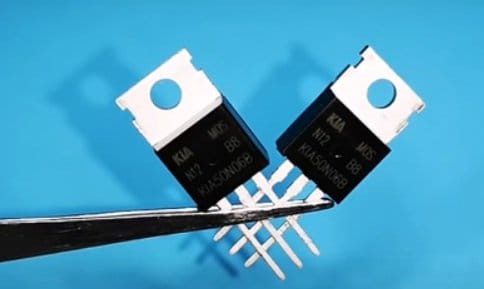

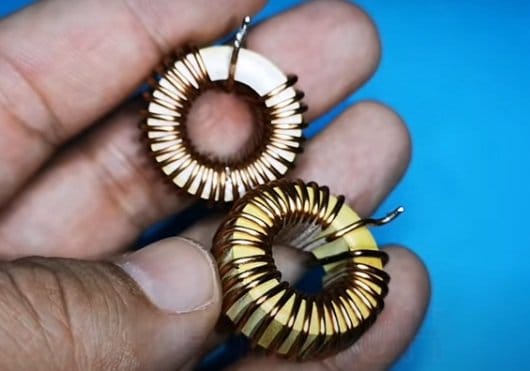

    Два полевых транзистора 50N06, два резистора 220 Ом 1 Вт, два диода UF4007, 4 конденсатора 0,33 мкФ 1000 В и два дросселя (индуктивности) 40-100 мГн.
    Простая индукционная плита

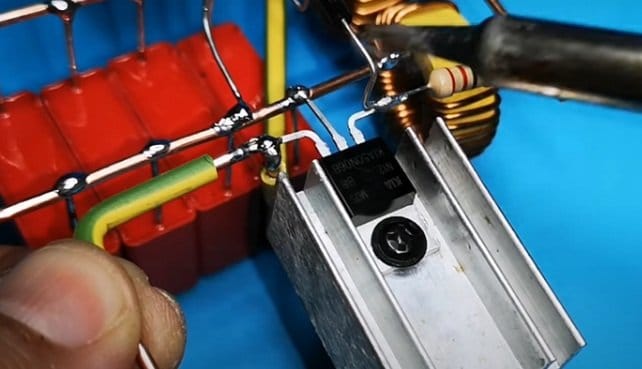

    Для сборки зачистили от эмали два куска провода и к ним припаяли четыре конденсатора параллельно, получился такой монолит, на который навесным способом сначала припаяли с двух сторон полевые транзисторы.


    Затем припаяли два дросселя, на выводы которых установили перемычку, как и на ножки полевых транзисторов.




    К базам полевых транзисторов припаяли сопротивления и диоды.

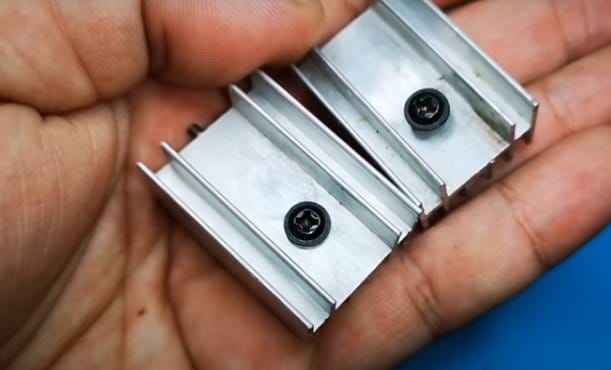

    Для охлаждения транзисторов применили радиаторы


    Для питания к истоку одного из транзисторов припаяем общий провод. Это будет минусовой вывод, а плюсовой, от соединения дросселей. Электрическая часть на этом закончена, осталось накрутить катушку и можно тестировать. На обыкновенном картоне, после того как его проткнули проводом, с одной стороны провод загибается, а с другой стороны накручивается улиткой 9-10 витков. Чтобы кольца не перемкнуло, их приклеивают к картону. Концы катушки припаивают к концам конденсаторов.




    Чтобы увидеть. как работает сборка, автор намотал катушку 20 витков проводом тоньше, чем основная катушка и на концы ее подвесил автомобильную лампу. Схему запитал 12 v.6А. Когда катушка с лампой подносилась к основной катушке, лампа вспыхивала в полный накал.




    Далее на индуктор положили металлическую тарелку, в нее налили стакан воды и положили термометр. Напряжение подключили 24 v 10А. для ускорения процесса. Вода закипела через четыре минуты. При таком напряжении автор применил принудительное охлаждение, сама катушка не греется.





    Для чая водичку вскипятили, то есть модель рабочая, можно и супец сварганить, а как на счет жарки, можно попробовать, что-нибудь приготовить. Вернем двенадцать вольт. Положим кусочек масла и как только оно растает, выливаем разбитое яйцо. Яичница начинает скворчать нагоняя аппетит. Все работает. Генерация составляет примерно 60 кГц






    Ну с этой сборкой все понятно, вторая все тоже самое, только схема имеет другие детали.

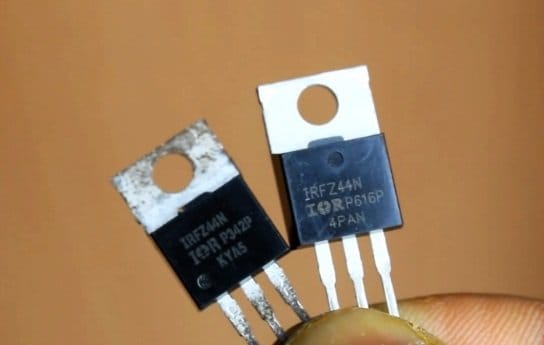

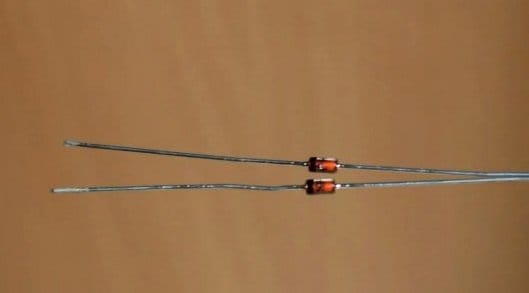

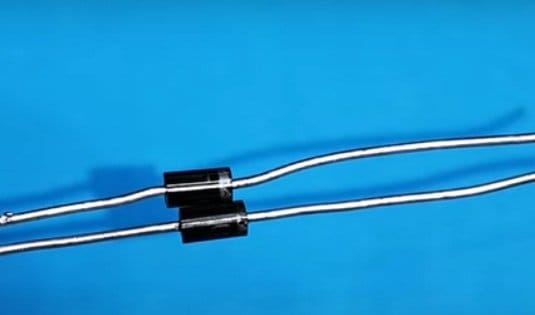

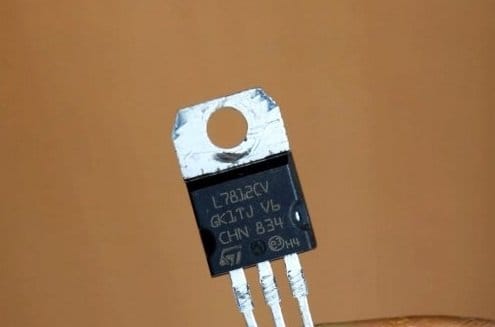

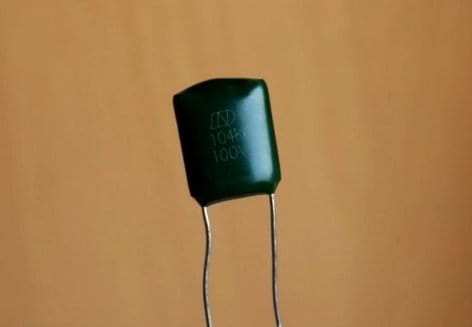

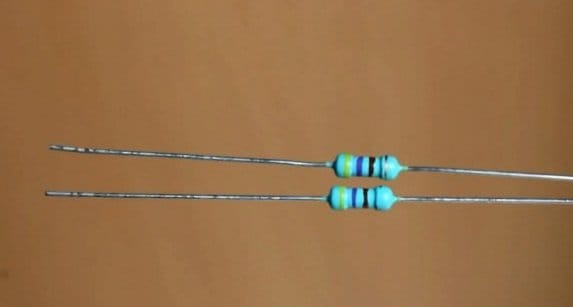

    Транзисторы 2 шт. IRFZ44N, резисторы 460 Ом - 2шт, 10 кОм - 2шт, диоды UF4007- 2шт, стабилитроны 10 В - 2шт, конденсатор 0,47 мкФ 100v, микросхема-стабилизатор LM7812 и дроссель индуктивностью 1000 мГн.

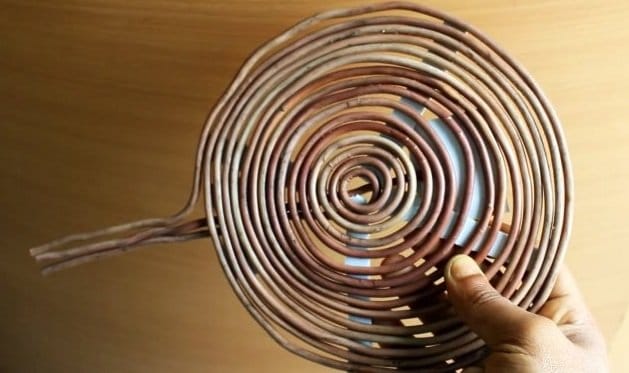

    Катушка намотанная виток к витку улиткой, толстым изолированным проводом 1,5 кв.. и состоит из 18 витков с отводом от середины.

    Очень понравилось изречение автора, когда он шепнул нам, что плата сделана на заказ, поделился видом сверху и ничего про дорожки, что внутри, не показал. А желающим предложил собрать навесным способом либо на макетной плате. После набора деталей мы можем наблюдать законченную сборку.





    Питание от мощного блока или аккумулятора. У этого автора мы не можем проследить сборку как в первом варианте, красиво, аккуратно, но не интересно. Одно радует, что через десять минут вода в миске закипела.


    Если верить видео рассказам, в голову приходит мысль. А что если эти девайсы запитать напрямую на солнечную панель, на крайняк через буферный аккумулятор?

    Это ж в солнечную погоду во время похода или автопробега можно экономить газ и не думать о дрова. И быть с горячей пищей.
