    В гостях у Самоделкина! » Столярка » Пила торцово-усорезная с протяжкой из ручной циркулярной пилы

    Пила торцово-усорезная с протяжкой из ручной циркулярной пилы

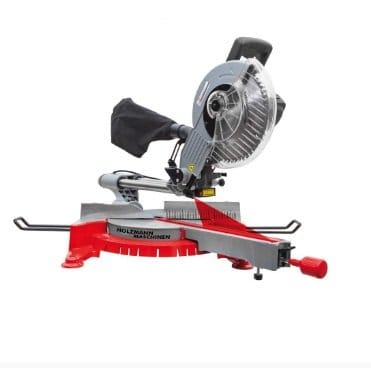

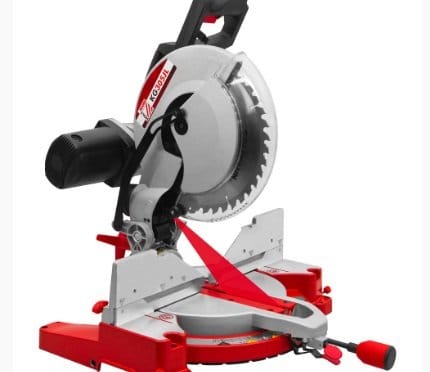

    В этот раз предлагаю вашему вниманию тему по деревообработке, а именно по торцовки доски, теса, фанеры и т д. Безусловно, промышленные станки бесспорно лучший вариант при работе, в них заложено множество функций позволяющие изготавливать сложные изделия. На торцово-усорезной пиле можно пилить под углом и под прямым углом, делать пропил в пол. дерева, а также заваливать пильный диск под углом относительно вертикали. Такие станки обычно у профессионалов, стоимость простенького от 17000 и до 32000 рублей.
    Пила торцово-усорезная с протяжкой из ручной циркулярной пилы

    Порой не целесообразно покупать такое оборудование для редкого пользования, да порой у многих и не за что. Вот я и предлагаю рассмотреть проект этого автора, который из недорогих и доступных материалов изготовил торцовую пилу из ручной циркулярной пилы. Если для вас особого значения не имеет распиловка под углом по вертикали и толщина заготовки, не более 60 мм, то этот проект ваш.

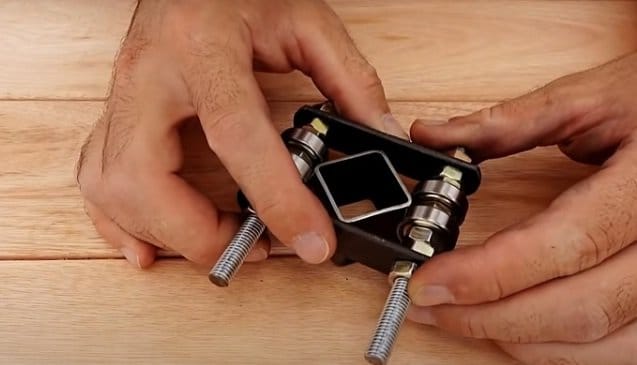

    В первую очередь необходимо собрать четыре набора скольжения для направляющих. Набор состоит из шпильки на М8 95 мм, двух подшипников 608 и пяти гаек на М8. Центральная гайка устанавливается в 35 от края, справа и слева от нее размещаются подшипники, которые обтягивается гайками.


    Две шпильки объединяют две пластины на расстоянии 57 мм








    Между подшипниками плотно проходит профильная труба 30х30.

    Из четырех наборов собирается две тележки. Тележка состоит из уголка 35х3,5 с отверстиями 8 и 6 мм. , фанеры 300х100х18 в которой просверлены отверстия под шпильки.












    Берется два куска фанеры 530х130, на одном размечается два посадочных места габарита проф. трубы. Чтобы не получилось смещение при выпиливании на ленточной пиле, две фанеры соединили шурупами.




    Для определения габаритной часто подвижной каретки, производится предварительный монтаж. В пазы фанеры вкладываются направляющие с подвижными обжимами, за меряются размеры и опиливаются из уголка 35х35. Просверливаются отверстия и соединяются тележки. В получившуюся рамку вкладывается пила.








    Основанием самоделки служит кусок фанеры 1000х600х18. На ней размечаются места нахождения прижимов. При помощи «Т» образной фрезы по направляющей выбираются четыре паза.





    Якоря прижимов делаются из металлической полосы. Они режется на кубики, сверлятся отверстия и нарезается резьба под шпильки. Из той же полосы изготавливаются лапки прижимов.




    Разобрав предмонтаж, автор усилил фанерное основание уголком, на котором произвел основательный монтаж при помощи болтов и шурупов.




    Ручную электро-пилу, после выравнивания по угольнику, закрепил в трех точках. Глубина пропила получилась 60 мм.







    Для упора был взят деревянный брусок. На нем вклеили в фрезерованный паз подготовленную линейку. Так же был сделан паз для скобы выставляемого размера с фиксатором.













    После тестирования линейки, проверили геометрию прямого угла после пропила. Все прекрасно работает, идеальный угол




    Для запиловки под угол, на шпильку прижима одевается опорная рейка с транспортиром.

    Вот и все, автор проект выполнил технически красиво, есть узлы, которые можно, по моему мнению, применять даже в раздвижных дверях. Изделие, если имеется ручная циркулярная пила, очень бюджетное

    Источник (Source)
