    DC/DC Step-Up преобразователь

    DC/DC Step-Up преобразователь

    Здравствуйте, уважаемые читатели. В этой статье мы вместе с автором оригинала статьи (ссылка внизу страницы) рассмотрим сборку, схему и принцип работы преобразователя постоянного напряжения на индуктивном накопителе энергии. В продаже существует множество готовых заводских модулей, но, как правило, они либо дорогие, либо долго ждать доставки. Но всегда можно сделать своими руками, и даже нечто более совершенное и функциональное. Преобразователь, который мы будем рассматривать в этой статье, имеет одновременно неплохие характеристики и простую конструкцию без использования специализированных микросхем. Для его сборки нам потребуются:

    Материалы (все детали в единичном экземпляре):
    - Биполярный транзистор N-P-N структуры.
    - Биполярный транзистор P-N-P структуры.
    - Дроссель индуктивностью от 100 мГн до 470 мГн.
    - Резистор на 750 Ом.
    - Резистор на 100 кОм.
    - Резистор на 220 кОм.
    - Электролитический конденсатор ёмкостью 100 мкФ.
    - Диод.
    - Фольгированный текстолит.
    - Хлорное железо.
    - Припой.

    Инструменты:
    - Паяльник
    - Сверлильное приспособление.
    - Прямые руки.

    Схема и принцип работы.
    На рисунке ниже представлена принципиальная схема устройства.

    В качестве нагрузки автором использовался светодиод.

    По его словам, номиналы не критичны, допустимо их изменение в пределах 10-15 процентов.
    R1 - 750 Om
    R2 - 220 kOm
    R3 - 100 kOm

    Принцип работы заключается в том, что электричество подаётся на дроссель, а потом отключается от него. Поскольку дроссель представляет собой катушку, то появляется магнитное поле, которое в момент отключения дросселя насыщает его, и в результате получается намного повышенное напряжение. Потом электричество выравнивается через диод и накапливается в конденсаторе. От максимально допустимого напряжения конденсатора зависит максимально возможное выходное напряжение. Для того, чтобы случайно не спалить что-нибудь (без подключения нагрузки конденсатор заряжается до максимально возможного напряжения, а оно может достигать десятки и сотни вольт), очень желательно поставить после конденсатора регулятор напряжения (если потребляемый ток нагрузки невелик, то можно ограничиться стабилитроном, в противном случае нужно использовать схему на LM317, которая приложена ниже).

    Печатная плата.

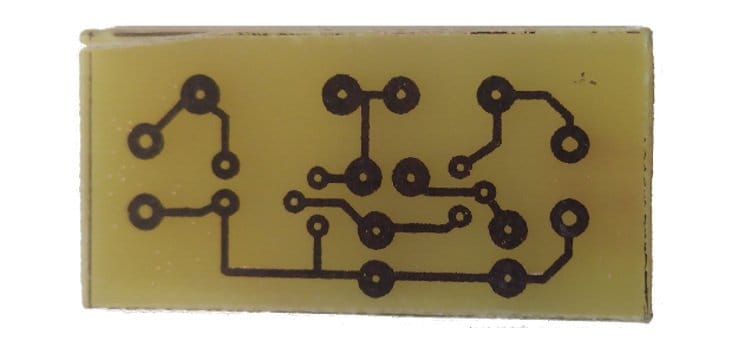

    Автором был любезно предоставлен шаблон печатной платы, по которому можно вырезать дорожки на текстолите ножом или же очень успешно создать свою в программе Layout с последующим изготовлением методом травления.

    Сборка.
    Когда вы подготовили плату и детали, остаётся только припаять всё на свои места.

    Дорожки на плате нужно залудить, во время пайки не перегревать детали , в особенности полупроводниковые компоненты, превышение температуры может вывести их из рабочего состояния. Если вы собрали всё правильно, то схема не нуждается в наладке.
    Доступные усовершенствования.

    Для "прокачки" преобразователя можно поставить более мощный дроссель с повышенным допустимым током и мощные транзисторы, которые можно взять не только биполярные, но и полевые (N-P-N заменить на N-канальные и PNP соответственно на P-канальные). Если вы будете делать эту доработку, не забудьте поставить силовые элементы на радиаторы.

    Применений этому устройству можно найти великое множество, так что его сборка не будет бесполезной тратой времени. На фото то устройство, которое было создано автором.

    На этом я заканчиваю свою статью, с оригиналом можете ознакомиться по ссылке ниже.

    Источник (Source)
