Как самостоятельно сделать сигнализацию утечки газа с оповещением на смартфон

pogranec 2-04-2021, 18:53 1 706 Arduino / Сигнализация

Добавлено 3 комментария

Из этой статьи мы с вами узнаем, как сделать детектор утечки газа на базе датчика MQ-2 с функцией уведомления о событии на смартфон. Для передачи данных мастер использует ESP8266 и известное приложение Blynk. Это приложение используют во многих проектах "Интернета вещей".

Инструменты и материалы:
-NodeMcu ESP8266;
-Датчик газа MQ-2;
-Макетная плата;
-Перемычки;
-Компьютер с ПО;

Шаг первый: принцип работы
В устройстве используется датчик газа MQ-2, который обнаруживает газ такой как, пары спирта, дым, водород, метан, пропан, бутан. Датчик имеет аналоговый и цифровой выход. На цифровой выход сигнал подается при превышении определенного порога концентрации газа, который настраивается подстроечным резистором. В качестве микроконтроллера используется NodeMcu ESP8266, который также имеет Wi-Fi. Программно устанавливается значение газа [200]. MCU отправляет эти значения на смартфон в приложение Blynk. Когда количество газа увеличивается выше 200, приложение показывает уведомление «Обнаружен газ».

Как самостоятельно сделать сигнализацию утечки газа с оповещением на смартфон

Шаг второй: схема
Схема монтажа очень простая.
NodeMcu ---- Датчик MQ-2
A0 >> A0 (аналоговый вывод)
G >> GND
3v3 >> VCC

Шаг третий: установка и настройка приложения BLYNK
Приложение Blynk позволяет создать удобный пульт управления для широкого спектра микрокомпьютеров и микроконтроллеров.
Для его установки нужно выполнить следующие действия:
Установите приложение Blynk из магазина Google Play.
Создайте учетную запись на Blynk.
Создать новый проект.
Получите токен на свою электронную почту.
Дайте название проекту.

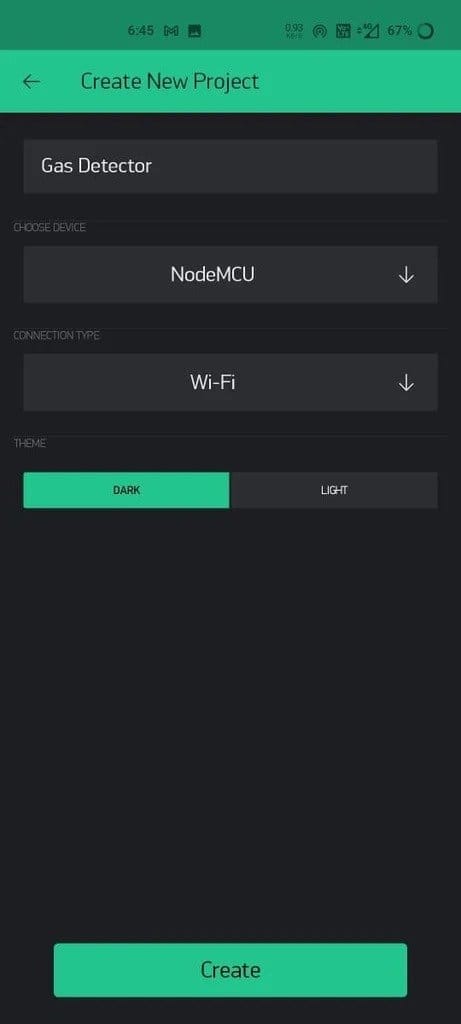

Выберите оборудование ( NodeMcu ) и тип подключения ( WIFI ) и нажмите кнопку «Создать».

Добавьте датчик с помощью окна виджетов.

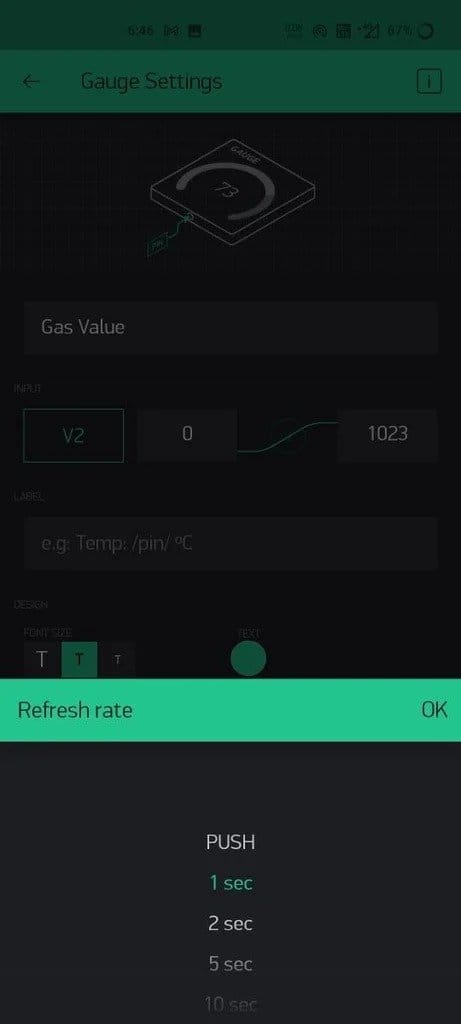

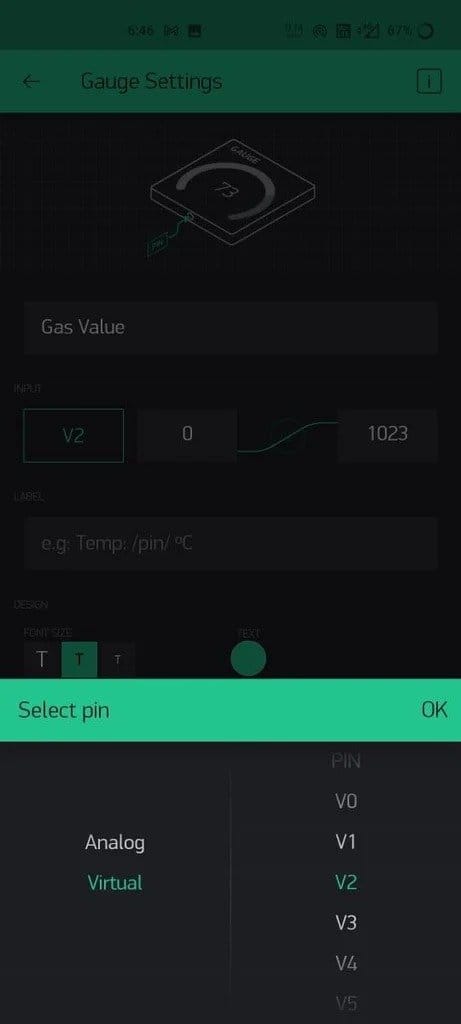

Дайте датчику имя "Gas Value", выберите Pin> Virtual> V2, Push> 1Sec.

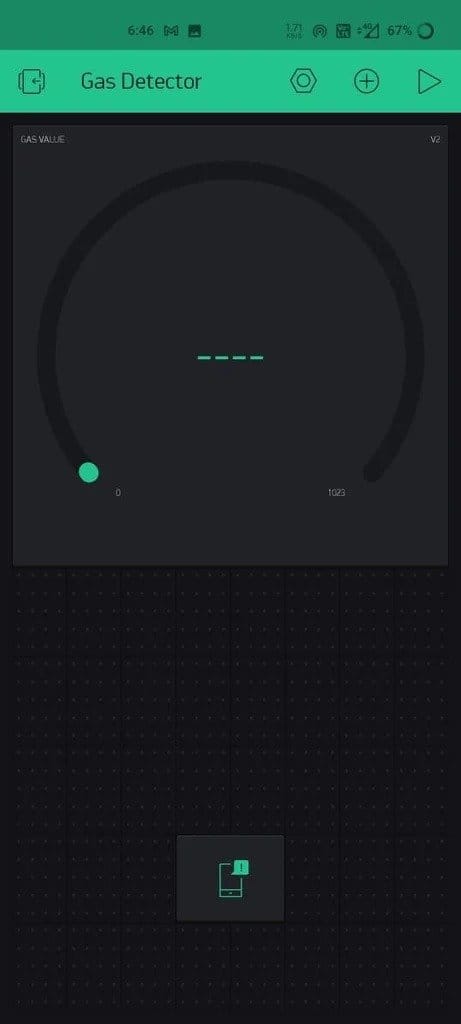

Добавить уведомление с помощью окна виджета.
Теперь настройка приложения завершена.

Шаг четвертый: код
Теперь нужно установить на микроконтроллер код.
Добавьте библиотеку Blynk в среду разработки Arduino, а также библиотеку NodeMcu:Sketch-Include Library-Manage libraries-Type Blynk-Install (о же самое для других библиотек)
Скопируйте код ниже и загрузите в Arduino Nano. Код прокомментирован и необходимо указать данные для WIFI и BLYNK.

Показать / Скрыть текст

/*
 * Hello, welcome back to Techno-E-Solution
 * Here is the arduino code for the Project
 * Add following libraries in your Arduino IDE
 * Here is the complete Project making video :- https://youtu.be/m2QufB-bap8
 */
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
BlynkTimer timer;
#define BLYNK_PRINT Serial    // Comment this out to disable prints and save space
char auth[] = "Auth Token"; //Enter Authentication code sent by Blynk on your regested email


char ssid[] = "----------"; // Enter WIFI Name Here
char pass[] = "----------"; // Enter WIFI Password Here


int mq2 = A0; // smoke sensor is connected with the analog pin A0
int data = 0;
void setup()
{
  Serial.begin(115200);
  Blynk.begin(auth, ssid, pass);
  timer.setInterval(1000L, getSendData);
}

void loop()
{
  timer.run(); // Initiates SimpleTimer
  Blynk.run();
}

void getSendData()
{
data = analogRead(mq2);
  Blynk.virtualWrite(V2, data);

  if (data > 200 )
  {
    Blynk.notify("Smoke Detected!");
  }

}

Все готово. Практически за небольшие деньги мы получаем работоспособное устройство, которое возможно спасет жизнь. Конечно, нужен еще корпус и питание, но это уже на усмотрение пользователей.

Весь процесс по сборке и тестированию устройства можно посмотреть на видео.
