    Винтажное Эдисон-радио (интернет-радио)





    Как вы могли заметить, этот проект называется «Радио Эдисона». Томас Эдисон был великим изобретателем, который, среди прочего, улучшил микрофон для телефонов, разработав угольный микрофон. В некотором смысле Эдисон внес свой вклад в мировую интеграцию. Однако его величайшим изобретением был не угольный микрофон и даже не его хорошо известный фонограф, а изобретение лампочки. Поэтому центральным элементом этого радио является лампочка.

    Инструменты и материалы:
    -Акриловый лист 5 мм;
    -Микроконтроллер ESP32 DEVKIT 1.0;
    -Потенциометр 50 К;
    -Дисплей;
    -ИК-приемник;
    -Блок питания;
    -Динамики;
    -Светодиодная лента;
    -Паяльные принадлежности;
    -Ретро-лампочка;
    -Лазерный резак ЧПУ;
    -Трансформатор;
    Спецификацию для всех остальных деталей можно скачать здесь.

    Шаг первый: об устройстве
    Этот проект основан на проекте интернет-радио Эда Смалленбурга. С исходной сборкой Эда можно ознакомится здесь.
    Мастер начал с эскиза Arduino и добавил несколько дополнительных опций:
    Поисковая система для поиска интернет-радиостанций по странам.
    Поиск и установка логотипа станции и отображение ее в интерфейсе браузера.
    Анализатор спектра на TFT экране.
    Светодиодный измеритель уровня громкости с пиксельными светодиодами WS2812
    Ползунки для изменения настроек звука.
    Модифицированное программное обеспечение и все данные проекта доступны здесь.
    Чтобы сделать это устройство, нужны соответствующие навыки и инструменты. У пользователя должна быть возможность паять небольшие компоненты (размер 0805 и корпус LQFP-48) на печатной плате.

    Так же можно заказать готовую печатную плату здесь.

    Шаг второй: основная печатная плата
    Печатная плата без компонентов доступна здесь.
    Монтаж на нижней стороне платы не так уж сложен, единственные компоненты на нижней стороне - это конденсаторы 100nf smd 0805 (C26,27,28,29,31,32,34)

    Убедитесь, что у вас правильная ориентация определенных компонентов. Электролитические конденсаторы и полупроводники должны быть установлены правильно.

    Аудио трансформаторы L1 и L2 тоже имеют ориентацию. Убедитесь, что буквы «SD» или точка совпадают с обозначением на печатной плате. У некоторых трансформаторов эта маркировка нанесена на изнаночной стороне трансформатора. Это затрудняет определение того, какая сторона является основной, а какая - второстепенной. При правильной установке вы услышите чистый звук, но если его перевернуть, будет слышен только цифровой шум.

    Разъемы H2, H4, H3 и P1 можно не использовать. Они подключаются к неиспользуемым контактам платы ESP32 для экспериментов и отладки.
    schematic.pdf



    Шаг третий: модификация лампочки
    Чтобы придать этому радио больше «Эдисонского» вида, мастер решил сделать оптическую иллюзию лампочки Эдисона.
    Лампочка представляет собой модифицированный декоративный светодиодный светильник. Мастер откручивает цоколь от стекла (это не сложно). Затем вытаскивает внутренний цилиндр и печатную плату светодиода из гнезда. Спиливает нижнюю часть (основание лампы) и снова прикрепил цилиндр к патрону. Теперь конструкция лампы остается прежней кроме спиленной нижней части. К ней будет крепиться плата.
    По сути, эта печатная плата содержит только 4 светодиода WS2812B и дополнительный разъем.

    Убедитесь, что светодиоды размещены в правильной ориентации. На плате для каждого светодиода есть специальная маркировка.
    PickAndPlace_edison_light.csv
    BOM_Edison_light_2021-01-06.csv
    Schematic.pdf
    Винтажное Эдисон-радио (интернет-радио)











    Шаг четвертый: корпус
    Корпус мастер изготавливает с помощью лазерного резака. Материал корпуса - акрил. Все файлы для резки можно скачать ниже.
    allplates.dwg
    backsimple.dwg
    plate1.dwg
    plate1.pdf
    plate1-2013.dxf
    plate2.dws.dwg
    plate2-2013.dxf
    plate2-2013.pdf
    stroke.dwg
    stroke.pdf
    stroke2.dwg

    Шаг пятый: сборка
    Сборка корпуса производится в следующем порядке.
    Нижняя панель - единственная панель, которая удерживается на месте двумя винтами. Все остальные панели приклеиваются на место акриловым клеем. Мастер использовал Acrifix (1R0192).

    Первым делом приклеиваем заднюю пластину светодиодной ленты к задней панели. Затем устанавливаем защитное стекло ЖК-дисплея.
    Сначала мастер склеивает переднюю верхнюю часть и боковые стороны.

    Затем устанавливает дисплей, динамики, потенциометр, поворотный переключатель, выключатель питания и разъем питания. Устанавливает основную плату на нижнюю пластину. Приклеивает всю сборку к задней панели.
    Монтирует провода.


    Схема сборки ниже.

    Шаг шестой: программирование
    Программирование производится в среде IDE Arduino. В качестве альтернативы можно использовать Sloeber Beryllium или Visual Studio.
    Когда мастер начал работу по программированию, у него были проблемы с компиляцией. Оказалось, что в Arduino IDE было активировано много библиотек, и программа выбирала неправильные. Пришлось удалять Ардуино и устанавливать заново. Для работы понадобятся следующие библиотеки:

    Дальше нужно подготовить ESP32.
    Первым шагом должен быть запуск инструмента инициализации. Он называется Esp32_radio_init, и его можно найти в папке проекта на GITHUB.
    Чтобы запустить его, нужно открыть «Esp32_radio_init.ino» с помощью Arduino IDE, загрузить и запустить.
    Основную программу можно скачать с GITHUB здесь.
    Открываем его в IDE Arduino, и загружаем.
    Теперь можно слушать радио.

    Шаг седьмой: веб-интерфейс
    Экран управления:
    Это экран для основных операций. Он имеет следующие функции:
    • Изменение станции на станцию из предварительно выбранного списка
    • Ввод ссылку на станцию вручную
    • Просмотр потоковой информации, например название песни или название станции
    • Логотип станции, если он есть в предварительно выбранном списке
    • Регулировка громкости, высоких и низких частот
    • Отключение / включение звука

    Нажав на раскрывающийся список Preset, можно перейти на предварительно выбранную станцию.
    Вторую панель ввода можно использовать для прослушивания радиостанции, введя веб-ссылку вручную и нажав кнопку воспроизведения.
    Третья текстовая строка предоставляет информацию о проигрываемой песне.

    Экран конфигурации:
    Этот экран используется для настройки некоторых важных параметров. Некоторые настройки или функции не используются в этой версии, однако большая часть функций, связанных с кодированием, по-прежнему доступна.

    MP3 Screen
    При установке SD-карту и записи на нее файлов MP3, Radio будет сканировать эту карту во время загрузки. Можно воспроизвести mp3-файл, выбрав его в раскрывающемся меню или в случайном порядке.

    Экран поиска
    Можно использовать эту поисковую систему для поиска онлайн-радиостанций, отфильтрованных по странам. Если функция доступна, он покажет URL-адрес потоковой передачи и логотип станции. Можно сохранить любую станцию в своем списке предварительного выбора, нажимая кнопки в нижней части экрана. Логотип также будет сохранен.





    Все готово.




    Подробнее о сборке такого радио можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Радио

    Музыкальное светодидно-огненное шоу

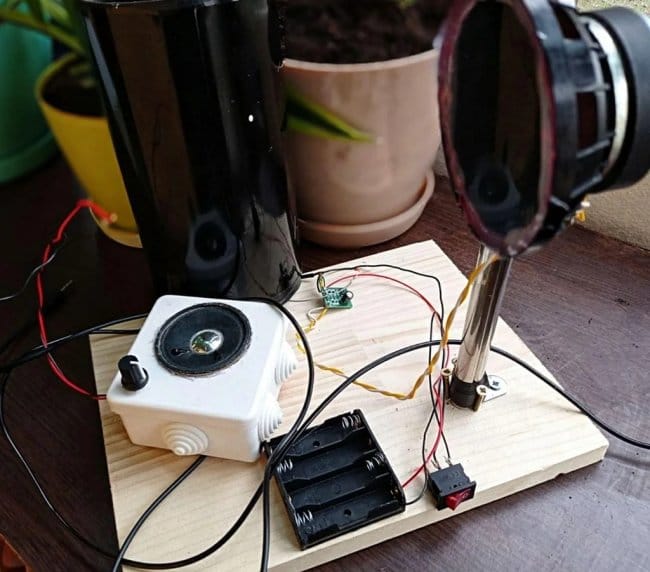

    Как сделать фотофон своими руками (передача звука через луч света)
