    Прибор обнаружения газа и огня с функцией включения вентиляции и системы пожаротушения

    Прибор обнаружения газа и огня с функцией включения вентиляции и системы пожаротушения

    В этой статье мастер-самодельщик расскажет нам, как сделать систему обнаружения огня и газа используя Arduino. В современном мире много аварий происходит как в промышленных, так и в бытовых областях из-за горючих газов, которые вызывают опасные пожары. Чтобы избежать такого рода происшествий, мастер решил разработать такую систему, которая обнаруживает утечку горючих газов и обеспечивает защиту от этой проблемы.

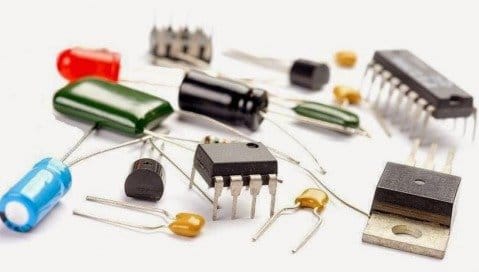

    Инструменты и материалы:
    -Arduino Nano;
    -ЖК-дисплей (16x2);
    -Датчик газа MQ-2;
    -Датчик пламени;
    -Модуль LM2596;
    -Потенциометр 10k;
    -Штыревой разъем;
    -Светодиод;
    -Резистор 470К - 3 шт;
    -Резистор 330К - 2 шт;
    -Зуммер;
    -2-контактный ползунковый переключатель;
    -Гнездо постоянного тока;
    -470 мкФ конденсатор - 2 шт;
    -7805 IC + радиатор;
    -1N4007 диод x 6;
    -2-контактный и 3-контактный винтовой разъем x 2 шт;
    -Транзистор BC547 - 2 шт;
    -Транзистор 2N2222;
    -Реле 5 В x 2;
    -Медная печатная плата;
    -Адаптер 12 В;
    -Трансформатор 12-0;
    -Вытяжной вентилятор (12 В);


    Шаг первый: о приборе
    В этом проекте, в качестве микроконтроллера, используется Arduino nano. К Ардуино подключается два датчика: датчик газа MQ-2 и датчик огня (для обнаружения газов и огня). Прибор имеет ЖК-дисплей 16x2 для отображения текущего состояния системы. На печатной плате монтируются двухканальные релейные системы для управления системой вытяжного вентилятора и системой пожаротушения.

    На дисплее отображается следующая информация:
    -Название проекта
    -Обнаружен газ / Вытяжка включена
    -Обнаружен пожар / Включен огнетушитель
    -Система стабильна

    Каждый раз, когда газ (сетевой газ, пары спирта, дым) обнаруживается датчиком газа, система вытяжного вентилятора, подключенная через реле № 1,, пока газ не будет полностью удален из комнаты.
    Каждый раз, когда пожар обнаруживается датчиком пламени, система огнетушителя, подключенная к нему, включается до тех пор, пока пожар не будет полностью потушен.
    При обнаружении пожара подключаются два светодиодных индикатора, включается желтый светодиод.
    При обнаружении газа загорается синий светодиод.
    При обнаружении огня или газа включается зуммер. Зуммер используется для подачи сигнала тревоги.

    Шаг второй: датчики
    Как уже говорилось, в устройстве используются два датчика.
    Датчик газа MQ-2
    Датчик газа MQ-2 может обнаруживать или измерять такие газы, как сжиженные углеводородные газы, пары спирта, пропан, водород, CO и даже метан. Модульная версия этого датчика поставляется с цифровым выводом, который позволяет этому датчику работать даже без микроконтроллера. Это удобно, когда пользователь пытаетесь обнаружить только один конкретный газ. Когда дело доходит до измерения газа, необходимо использовать аналоговый вывод. Аналоговый вывод также управляется TTL и работает от 5 В и, следовательно, может использоваться с наиболее распространенными микроконтроллерами.

    Функции:
    Рабочее напряжение: + 5 В постоянного тока
    Он обнаруживает: LPG, спирт, пропан, водород, CO и даже метан.
    Аналоговое выходное напряжение: от - 0 В до 5 В
    Напряжение цифрового выхода: - 0 В или 5 В (логика TTL)

    Датчик пламени
    Датчик пламени - это один из видов детекторов, который в основном предназначен для обнаружения, а также реагирования на возникновение пожара или пламени. Реакция на обнаружение пламени может зависеть от его установки. Такие датчики используются в промышленных котлах.

    Функции:
    Рабочее напряжение: от -3,3 В до + 5 В постоянного тока
    Он обнаруживает: Пламя
    Чувствительность: Высокая


    Шаг третий: схема и плата
    Сначала мастер разработал схему.


    Затем разработал плату. Плату можно изготовить самому или заказать в специализированном магазине.
    Файлы можно скачать ниже. После изготовления платы собирает устройство.
    Gas Detection System PCB Layout.pdf
    PCB_Top Layer.pdf


    Шаг четвертый: код
    После сборки устройства нужно загрузить код. Его можно скачать ниже.


    После сборки устройства к реле подключается вентиляция и система пожаротушения.

    Источник (Source)

    Ламинирование фальшпанелей

    Приспособление для аэрации газона

    Добавить комментарий

    2 комментария
    R555
    Здесь есть интересный и важный момент.По нормам для систем пожаротушения, на время тушения огня должна автоматически отключаться приточно-вытяжная вентиляция. Не совсем ясно, в данном коде прописана ли эта ситуация. А то может получится так, что система обнаружила горючий газ и включила вентиляцию, а в этот момент произошло возгорание. Последствия будут нехорошими. Причём, реле должны быть взрывобезопасного исполнения. А также не указан и другой важный момент. Какого типа система пожаротушения. Если углекислотная, так должна загораться табличка выхода и звуковое оповещение, чтобы люди успели покинуть помещение. С некоторой задержкой автоматика пускает газ. Водяная и пенная, там несколько по другому. Как резонно заметил Королёв, есть вариант весело встретить Новый год yahoo  xaxa
    Кто не ошибается, тот не делает ничего.
    Korolev
    мастер решил разработать такую систему, которая обнаруживает утечку горючих газов и обеспечивает защиту от этой проблемы.
    Ну и как же разработанная мастером система обеспечивает защиту от утечки горючих газов? dontknow
    Каждый раз, когда пожар обнаруживается датчиком пламени, система огнетушителя, подключенная к нему, включается до тех пор, пока пожар не будет полностью потушен. Датчик пламени ... Он обнаруживает: Пламя Чувствительность: Высокая
    А вот мне интересно, как калибруется чувствительность системы? Ну типа зажгли детишки бенгальские огни на Новый год, и все в пене огнетушителей! Зато "весело" все встретили Новый год! xaxa
