    Как сделать простой двухконтактный щуп-прищепку для мультиметра

    Здравствуйте, уважаемые читатели и самоделкины!

    При сборке или ремонте электронных схем часто приходится измерять номиналы различных компонентов (резисторов, конденсаторов, и прочих). Прижимать выводы к щупам измерительного прибора пальцами не только неудобно, но и приводит к неточностям показаний.
    В данной статье автор YouTube канала «Mextraf» расскажет Вам, как сделать двухконтактный щуп-прищепку. Такое приспособление позволяет зажать сразу две «ножки» отдельного электронного компонента даже одной рукой.

    Эта самоделка очень проста в изготовлении, и легко повторима в домашних условиях.

    Материалы, необходимые для самоделки.
    — Штекеры типа «банан»
    — Алюминиевый лист, лезвия для скальпеля
    — Прищепка пластмассовая
    — Винты, пластиковые стойки, провода.

    Инструменты, использованные автором.
    — Цифровой мультиметр Aneng AN113D
    — Гравировальная машинка
    — Электрический паяльник с регулировкой температуры
    — Скальпель ремесленный, набор надфилей
    — Отвертка с набором магнитных насадок.

    Процесс изготовления.
    Итак, основой для этого приспособления послужит пластмассовая бельевая прищепка.

    В перегородках под каждой из губок нужно высверлить по два отверстия.


    На передних стенках нужно несколько подрезать края, буквально на 1- 1,5 мм.

    Изоляторами послужат пластиковые стойки для винтов. Из них нужно вырезать четыре цилиндра несколько меньшей длины, чем толщина прищепки.


    Полученные изоляторы вставляются в подготовленные отверстия.


    В качестве контактов мастер решил использовать алюминиевую полосу толщиной около 1 мм.
    Вырезав из нее четыре пластинки, он поочередно приложил их к прищепке, перенес контуры, и придал нужную форму при помощи гравировальной машинки. Тут вполне можно обойтись и обычными надфилями.
    Также в пластинках нужно разметить и просверлить по два отверстия для крепежных винтов.

    Вместо металлической полосы лучше использовать фольгированный текстолит. К нему удобнее будет припаивать провода, а также не придется заморачиваться с изоляторами. Тем более, нужные контактные площадки можно будет сформировать из припоя.
    Если Вы будете часто выполнять измерения емкости конденсаторов, то размеры площадок нужно будет сделать минимальными.




    В хвостовой части одной из половинок прищепки высверливается пара отверстий, и в них пропускаются провода.



    Далее нужно зачистить концы проводов, сформировать петельки, и прижать их пластинами к изоляторам.
    Винты для крепления пластин к изоляторам следует подобрать покороче, чтобы они не замкнулись между собой, ведь пары пластин прикручиваются с двух сторон.



    К свободным концам проводов присоединяются штекеры типа «банан».



    Остается соединить между собой половинки прищепки пружинкой.




    На контактных пластинах, или возле них, желательно нанести метки полярности.

    Вот так легко, одной рукой, можно поднять со стола электронный компонент, схватив его зажимом сразу за две ножки, и выполнить измерение.




    Используемый мастером цифровой мультиметр AN113D, как и старшая модель Aneng Q1, имеют функцию измерения емкости конденсаторов. Кроме того, питание прибора осуществляется от дешевых и доступных батареек АА, а не «Кроны».


    Благодарю автора за простое, но полезное приспособление для удобных измерений мультиметром.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Щупы Мультиметр

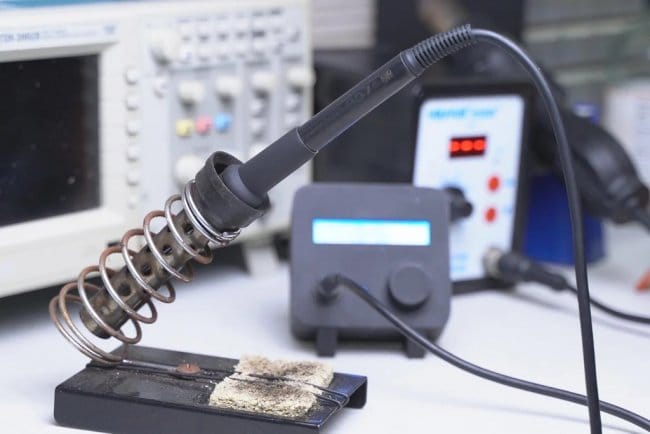

    Цифровая паяльная станция за небольшие деньги
