    Как сделать быстросъемную платформу для слесарных тисков

    Здравствуйте, уважаемые читатели и самоделкины!

    Одним из незаменимых приспособлений в любой мастерской являются тиски. Как известно, их существует достаточно большое количество разновидностей, и применять, например, столярные тиски в качестве слесарных невозможно.

    В столярной мастерской применение слесарных тисков требуется достаточно редко, и выделять для них специальное место на верстаке нецелесообразно. Губки столярных тисков расположены вровень с поверхностью верстака, а сами они изготовлены из древесины.

    В данной статье Олег, автор YouTube канала «VORON-M» расскажет Вам, как можно сделать простую быстросъемную платформу для небольших слесарных тисков.

    Это приспособление можно очень легко изготовить даже минимальным набором инструментов.

    Материалы, необходимые для самоделки.
    — Ламинированная фанера
    — Болты, шайбы, гайки, саморезы по дереву
    — Наждачная бумага, столярный клей.

    Инструменты, использованные автором.
    — Столярные тиски (механизм)
    — Шуруповерт, сверлильный станок
    — Сверла по дереву с зенковкой
    — Перьевые сверла по дереву
    — Набор силиконовых инструментов для нанесения клея
    — F-струбцины
    — Гаечные ключи
    — Угольник, шило, карандаш.

    Процесс изготовления.
    Итак, у автора имеются небольшие, 4-дюймовые слесарные тиски, самое удобное место для установки которых — фиксация во встроенных в верстак столярных тисках.

    Материалом для переходника послужит листовая ламинированная фанера толщиной 32 мм. На обрезке фанеры размечаются контуры основания и ребра.


    Автор вырезает обе детали при помощи циркулярной пилы с кареткой, хотя вполне можно обойтись дисковой пилой, электрическим лобзиком, или обычной ножовкой.


    На нижней части основания, где будут соединяться обе детали, нужно снять слой ламинации. Автор просто счищает ее шлифовальным блоком. Кстати, про изготовление удобного шлифовального блока было рассказано в недавней статье.

    На подготовленные поверхности наносится клей, и детали соединяются между собой под углом 90 градусов.


    Далее обе детали стягиваются между собой F-струбцинами на время склеивания.


    Как только клей застыл, автор намечает шилом центры, и высверливает тонким сверлом пилотные отверстия для саморезов.


    Теперь выполняется зенковка отверстий под саморезы с потайной головкой. Операцию сверления и зенковки можно выполнить за один проход, используя специальные сверла по дереву с зенковкой.

    Полученное клеевое соединение усиливается четырьмя саморезами.



    Приложив тиски к основанию, на него переносятся метки крепежных отверстий.
    Отверстия для болтов высверливаются на сверлильном станке, или с помощью шуруповерта.



    Платформа переворачивается вверх ногами, и крепежные отверстия рассверливаются 23-мм перьевым сверлом.


    В полученные углубления запрессовываются увеличенные шайбы.



    Все готово, остается вставить болты на свои места, установить тиски, и затянуть гайки.




    Теперь можно быстро зафиксировать слесарные тиски на верстаке.





    Для чего же слесарные тиски в столярном деле? Например, в них можно зафиксировать плашку, и с ее помощью нарезать нагели из реек.



    Благодарю Олега за простое, но полезное приспособление для столярной мастерской!

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

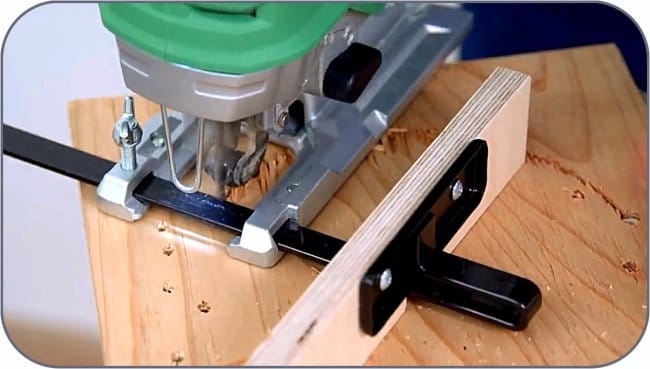

    Как сделать простую циркульную насадку для электрического лобзика

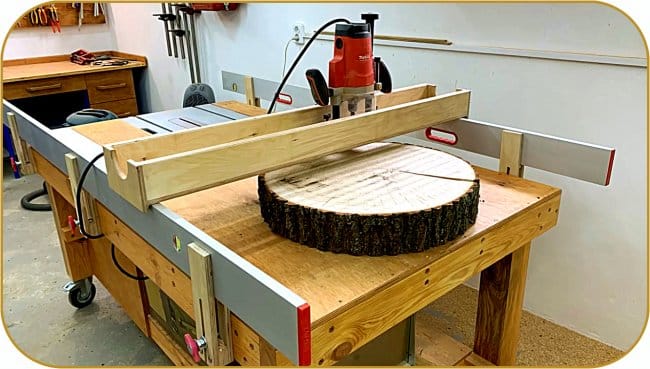

    Как сделать раму для фугования ручным фрезером
