    Метеостанция с питанием от солнечной батареи

    Метеостанция с питанием от солнечной батареи

    В этой статье мастер поделится с нами своим опытом в изготовлении метеостанции. У метеостанции имеется встроенный энергоэффективный экран E-ink. Работает она от солнечной батареи. Имеет ряд датчиков и на основе их показаний умеет рассчитывать прогноз погоды.

    Ранее мастер уже собирал метеостанцию для мониторинга температуры в саду, где он держит черепах, и в теплице. Все это было объединено в одну сеть, в которой шло управление освещением и обогревом.

    За два года использования он выявил несколько недостатков у метеостанций:
    - Датчики DHT хороши для обучения / образования, но не для реального использования - измерение влажности очень плохое, значения в большинстве случаев 99% или датчики зависают.
    -Если подключение к Wi-Fi невозможно, устройство пытается повторно подключиться к сети, пока батарея не разрядится.
    -Нет необходимости использовать ретранслятор Wi-Fi.
    В новом устройстве мастер попытался учесть все недоработки.
    Устройство выполняет следующие функции:
    - измерение температуры, влажности и давления с помощью 2 датчиков BME280
    - расчет прогноза на основе измеренных данных
    - мониторинг заряда батареи
    - отображение температуры на 1,54- дюймовом черно-белом дисплее E-ink
    - питание от солнечной панели

    Инструменты и материалы:
    -Wemos D1 mini;
    -Зарядное устройство TP 4056;
    -Датчики BME280 - 2 шт;
    -Штыревые разъемы;
    -Винтовой зажим;
    -Резистор 100 кОм;
    -1,54-дюймовый ч / б дисплей с электронными чернилами;
    -18650 аккумулятор;
    -Солнечная панель 120x60 мм ;
    -3D-принтер;
    -4-жильный кабель;
    -Датчики DHT11 или DHT22;
    -2 резистора по 10 кОм;

    Шаг первый: датчики
    Мастер использовал 2 датчика bme280. Этот крошечный датчик очень интересный. Фактический размер датчика составляет всего 2x2 мм с коммутационной платой. Его легко подключить через I2C к порту на печатной плате.

    Датчики BME настроены с адресом по умолчанию 0x76, поэтому по умолчанию 2 датчика вместе не будут работать., нужно изменить на одном из них адрес.

    По умолчанию на плате контактные площадки 1 и 2 соединены. Чтобы изменить адрес нужно разорвать соединение (просто процарапав ножом дорожку) между 1 и 2 площадками и спаять 2 и 3 контактные площадки.
    Такие действия переназначат адрес на датчике на 0x77.

    Проводка внешнего датчика
    Для подключения датчика мастер использовал 3-метровый 4-жильный кабель. Припаял датчик с одной стороны, Установил его в корпус и установил в теплицу. Другой конец он припаял непосредственно к 4 штекерным разъемам, на плате.

    Подключение следующее:
    Плата (порт I2C) -> датчик
    3v3 -> VCC
    GND -> GND
    D1 -> SCL
    D2 -> SDA

    На эту плату можно дополнительно добавить следующие датчики:
    - датчик качества воздуха
    - датчик скорости ветра, датчик направления ветра и дождя
    - датчики серии DHT (порты S_INT и S_EXT уже есть на печатной плате)
    - датчик освещенности (аналог LDR)
    Все дополнительные датчики могут быть подключены к портам P1, P2, P3, P4.







    Шаг второй: дисплей
    Мастер добавил дисплей E-Ink, чтобы можно было проверять температуру локально на самой станции.
    Дисплеи E ink отличаются сверхнизким энергопотреблением. Им нужно питание, только чтобы обновить дисплей. В данном случае это только каждые 10 минут. В остальное время он не потребляет питание от аккумулятора.

    Мастер использовал 1,54-дюймовый черно-белый дисплей с разрешением 200x200 пикселей.
    Чтобы защитить дисплей он закрыл его прозрачным акрилом.




    Шаг третий: плата управления
    В этом проекте используется D1 mini pro, микроконтроллер на базе ESP-8266EX с 16 МБ флэш-памяти и разъемом для внешней антенны.
    Эти платы оснащены керамической антенной и разъемом для внешней антенны. Рядом с керамической антенной есть три контактные площадки, расположенные треугольником. По умолчанию к двум из них припаян резистор. Нужно распаять резистор и развернув его на 45 градусов припаять к другой контактной площадке. Т.е. резистор должен "смотреть" на разъем антенны.


    Шаг четвертый: питание
    Для питания устройства используется солнечная панель, аккумулятор, и модуль зарядки.
    Напряжение аккумулятора измеряется сетевым делителем напряжения. Если батарея ниже 3,3 В, esp переходит в спящий режим. ESP имеет встроенный резистор 220 кОм, поэтому нужно добавить резистор 100 кОм на печатной плате «R3».

    Так как esp переходит в режим глубокого сна между измерениями (каждые 15 минут), батарея будет работать более 50 дней без подключенной солнечной панели, а с батареей, пока не выйдет из строя аккумулятор.
    Мастер добавил винтовой зажим к печатной плате для подключения солнечной панели.

    Шаг пятый: печатная плата
    Печатная плата содержит следующие детали:
    Винтовые клеммы
    Модуль TP4056
    держателя батареи 18650
    Wemos D1 мини
    перемычка JP2 - для включения / выключения глубокого сна
    Перемычка JP1 - не используется
    Порт E-INK
    Порт S_INT и S_EXT + резисторы (R1 + R2) для дополнительных датчиков DHT.
    U4 Порт для встроенного BME280
    Порт I2C для внешнего BME280 и порты P1; P2; P3; P6 для дополнительных датчиков
    Переключатель для включения / выключения esp.



    Шаг шестой: корпус
    Для метеостанции мастер напечатал корпус на 3D-принтере. Параметры корпуса следующие:
    - Подходит для солнечной панели размером 120x60 мм с винтовыми клеммами.
    - Толстая стенка между солнечной панелью и печатной платой поглощает тепло.
    - Дополнительная пластина с направляющими для печатной платы.
    - Вентиляционные отверстия сбоку, спереди и снизу.
    - Выход для внешнего датчика.
    - 2-х створчатая передняя дверца с креплением для дисплея и быстрым доступом к электронике.
    - напечатан PLA-нитью

    Настройки печати следующие:
    Нить: PLA 1,75
    Скорость печати: 90 мм / с
    Температура экструдера: 200 ° C
    Температура слоя: 60 ° C
    Заполнение: 15%
    Время печати: 10 часов для ящика и 1,5 часа для передней двери
    Файлы для печати можно скачать ниже.
    case.stl - основной корпус
    front.stl - передняя дверь 2 части
    pcb_mount.stl отдельная пластина для крепления печатной платы.
    pcb_pins.stl 3 штифта для монтажа печатной платы и датчика
    bme sensor_housing.stl - корпус для датчика







    Шаг седьмой: код
    Код можно скачать по этой ссылке.
    Базовые функции кода следующие (упрощенная версия):
    Каждые 15 минут esp просыпается от глубокого сна
    проверяет батарею -> если выше 3,3 В - подключается к Wi-Fi -> MQTT - инициализация датчиков - измерение температуры, влажности, давления от внутреннего датчика - рассчитывает точку росы, тенденцию, прогноз - измеряет температуру, влажность от внешнего датчика - рассчитывает точку росы для большей точности (внешний датчик)
    Далее отображает значения на дисплее.
    Изменить настройки можно в файле скетча settings.h Там находятся все необходимые для работы настройки.
    Wi-Fi имя и пароль
    IP-адрес и пароль брокера MQTT
    Язык (для прогноза) и настройки NTP-сервера
    если вы хотите изменить темы MQTT, вы можете сделать это в самом скетче.

    Мастер использовал следующие сервисы:
    -> Mosquitto mqtt (обрабатывает все сообщения)
    -> telegraf (собирает данные)
    -> Influx DB (хранит все данные)
    -> Grafana (визуализирует)
    Как это работает.
    серверная часть - станция публикует темы (temp1, humi1, ...) брокеру (mosquitto)
    - telegraf подключается (подписывается) к определенным темам брокера и отправляет их в базу данных
    - база данных хранит все значения и является источником данных для Grafana для создания панели мониторинга и визуализации данных.
    Установка всех этих сервисов на компьютер, который работает 24/7, занимает много времени, может вызвать ошибки и привести к высоким расходам на электроэнергию. Вместо компьютера мастер устанавливает программы на
    Raspberry.



    Все готово, осталось только закрепить устройство в нужном месте, рядом с теплицей, и установить в теплице датчик.
    На дисплее будут отображаться данные с двух датчиков, из сада и из теплицы. Так же данные можно посмотреть на интернет-сервисе.



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

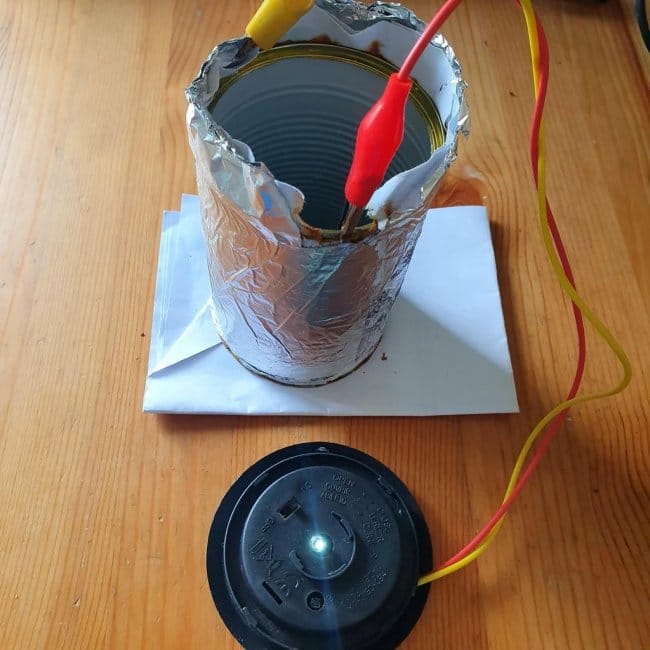

    Самодельный аккумулятор из консервной банки и примеры его практического применения
