    Синтезатор на 555 микросхеме





    Помимо увлечения электроникой мастер-самодельщик с ником lonesoulsurfer еще увлекается музыкой. На сайте уже есть несколько его работ и в том числе синтезаторов, но данное устройство, по словам мастера кардинально от них отличается.

    Синтезатор работает на паре 555 таймеров, а также на триггере Шмитта 40106 и двоичном счетчике 4040.
    Новая версия поддерживает модуляцию сенсорного управления и имеет встроенный генератор тона и ритма через микросхемы 4040 и 40106. Таймеры 555 создают тона, и ими можно управлять тремя способами: с помощью потенциометра, ползунка и LDR.

    Инструменты и материалы:
    -Акрил цветной:
    -Твердая древесина длиной 40 мм X 80 мм X 10 мм;
    -Фанера;
    -Ручки потенциометра - 5 шт;
    -Поворотный переключатель трехпозиционный;
    -Тумблер SPDT - 2 шт;
    -Кнопки включения - 6 шт;
    -Бумага для печати и переноса изображения (переводная);
    -Повышающий модуль; ;
    -Аккумулятор;
    -Емкость с водой;
    -Гравер;
    -Фрезерная насадка на гравер;
    -Струбцины;
    -Столярный клей;
    -Крепеж;
    -Отвертка;
    -Динамик;
    -Морилка;
    -Ленточно-шлифовальная машинка;

    Синтезатор на 555 микросхеме







    -Паяльные принадлежности;
    -Плата печатная (список деталей для платы будет в первом шаге);

    Шаг первый: схема и плата
    Мастер создал схему и платы в программе Eagle. Эти файлы можно найти перейдя по этой ссылке или ниже.
    555 Fizzle Loop Synth.pdf
    555 Fizzle Loop Synth.pdf
    Плату можно сделать самостоятельно или заказать на соответствующем сервисе. Список деталей можно скачать ниже.
    Parts List - 555 Fizzle Loop Synth Circuit.pdf



    Шаг второй: монтаж платы
    Монтаж платы не слишком сложный. Плата промаркирована соответствующим образом. После монтажа он тестирует работу платы.






    Шаг третий: изготовление передней панели
    Для дизайна панелей мастер использовал редактор векторной графики Inkscape. Процесс проектирования можно посмотреть на видео.

    Так же можно скачать готовые для печати PDF-файла и на Диске скачать файлы Inkscape, которые можно отредактировать.
    555 fizzle loop synth 2.pdf

    Дальше нужно напечатать шаблон на обычной бумаге формата A4. По шаблону нужно вырезать акрил (по размерам шаблона). Затем вырезать акрил.

    Дальше нужно напечатать переднюю панель на переводной бумаге и дать ей просохнуть в течении 30 минут. Дальше бумагу нужно смочить в теплой воде и наклеить на акрил лицевой стороной. Теперь нужно снять подложку.

    После полного высыхания наклейки наносит на панель немного прозрачной акриловой краски в 2-3 слоя.



    Теперь нужно просверлить и вырезать отверстия для переключателей, потенциометров, динамика и крепежные отверстия.





    Шаг четвертый: изготовление корпуса
    Теперь можно сделать корпус для синтезатора. Мастер делает его из деревянных планок. Отрезает планки по размеру. Фрезерует в планках пазы. Затем планки нужно отшлифовать.





    Склеивает корпус, предварительно установив в пазы лицевую панель.




    Шаг пятый: сборка передней панели
    Устанавливает потенциометры, динамик, ползунковый переключатель. Устанавливает ручки.








    Шаг шестой: задняя крышка
    Заднюю крышку вырезает из фанеры. Шлифует ее, сверлит крепежные отверстия. Покрывает корпус морилкой.



    Шаг седьмой: сборка
    Теперь, когда корпус готов, можно установить батарею. Мастер использует старую батарею от мобильного телефона. Для ее зарядки мастер использует модуль зарядки на котором можно установить нужное напряжение.

    Модуль приклеивает к аккумулятору двусторонним скотчем. Минус подключает к модулю напрямую, плюс (во избежание разряда) через выключатель.

    Для питания и зарядки устройства устанавливает модуль micro USB, который подключает к положительному и отрицательному входам модуля.








    Дальше подключает к плате остальные детали, переключатели, потенциометры и т.д.




    Плату и батарею приклеивает к задней крышке. USB-модуль устанавливает в паз. После монтажа проверяет работу устройства. Закрепляет заднюю крышку.





    Все готово.


    Весь процесс сборки, а также пример его работы можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

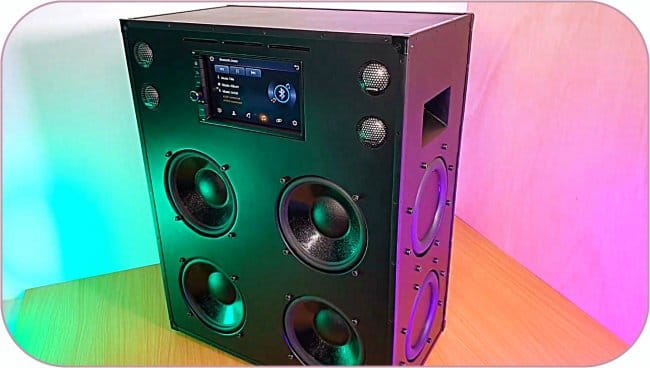

    Как сделать мощный бумбокс (boombox) с автономным питанием
