    Утюжок для монтажа печатных плат


    В статье Собираем печь оплавления, для монтажа печатных плат было рассказано, как переделать старую электродуховку в печь для монтажа печатных плат методом оплавления.

    В данной статье, другой мастер-самодельщик, предлагает рассмотреть монтаж печатных плат используя детали утюга.

    Инструменты и материалы:
    -Подошва утюга с нагревательным элементом 700 Вт-1000 Вт;
    -Медная пластина 150 мм x 250 мм x 2,2 мм;
    -Фанера 460мм х 380мм х 20мм;
    -Винты M4, длина 50 мм;
    -Гайки M4;
    -Шнур питания;
    -Антистатический коврик 145 мм x 345 мм;
    -Печатная плата;
    -OLED-дисплей SSD1306;
    -Atmega328PU;
    -Кристалл 16 МГц;
    -Керамический конденсатор 22pF 0603;
    -Резистор 10K 0805;
    -Терморезистор 10K;
    -3D-принтер;
    -Компаунд для заливки (эпоксидная смола и отвердитель);
    -Провода;
    -Печатная плата для оплавления;
    -Паяльная паста;

    Шаг первый: о пасте и термостате
    Температура плавления паяльной пасты зависит от процентного содержания флюса и соотношения Sn-Pb (олово/свинец). Мастер использует паяльную пасту, в которой соотношение олова и свинца составляет 63/37.

    Нагревательный элемент питается напрямую от источника переменного тока. В цепь мастер не ставит реле для отключения питания или управления. Дело в том, что на утюге уже есть терморегулятор.

    Терморегулятор является важным компонентом электрического утюга. С помощью терморегулятора контролируется температура его нагрева. Когда подошва утюга достигает определенной температуры, он отключает питание утюга. На старых утюгах устанавливался механический терморегулятор. Механизм состоит из биметаллической пластины, которая сделана из двух металлов разной теплопроводности. Когда температура одного из металлов превышает определенный предел, пластина начинает изгибаться в сторону металла с более низким коэффициентом расширения. В результате полоска перестает физически соединяться с точкой контакта и цепь размыкается.

    Смысл в том, что в утюге уже есть схема отключения питания, которая контролирует температуру нагрева, нужна только схема контроля температуры, которая отображает точную температуру медной пластины (устанавливается сверху подошвы утюга).

    Мастер будет использовать Atmega328PU и терморезистор. Отображаться температура будет на OLED-дисплее SSD1306.


    Шаг второй: датчик температуры
    Печатная плата, которую мастер использует, была из другого проекта.

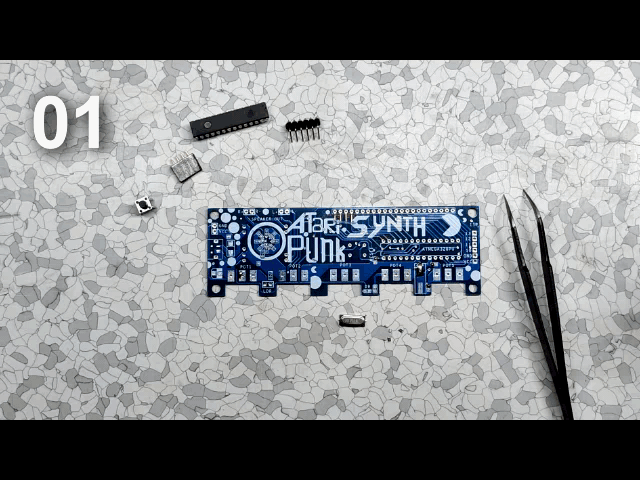

    Печатную плату мастер заказал на соответствующем сервисе. После ее изготовления он приступил к монтажу согласно схемы. Установил необходимые SMD-компоненты.

    На данной печатной плате нет места для установки OLED-дисплея, поэтому ее нужно немного доработать. Мастер добавляет на плату контакты VCC, GND, A4 и A5.

    Затем установил остальные комплектующие.
    Дальше нужно прошить Atmega328PU и загрузить в него код. Код можно скачать ниже.
    OLED_Temp_display.ino

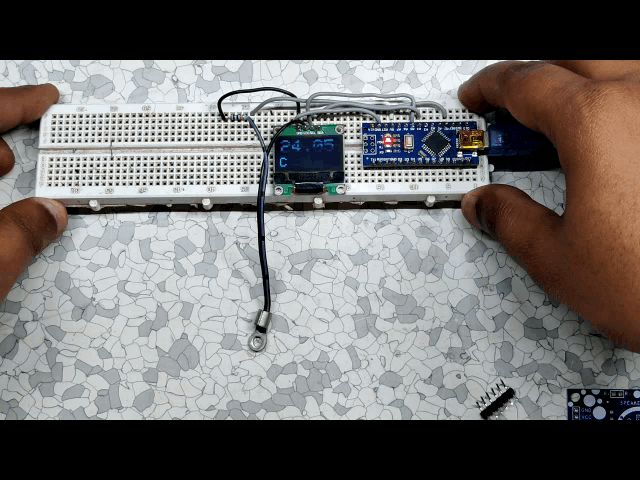

    Конечным результатом стал самодельный температурный датчик, который отображает температуру в реальном времени.


    Утюжок для монтажа печатных плат


    Шаг третий: нагревательный элемент

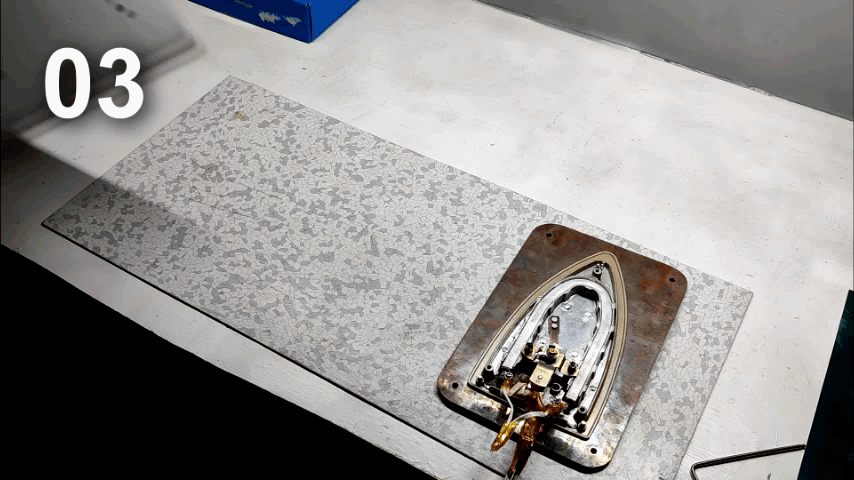

    Можно поместить печатную плату прямо на подошву утюга, и без проблем оплавить печатную плату. Проблема в том, что площадь поверхности утюга маленькая для оплавления больших печатных плат. Для увеличения площадки мастер купил медную пластину размером 150 мм x 250 мм x 2,2 мм.

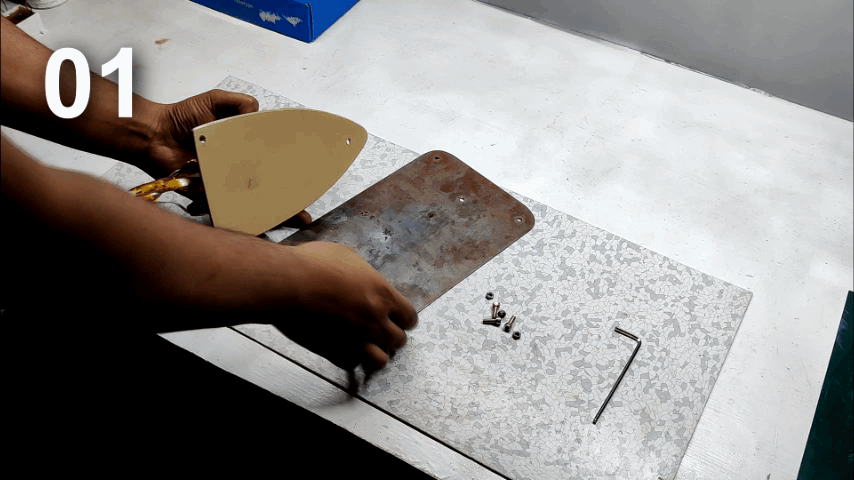

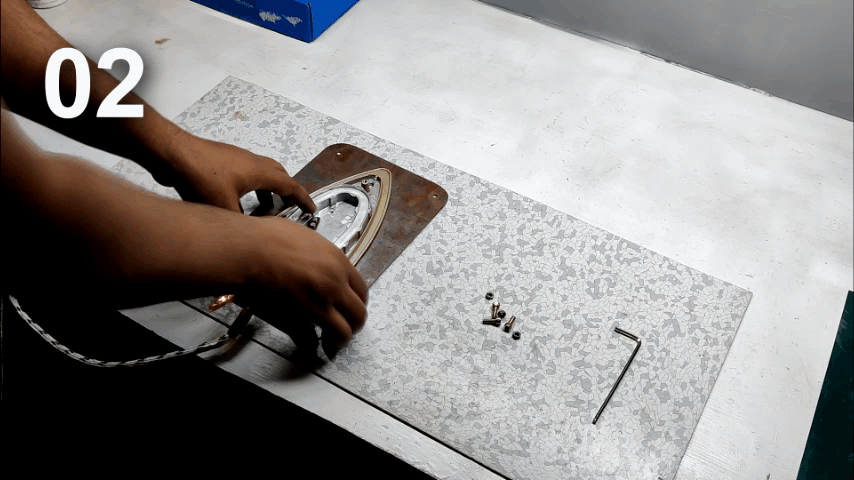

    Скорость теплопередачи меди довольно велика. Он просверлил монтажные отверстия и прикрутил пластину к подошве утюга.

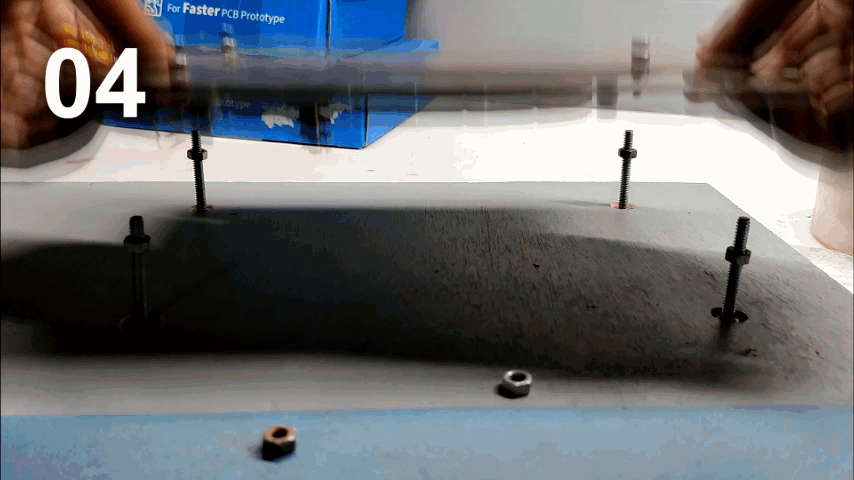

    Всего отверстий семь, три для крепления пластины к утюгу и четыре для крепления всей конструкции к доске.




    Шаг четвертый: основание
    Для основания мастер использует фанеру размером 460 мм x 380 мм x 20 мм.

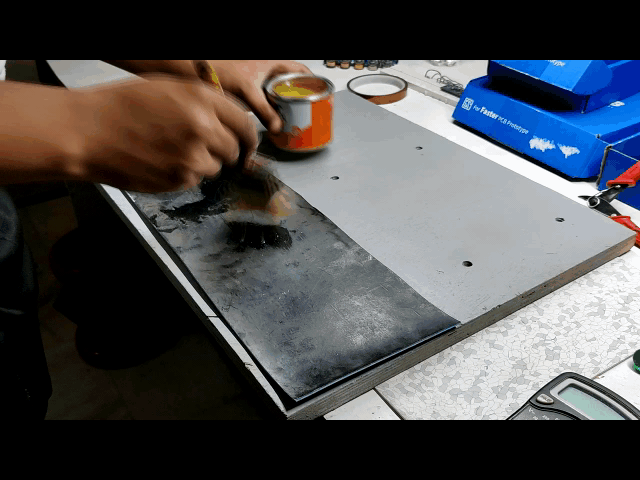

    В фанере мастер просверлил крепежные отверстия. Затем покрасил ее и закрепил на ней термостойкий коврик.
    После процесса плавления монтажной платы на коврик можно поместить еще горячую плату.
    Для фиксации коврика он использовал клей для резины.

    Так же на основании закрепляется держатель для электрического шнура, плату контроля температуры и блок питания для платы.


    Шаг пятый: адаптер питания
    Для питания платы нужно 5 В постоянного тока. Для преобразования 220 В переменного тока в 5 В постоянного мастер использует уже готовый модуль. Для его установки на 3D-принтере напечатал корпус. Затем поместил модуль в корпус и залил эпоксидной смолой.
    Файл для печати корпуса можно скачать ниже.
    Charger BOX.stl






    Шаг шестой: процесс оплавления
    Пайка оплавлением - это наиболее широко используемый метод крепления компонентов поверхностного монтажа к печатным платам. Целью процесса является формирование паяных соединений путем предварительного нагрева компонентов / печатной платы / паяльной пасты, а затем плавления припоя.

    Первым шагом здесь является нанесение паяльной пасты на каждую контактную площадку.
    Идеальный метод для этого - использовать трафарет. Если вы заказываете изготовление платы на одном из сервисов, также на нем можно заказать и трафарет.

    Также удобно наносить пасту с помощью дозатора. Но здесь нужно использовать пасту, имеющую жидкую консистенцию.
    Затем нужно разместить компоненты на предназначенные места. Удобно это делать с помощью пинцета.

    После того, как все комплектующие находятся на своих местах, нужно поместить плату на нагревательную пластину. Затем включите устройство и подождите несколько минут.

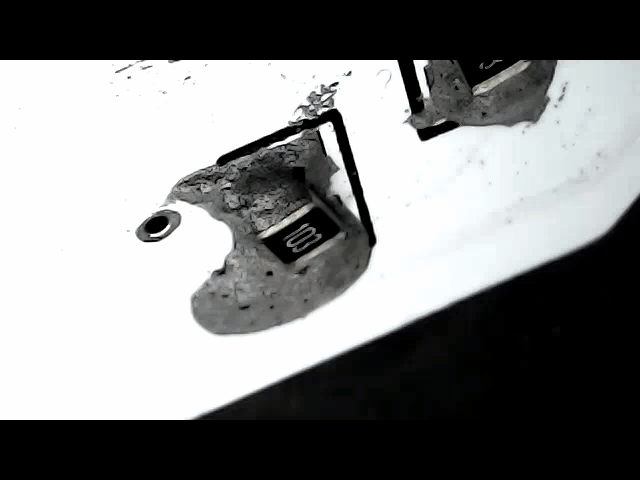

    Через несколько минут, по мере увеличения температуры, печатная плата начинает нагреваться, и когда температура достигает пика 270 °C, паяльная паста полностью расплавится (у разных паст разная температура плавления).





    По словам мастера, устройство работает в целом неплохо. Температура нагревательного элемента достигает 300°C, что позволяет использовать его для оплавления даже металлических печатных плат.

    Но есть и недостатки. Контроль температуры работает только до 270°C. Мастер считает, что это связано с использованием терморезистора 10К. По его мнению, нужно заменить элемент на другой, со значением 100К.

    Более подробно об этом изделии можно посмотреть на видео.

    Источник (Source)
