    Как сделать бесконтактный дозатор для жидкостей (антисептика, мыла)

    Здравствуйте, уважаемые читатели и самоделкины!

    Наверняка, многие из Вас пользуются жидким мылом, а в последнее время стало популярным дезинфицировать руки различными обеззараживающими жидкостями. Конечно, обычный механический дозатор выполняет свои функции, но контакт с ним (особенно в условиях офиса) не очень приятен.

    В данной статье автор YouTube канала «KJDOT» расскажет Вам, как сделать простой бесконтактный дозатор (диспенсер) для жидкого мыла или обеззараживающей жидкости.

    Этот проект не очень сложен в изготовлении, и пригоден для повторения в домашних условиях.

    Материалы.
    — Инфракрасный и емкостной выключатели (модули) 5-24В, 3А
    — Инфракрасный датчик приближения
    — Миниатюрный погружной водяной насос 3-6В 100л/ч
    — Мембранный мини-насос
    — Контроллер заряда Li-Ion аккумуляторов, 5В выход
    — Литий-ионный аккумулятор 18350, 900 мАч, 3,7 В
    — Пластиковая нить для 3D печати
    — Гибкая трубка для охлаждающей жидкости
    — Флюс, припой, провода
    — Стеклянная банка
    — Быстроотверждаемый двухкомпонентный эпоксидный клей, наждачная бумага.


    Инструменты, использованные автором.
    — Шуруповерттермоклеевой пистолет
    — Электрический паяльник с регулировкой температуры
    — 3D принтер
    — Кусачки, скальпель ремесленный
    — Цифровой штангенциркуль.

    Процесс изготовления.
    Электронная начинка этого устройства займет совсем немного места, и ее можно установить даже в маленький корпус.
    В качестве емкости для жидкости применяется стеклянная или пластиковая банка с винтовой крышкой. Для того, чтобы устройство имело эстетичный внешний вид, автор спроектировал простенький корпус.


    Корпус распечатывается на 3D принтере, и в его нижнюю часть будет вставляться крышка от банки. Она же послужит и дном корпуса.



    Вместо гусака мастер использует вот такую гибкую трубку.
    Переходник трубки вклеивается в отверстие в верхней части корпуса.



    Внутрь гусака продевается тонкая силиконовая трубка, по которой и будет поступать жидкость.


    Электронная схема устройства весьма проста. В ней автор объединил два покупных модуля, а именно:
    контроллер заряда Li-Ion аккумуляторов с 5В выходом
    и обычный инфракрасный датчик приближения, усилив его выход транзистором AO3401. Такой датчик приближения можно заменить на более продвинутый модуль с мощным выходом.

    Автор также спроектировал и печатную плату, макет которой можно скачать по следующей ссылке.
    На плате размещаются и припаиваются все компоненты от двух модулей.



    После пайки плата очищается от флюса.

    Трубка продевается через отверстие в центре платы, и схема фиксируется в корпусе на горячий клей.


    Так как корпус имеет небольшие размеры, то и батарейки приходится использовать типоразмера 18350. Для увеличения емкости, автор спаивает две такие батареи параллельно.
    Еще проще применить плоские литий-полимерные батареи.


    В разрыв плюсового провода от батарей, припаивается небольшая кнопка с фиксацией.

    Контакты изолируются, и батареи фиксируются в корпусе на двухсторонний скотч. Разъем питания и насоса подключается к плате.
    В данном случае автор использует вот такой миниатюрный погружной насос. Применение такого насоса в данном устройстве — не лучшее решение, ведь после его включения присутствует некоторая задержка подачи жидкости. Также после отключения жидкость будет еще некоторое время вытекать.

    Тут правильнее использовать мембранный мини-насос.


    Кнопка питания фиксируется в корпусе на секундный клей.

    Теперь нужно включить устройство, и отрегулировать дистанцию срабатывания инфракрасного датчика, вращая потенциометр отверткой.


    В центре крышки высверливается отверстие, и через него пропускается провод питания мотора и силиконовая трубка.



    Трубка присоединяется к выходному патрубку насоса.


    На плате имеются индикаторы работы зарядного модуля. Так как корпус непрозрачный, автор высверливает возле светодиодов тонкое отверстие, и продевает в него кусочек лески. Она послужит световодом.
    Кончик лески приклеивается к светодиодам на секундный клей.




    Снаружи корпуса излишек световода срезается кусачками.
    Для проверки автор подключил зарядное устройство, и индикацию хорошо видно снаружи.


    Крышка вклеивается в корпус на двухкомпонентный эпоксидный клей. Также, при помощи термоклеевого пистолета, герметизируется отверстие в крышке.



    Все готово, можно заполнять емкость, погружать насос в жидкость, и закручивать крышку с электроникой. Если устройство не будет использоваться долгое время, его можно отключить кнопкой.




    Теперь достаточно поднести руку, и начнется автоматическая подача жидкости.


    Заряжать аккумуляторы можно обычным зарядным устройством для смартфона.


    Вот такой бесконтактный диспенсер получился у автора.


    Благодарю автора за простую конструкцию дозатора жидкостей.
    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

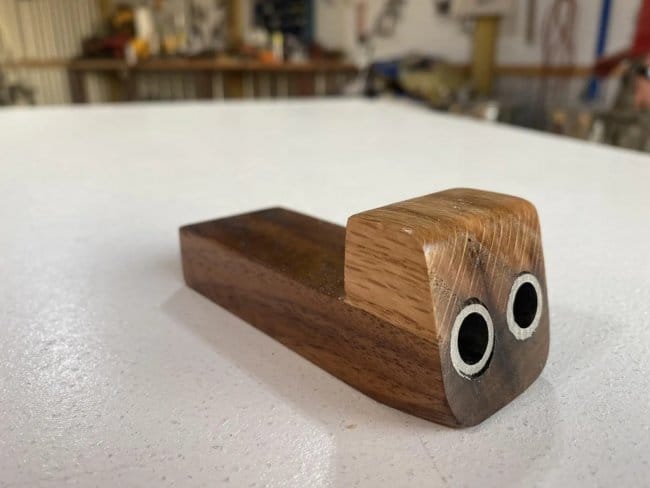

    Самодельный кондуктор для сверления отверстий
