    Угловая струбцина для склеивания деревянных деталей


    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей. Сегодня расскажу вам, как один умелец из поднебесной смастерил простое, но довольно полезное в мастерской приспособление – угловую струбцину. Причиной послужило то, что в магазинном аналоге автор выявил недостатки. Я ни в коем случае не хочу сказать, что все магазинные варианты плохие и имеют недостатки, но в том, который он демонстрирует, они всё же есть. О них в начале статьи. К тому же, если есть возможность смастерить какое-то полезно приспособление своими руками, почему бы и нет, так ещё можно прилично сэкономить. Ниже, после перечня инструментов и материалов, я опишу недостатки и продемонстрирую их на фото, так же их можно будет рассмотреть лучше на видео автора, которое я прикреплю в конце статьи.

    Материалы:


    * многослойная фанера,
    * длинный болт с шайбой и двумя гайками для него,
    * пластиковая барашковая накладка под болт (думаю можно найти в строительных магазинах),
    * клей по дереву,
    * двухкомпонентный эпоксидный клей,
    * саморезы.

    Инструменты:


    * столярные струбцины,
    * ручная циркулярная пила,
    * шуруповёрт или дрель с набором свёрл и бит,
    * сверлильный станок со сверлом форстнера (необязательно),
    * ленточная пила (можно использовать электролобзик),
    * рейсмус и карандаш для разметки,
    * угольник.

    Прежде чем приступить к изготовлению, автор демонстрирует нам магазинный вариант струбцины и её основной недостаток. Всё дело в том, что шпильки, с помощью которых передвигаются прижимы приспособления, немного выступают над плоскостью, на которую устанавливаются склеиваемые детали.

    Из-за этого детали перекашиваются относительно друг друга. В итоге соединение по торцам получается не ровным, как и угол между деталями.







    Конечно, можно помучиться и выставить детали относительно друг друга, но это время, к тому же, хорошо, если детали небольшие, а если это две рейки приличной длины, да и ширина не маленькая (к примеру, это доска длиной в 1-1,5 м). Выставить их не так уж и просто, а если еще нужно соблюсти идеально ровный угол. Вот такой недостаток имеет данное приспособление.

    Шаг 1.


    Первым делом автор изготавливает основу. Ручной циркулярной пилой, установленной на площадке (судя по всему, сделана она своими руками) вырезает из многослойной фанеры квадратную заготовку, размер, судя по рейсмусу, 120х120 мм (хотя я могу и ошибаться). Далее на ней, с помощью рейсмуса, определяет центр. Затем на сверлильном станке сверлом форстнера диаметром 20 мм (опять исхожу из разметки) сверлит сквозное отверстие.









    Шаг 2.


    После сверления автор наносит новую разметку, базируясь от отверстий. Процесс разметки на фото ниже.
    После по линиям на ленточной пиле вырезает паз и обрезает лишнее. В итоге получается вот такая основа.









    Шаг 3.


    На этом этапе автор закрепил на основании упоры, которые врезал из той же фанеры, что и основание. Одну грань бруска смазывает клеем и прикладывает к основе со стороны от паза до угла. Затем переворачивает деталь, сверлит два отверстия и фиксирует брусок саморезами.

    Используя закреплённый на основе брусок-упор как базу, с помощью угольника точно так же крепит второй упор. Основная часть струбцины готова.



















    Шаг 4.


    Теперь необходимо изготовить винт, который будет двигать прижимную часть струбцины. Из той же многослойной фанеры автор вырезал прямоугольник и на станке просверли в нем отверстие следующим образом. Сначала большим сверлом – глухое отверстие, затем обычным, строго по центру, меньшее отверстие. Большее отверстие соответствует диаметру гайки, меньшее диаметру болта.



    Далее автор приготовил смесь эпоксидного клея и смазал им большее отверстие в бруске и грань гайки, последнюю поместил в отверстие.




    Пока клей будет застывать, автор подготовил винт. В барашковую накладку (если честно точное название не знаю) он установил болт. Затем навинтал на него подготовленный ранее прямоугольник, нанизал шайбу, кончик болта смазал эпоксидным клеем и навинтил на него вторую гайку заподлицо с торцом.










    Шаг 5.


    Теперь необходимо изготовить сам прижим. Опять же из той же фанеры автор вырезал квадратную заготовку размером 100х100 мм (если судить по линейке рейсмуса, хотя могу и ошибаться). На неё нанес разметку как показано на фото ниже. Она чем-то напоминает разметку основания. На ленточном станке по линиям отрезал лишнее. Вот такой получилась деталь.










    Используя струбцину, закрепил её вершиной вниз на сверлильном станке и просверлил глухое отверстие под небольшую шайбу и гайку, зафиксированную на кончике винта, а так же выполнил небольшое углубление под шайбу (углубление равно толщине шайбы).









    Шаг 6.


    На этом этапе автор соединил винт с прижимом. Здесь всё просто. Он смазал углубление эпоксидным клеем, затем установил в отверстие шайбочку и винт. В таком положении оставил деталь до полного высыхания клея.






    Шаг 7.


    Готовый прижим уже с винтом автор закрепил на основе. Для этого он смазал одну грань прямоугольника на винте клеем, затем прижал его к основе, подкручивая винт, чтобы выставить всё идеально ровно. После перевернул изделие и зафиксировал прямоугольник саморезами по той же схеме, что и упоры. Струбцина готова.








    Шаг 8.


    На этом этапе автор провел испытания. Сначала он просто установил детали для склеивания и проверил угол. На фото видно, что он идеально ровный. Затем торец одной из заготовок смазал клеем и обратно установил в струбцину. Пока клей сох, проделал тоже самое на магазинной струбцине. Затем проверил результат. Что и требовалось доказать, у деталей, склеенных в магазинной струбцине угол не идеальный, а в авторской всё идеально ровно.









    Угловая струбцина для склеивания деревянных деталей

    Вот собственно и всё, всем спасибо за внимание, ниже, как и обещал, прикрепляю видео.


    Всем удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Струбцина Фанера

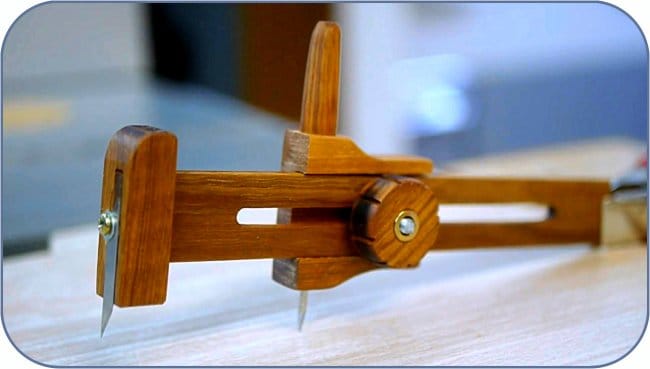

    Как сделать циркуль-резак

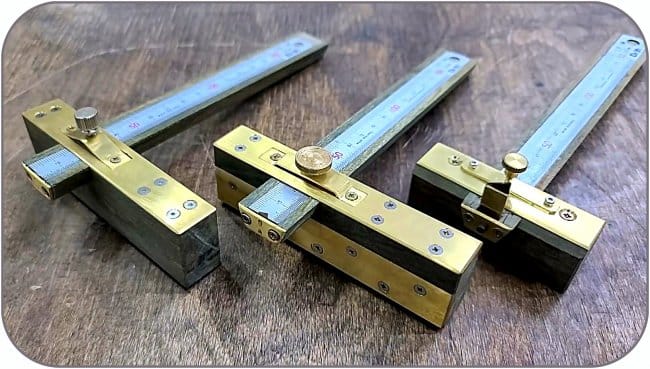

    Как сделать точный разметочный рейсмус
