    Bluetooth-динамик из ПВХ -трубы



    По словам мастера, подобных Bluetooth-колонок он сделал достаточно много и раздарил всем своим друзьям и знакомым. Сборка такого устройства недорога и проста, и он, наконец, решил поделиться с нами своей работой.

    Инструменты и материалы:
    -Динамик 40 мм - 2 шт;
    -Литий-полимерный аккумулятор 3,7 В;
    -Усилитель Bluetooth 5 Вт;
    -Модуль зарядки;
    -Синий и красный светодиоды;
    -Кнопка включения 12 мм;
    -Разъемы JST;
    -Паяльник;
    -Клеевой пистолет;
    -Гравер;
    -Муфта соединительная;
    -Аэрозольная краска;

    Шаг первый: отверстия
    Муфта будет служить корпусом для аудиоустройства. В ней нужно сделать отверстия для светодиодов, кнопки и USB-разъема.


    Шаг второй: покраска
    Для более симпатичного вида мастер красит корпуса.



    Шаг третий: сборка

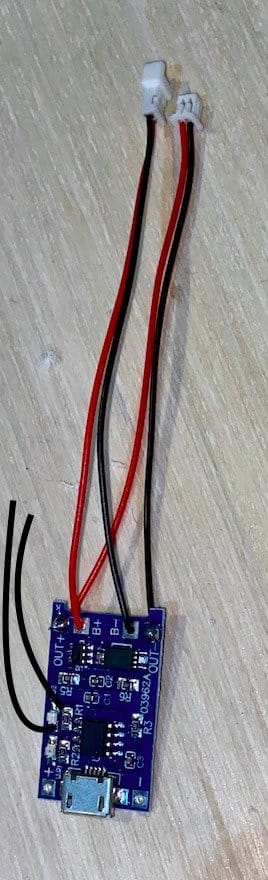

    Для удобства мастер обжимает разъемы и припаивает провода к радиодеталям. Схему мастер не предоставил, но монтаж не должен вызвать затруднений. К кнопке припаиваются три разъема: один на светодиод, один от аккумулятора и один на усилитель.




    Bluetooth-динамик из ПВХ -трубы

    Затем устанавливает светодиоды и кнопку в отверстие в корпусе.

    Подключает все остальные детали и устанавливает в корпус.


    Последняя деталь - установить и подключить динамики. Они устанавливаются в торцевые гайки и фиксируются термоклеем.

    Все готово. Чтобы подключить динамик к телефону нужно нажать кнопку питания. Должен загореться красный светодиод. Затем нужно зайти в настройки на смартфоне и включить Bluetooth. Динамик должен определится, как «DW-CT14 +». Подключаем устройство. Теперь можно транслировать музыку на блютус-устройство.

    Для зарядки динамика нужно подключить кабель micro-USB к динамику. По завершению зарядки должен загореться синий светодиод.


    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: ПВХ трубы Bluetooth

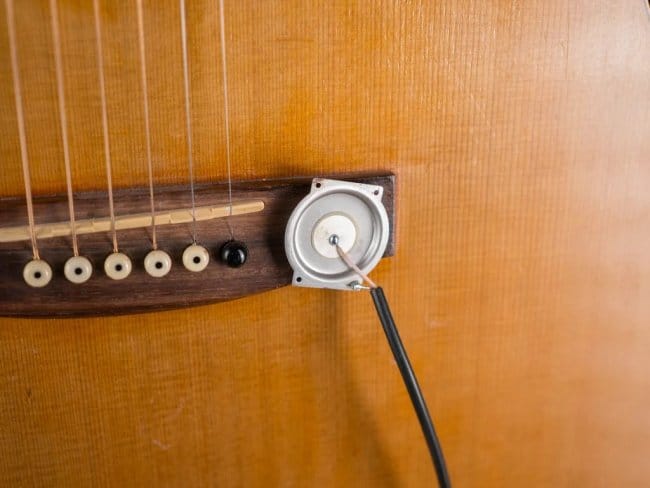

    Звукосниматель из крышки наручных часов
