    Как встроить разметочный рейсмус в стол циркулярной пилы

    Здравствуйте, уважаемые читатели и самоделкины!

    Как известно, в столярном деле изготовление любой детали начинается с разметки.
    У некоторых из Вас имеется циркулярная пила с параллельным упором. В этой статье Джон, автор YouTube канала «John Heisz — I Build It», расскажет Вам как можно встроить «разметочный рейсмус» в распиловочный стол.

    Этот способ очень прост, и займет буквально несколько минут.

    Материалы, необходимые для самоделки.
    — Листовая фанера, саморез по дереву.

    Инструменты, использованные автором.
    — Циркулярная пила с параллельным упором
    — Шуруповерт, шило
    — Ленточный шлифовальный станок.

    Процесс изготовления.
    Идея создать такую нехитрую оснастку к циркулярному станку родилась у автора словно сама собой. Толчком к тому была возникшая потребность разлинеить с высокой точностью поверхность очередной заготовки. Все линии предполагаемой разметки должны были быть предельно ровными и чёткими.

    Обычно в такой ситуации мастера прибегают к помощи разметочного рейсмуса или штангенциркуля. При работе с этими инструментами имеется шанс испортить разметку, соскочив с края, или дернув рукой. Также сама базовая кромка детали может быть шероховатой, и инструмент будет цепляться за нее.

    Но здесь инженерный ум автора пошёл дальше. Пришло предельно простое, отличное решение.
    Вокруг пильного диска почти в любой циркулярной пиле имеется съемный щиток. Он предназначен для быстрой замены диска и обслуживания механизма.

    Первым делом нужно поднять пильный диск, и прижать к зубцам боковую поверхность параллельного упора.
    Затем, при помощи острого шила, нужно разметить на щитке линию вдоль края упора.


    Сам щиток снимается, и на полученной линии шилом накалывается метка.



    При помощи тонкого сверла нужно проделать сквозное отверстие.



    Всё, что оказалось нужным для решения поставленной задачи — это заточенный саморез по гипсокартону. Последний попросту ввинчивается в щиток, прошивая его насквозь.


    Ключевым моментом, определяющим правильность работы готового приспособления, является степень выпячивания острия самореза относительно поверхности, в которой он «сидит». Острие должно выступать совсем незначительно, если вы хотите получить тонкие аккуратные линии разметки.


    Остается поставить щиток на свое место, и полностью опустить пильный диск.



    Регулируя положения параллельного упора, можно размечать заготовки, просто двигая их вдоль него. Острие самореза прочертит линии на нижней стороне деталей.

    При этом риск сделать кривую линию практически отсутствует.





    Таким образом можно разлинеивать разметочные шкалы, наносить координатные сетки, прочерчивать шипы «ласточкин хвост», и делать множество других полезных разметок быстро и аккуратно.







    Самое главное — не забыть выкрутить саморез после завершения разметки. Лучше всего сделать еще один сменный щиток, и устанавливать его по мере необходимости.


    Благодарю Джона за простой способ встраивания «разметочного рейсмуса» в стол циркулярной пилы.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как сделать простую 90-градусную направляющую для ручной циркулярки и лобзика

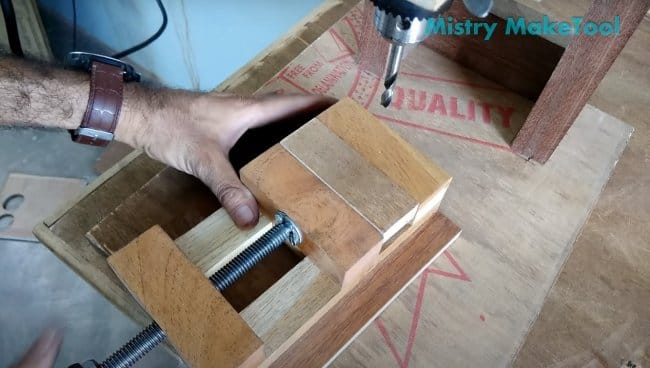

    Деревянные тиски для сверлильного станка (стойки с дрелью)
