    Автоматика для бака на дачу


    С началом весенне-летнего сезона актуальным становится вопрос полива на дачном участке. Правильно поливать не холодной водой из колодца, а теплой из емкости, установленной на дачном участке. Понятно, что в емкость воду нужно предварительно накачать из колодца. И очень удобно, когда процесс наполнения емкости автоматизирован. Т.е. насос включается, когда емкость пустая и выключается, когда она наполнена.

    Из этой стати мы с вами и узнаем, как это сделать.

    Инструменты и материалы:
    -Микроконтроллер ATmega328P Xplained Mini с кабелем для программирования;
    -Полипропиленовый поплавковый выключатель - 2 шт;
    -Реле KY-019;
    -Перемычки;
    -Электрический удлинитель;
    -Бочка с водой;
    -Внешний аккумулятор для питания ATmega328P;
    -Пластиковый контейнер для размещения электроники;
    -2 кронштейна для установки поплавковых выключателей
    -Изолента;
    -Клеевой пистолет;
    -Крепеж;
    -Дрель;
    -Отвертка;

    Шаг первый: удлинитель
    Сначала нужно подготовить удлинитель. Внутри него будет размещаться реле и нужно обрезать одну секцию контактов, с обеих сторон.



    Шаг второй: реле
    Следующий шаг - установить и подключить релейный модуль. Место для него подготовлено, а подключение простое. Один из проводов в кабеле нужно подключить не к контактной площадке, а к контакту «COM» реле. Затем нужно установить перемычку между контактом «NO» реле и второй контактной пластиной переноски.



    Шаг третий: установка поплавковых выключателей
    Дальше нужно установить в бочке два поплавковых выключателя. Выключатели мастер закрепляет на кронштейнах, а кронштейны крепятся внутри бочки, один вверху, второй внизу. После крепления кронштейнов нужно вывести наружу провода. Места крепления и отверстия под провода нужно загерметизировать.


    Шаг четвертый: подключение
    Вся электродетали устанавливаются в пластиковую коробку. Подключаются согласно схемы.


    Шаг пятый: программное обеспечение
    Дальше нужно загрузить на компьютер программу AtmelStudio 7.0.
    Открываем AtmelStudio. Кликаем «Файл» -> «Новый» -> «Проект».
    Затем «Исполняемый проект GCC C». Задаем проекту имя и место для хранения. Подтверждаем "ОК".
    Находим ATmega328P. Кликаем «ATmega328P» -> «ОК».
    В терминале кликаем «main.c».


    Удаляем код, который уже есть в main.c и вставляем код расположенный ниже.

    Дальше подключаем микроконтроллер к компьютеру и выполняем следующие действия.
    Кликаем на инструмент "молоток".
    Выбираем отладчик / программатор «mEDBG * ATML».
    Выбираем интерфейс «debugWIRE».
    Кликаем "start without debugging".
    Это действие запишет код в микроконтроллер.
    Теперь можно проверить, все ли работает правильно. К удлинителю нужно подключить любую нагрузку, например лампочку и проверить работу устройства.

    Все готово, осталось только протестировать работу устройства в реальных условиях.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Реле

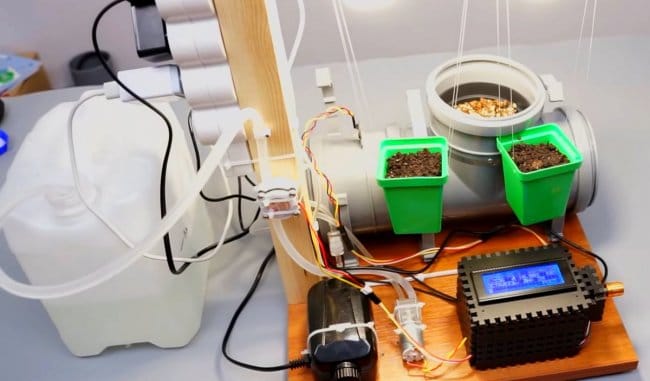

    Гидропоника с автоматическим управлением на Arduinо (часть 2)

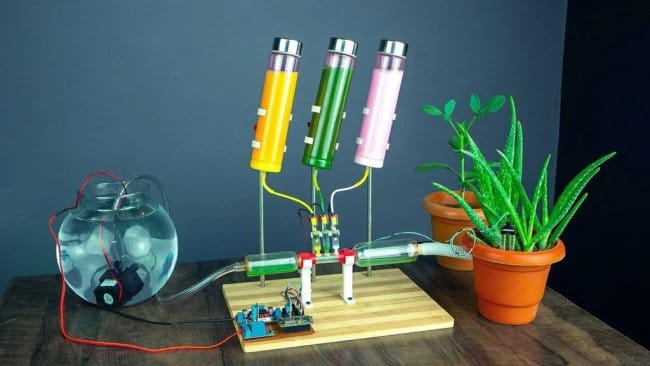

    Демонстрационная модель автоматизация полива и внесения удобрений
