    Адаптер для программирования модуля Wi-Fi ESP-01


    Из этой статьи мы с вами узнаем, как сделать свой собственный программатор ESP-01, используя модуль FTDI и некоторые другие комплектующие. Также мастер расскажет нам, как настроить Arduino IDE для программирования модуля ESP-01.

    Инструменты и материалы:
    -Перфорированная печатная плата;
    -4-контактный штыревой разъем - 2 шт;
    -6-контактный штыревой разъем;
    -Тонкая эмалированная медная проволока;
    -Переключатель мгновенного действия SPDT;
    -Тактовый переключатель;
    -Модуль Wi-Fi ESP8266 ESP-01;
    -Модуль программирования FTDI USB в TTL;
    -Кабель USB A - USB mini A;
    -Паяльные принадлежности;




    Шаг первый: сборка программатора
    Сначала нужно два 4-контактных штыревых разъема установить на ножки ESP-01.



    Затем устанавливаем модуль на плату. Устанавливаем рядом 6-контактный разъем.

    Устанавливаем на плату переключатели.



    Теперь нужно припаять все установленные на плату компоненты. Перед пайкой необходимо извлечь ESP-01 из 4-контактных разъемов во избежание перегрева и повреждения.




    Шаг второй: схема подключения
    Дальше нужно, согласно схемы, произвести подключение деталей. Для монтажа мастер использует медный провод с эмалью.
    В схеме, обычный переключатель используется для программирования, а тактильная кнопка для сброса.





    Шаг третий: программирование
    Для программирования потребуется мини-кабель USB A - USB mini A для подключения модуля программатора к компьютеру.

    После подключения заходим в диспетчер устройств компьютера. Это можно сделать через кнопку меню «ПУСК» на рабочем столе. В выпавшем меню находим "Панель управления" - "Оборудование и звук" - «Диспетчер устройств».

    Открыв диспетчер нужно проверить, есть ли там подключенное устройство. Если нет, значит, драйвер не был настроен или установлен для модуля FTDI. В этом случае нужно будет найти драйвер и установить его вручную.

    Затем открываем IDE Arduino и переходим в меню «Файл»> «Настройки».
    Кликаем значок «Дополнительные URL-адреса диспетчера плат», должно появиться диалоговое окно. Необходимо скопировать и вставить ссылку на менеджер плат для плат ESP8266 со страницы github ядра esp8266 Arduino.

    Ссылка: https://arduino.esp8266.com/stable/package_esp8266com_index.json
    Затем нажимаем два раза «ОК» для перехода в меню настроек.
    Кликаем Инструменты> Доска> Диспетчер плат.
    Находим " esp8266 " во вкладке поиска и устанавливаем последнюю версию.
    Переходим в Инструменты> Плата> и выбираем « Универсальный модуль ESP8266 » из предложенных вариантов.




    Затем переходим в Файл> Примеры> ESP8266> Blink.
    Нажимаем кнопку «Подтвердить», чтобы проверить эскиз тестирования (мигания). Если все правильно и в скетче нет синтаксических ошибок, должно появиться сообщение «Готово к компиляции» в поле вывода сообщения.
    Дальше вибераем свой COM-порт в меню «Инструменты» и нажимаем «Загрузить».
    Иногда IDE может застрять на этапе подключения, в этом случае нужно нажать кнопку «Reset» модуля программатора.
    После завершения загрузки должно появиться сообщение «Done Uploading».





    Программатор готов.




    Весь процесс по сборке и программированию такого устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: ESP8266 программатор

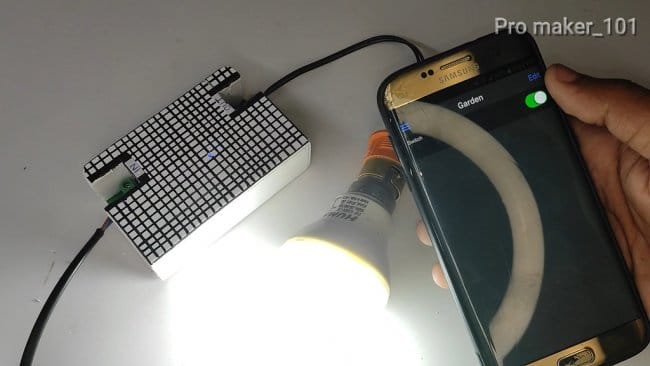

    Беспроводное устройство для управлением «умным домом» - аналог Sonoff
