    G300 - фрезерный ЧПУ-станок



    Мастер решил назвать этот ЧПУ фрезерный станок - G300, потому что 300 евро - это максимальная сумма, которую он готов был потратить на его изготовление. G300 в основном будет использоваться для обработки деревянных и пластиковых деталей, но его можно использовать и для работы с алюминием. Так же станок, при небольшой модификации, можно использовать как лазерный гравер или 3D-принтер.

    Инструменты и материалы:
    -3D-принтер;
    -Отвертки;
    -Гаечные ключи;
    -Шестигранный ключ;
    -Дрель;
    -Метчик ø5;
    -Уровень;
    --Штангенциркуль;;
    -Линейка;
    -Двухкомпонентный эпоксидный клей для пластика и металла;
    Список материалов можно скачать по этой ссылке.

    Шаг первый: дизайн
    При проектировании станка мастер придерживался следующих основных деталей:
    Рама из алюминиевого профиля 2040;
    V-слот 625ZZ ;
    Ремни GT2, армированные волокном;
    Ходовой винт для оси Z;
    3D-печатные элементы из PLA;
    Arduino с GRBL;
    Моторы Nema23 с TB6600;
    Фрезер Katsu (клон Makita RT0700C);
    Целью было создать станок с рабочей областью около 600x450 мм и ось по вертикали 60 мм. Общий размер ЧПУ (без блока электроники) составляет около 1000x800 мм.

    При проектировании мастер использовал программу Fusion360.
    Трехмерная модель была завершена с использованием библиотеки McMaster-Carr, уже включенной в Fusion360.






    Шаг второй: 3D-печать
    Основной используемый инструмент - это 3D-принтер, на котором будут изготавливаться все основные элементы G300. Рабочая поверхность принтера должна быть не менее 20x20 см.
    Мастер использовал принтер Tevo Tarantula с соплом 0,4 мм.
    Нить для печать - PLA;
    Толщина слоя 0,3 мм;
    30% заполнение;
    не менее 3-х линий периметра;
    край 5 мм по внешнему периметру;
    Файлы stl уже находятся в положении для печати, что обеспечивает наилучшее прилегание детали и минимальное использование опор.
    Файлы STL можно скачать здесь.

    Шаг третий: сборка рамы
    У двигателя Nema23, которые приобрел мастер, были отверстия с резьбой ø4 мм. Мастер рассверлил их и нарезал резьбу 5 мм.
    Затем собрал направляющие для оси Х и Y.




    Собрал их вместе.


    Собрал ось Z. Установил двигатели, ремни и т.д.





    Шаг четвертый: электроника
    Мастер разрабатывает специальную электронику для управления G300, которая состоит из двух отдельных Arduino. Первый управляет операциями ЧПУ с помощью программного обеспечения GRBL, а второй предназначен для управления скоростью шпинделя.

    Второй Arduino считывает требуемую скорость шпинделя из порта TX GRBL и сравнивает ее с реальной, измеренной ИК-датчиком, и проверяет соответствие скоростей с помощью системы PI / PID. Он также отвечает за аварийную остановку ЧПУ в случае обнаружения ошибок.

    Так как плата в стадии разработки, на данный момент он использует классическую схему.
    Мастер подключил концевые выключатели NC последовательно, так что в случае их повреждения ЧПУ остановится; Чтобы уменьшить шум, создаваемый кабелями двигателя нужно установить фильтр.




    Шаг пятый: программное обеспечение
    Теперь нужно загрузить GRBL.
    В настоящее время последней выпущенной версией GRBL является 1.1h.
    https://github.com/gnea/grbl/releases
    Перед загрузкой кода необходимо включить некоторые функции, отредактировав файл config.h, раскомментировав следующие строки:
    #define HOMING_SINGLE_AXIS_COMMANDS // Optional, useful for testing one axis at time
    #define HOMING_FORCE_SET_ORIGIN // Optional,I don’t like negative value of coordinates
    #define ENABLE_DUAL_AXIS // REQUIRED
    #define DUAL_AXIS_SELECT Y_AXIS // REQUIRED
    #define DUAL_AXIS_CONFIG_PROTONEER_V3_51 // Check if enabled

    Остальные параметры G300 можно ввести по умолчанию в файл config.h или позже с помощью консоли.

    Для загрузки мастер использовал Arduino IDE.
    Если используется неофициальная плата Arduino, может потребоваться загрузить дополнительные драйверы, например отсюда.
    Для создания 3D-объекта мастер рекомендует одну из этих программ, обе бесплатно:
    Fusion 360
    Freecad
    Следующее программное обеспечение позволяет обрабатывать GCODE. В зависимости от того, что нужно сделать, есть разные возможности:
    3D
    Fusion 360
    FreeMill
    2D
    Estl / CAM
    На ПК, с которого будет производится управление, нужно загрузить следующие инструменты:
    Candle
    Universal G-Code Sender
    LinuxCNC
    EstlCam
    UltimateCNC
    Первые три полностью бесплатны, EstlCam бесплатна, но нелицензионная версия имеет рекламу, UltimateCNC имеет некоторые разблокируемые функции только при покупке, но она также работает в бесплатной версии.
    G300 - фрезерный  ЧПУ-станок


    Шаг шестой: первый запуск/калибровка
    Сначала мастер проверяет работу станка по всем осям. Затем проверяет работу концевых выключателей, натяжение ремней и т.д.
    Дальше необходимо проверить калибровку шагов / мм, убедившись с помощью линейки, что реальные смещения совпадают с теми, которые указаны в программным обеспечением.



    Мастер спроектировал G300 как модульную машину. Помимо фрез с диаметром 65 и 52 мм можно разработать держатели для фрез другого диаметра. Так же на станок можно установить лазер или экструдер для 3D-печати очень больших объектов, до 600x440x60 мм. В этом случае, однако, необходимо будет внести изменения в оборудование, поскольку подключения Arduino Uno / Nano ограничены.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Собираем самостоятельно лазерный резак/гравер

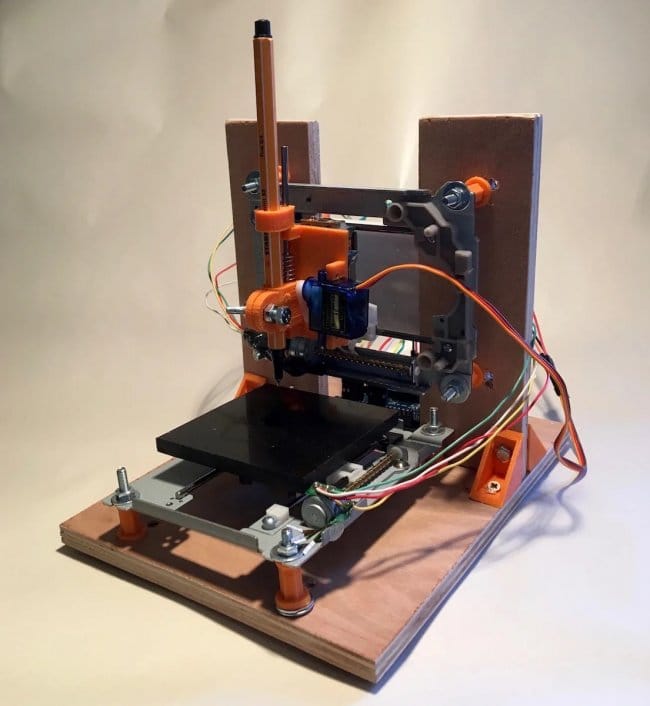

    Небольшой мини-плоттер из деталей DVD-привода
