    Гриль из бочки с откидной столешницей



    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей. Уверен, каждый из вас любит отдых на природе. Согласитесь, что может быть лучше, чем собраться в выходные с родными и друзьями на участке и отдохнуть от трудовых будней. А отдых в двойне будет приятнее, если дополнить его сочным шашлычком или барбекю. Именно поэтом предлагаю вам смастерить простой и в тоже врем удобный гриль. Для этого потребуется металлическая бочка. Ниже перечислю всё то, что потребовалось автору для изготовления, а потом начнём. В конце статьи вас ждет видео от автора, просмотрев его, процесс станет ещё понятнее.

    Размеры и количество всех деталей будут указаны на фото в процессе описания.

    Материалы:


    * металлическая бочка,
    * металлический уголок,
    * стальной пруток,
    * жесть,
    * дощечки,
    * круглая металлическая труба,
    * небольшие дверные петли (4 штуки),
    * болтики и гаечки,
    * 4 завесы,
    * баллончик черной термостойкой краски.

    Инструменты:


    * сварочный автомат,
    * угольник,
    * отрезной станок с диском по металлу и болгарка (можно обойтись одной болгаркой),
    * клепочник,
    * шуруповёрт.

    Шаг 1.


    Берем нашу бочку и размечаем её по высоте пополам. По линии разрезаем емкость на две части. Отставляем их пока в сторону.




    Шаг 2.


    Из металлического уголка нарезаем необходимое количество деталей (всё указано на фото). Из этих деталей свариваем две рамы по периметру срезов на половинках бочки.






    Шаг 3.


    Половинки бочки устанавливаем в подготовленные рамы и привариваем по углам.




    Шаг 4.


    Из листа бумаги вырезаем квадрат желаемого размера. Прикладываем его к одной из половин, обводим по контуру. Болгаркой вырезаем проем, то что осталось, не выбрасываем. Это будет низ гриля, через это проем будет убираться зала (поэтому размеры произвольные).





    Шаг 5.


    Снова из листа бумаги вырезаем прямоугольник (опять же размер произвольный). Прикладываем его к другой половине бочки, так же обводим и вырезаем. В этом месте будет дымоход.




    Шаг 6.


    Из профильной трубы и уголка вырезаем детали как показано на фото. Из них, используя угольник, свариваем две пары ножек.






    Шаг 7.


    Берем нашу нижнюю часть и привариваем к её торцам ножки. Затем устанавливаем конструкцию и усиливаем перекладинами, которые привариваем внизу между ножками по всем четырём сторонам.







    Шаг 8.


    Снова возвращаемся к отрезному станку и отрезаем очередную партию заготовок из профильной трубы и уголка. Из уголка свариваем раму, а из трубы деталь в виде буквы Т.







    Шаг 9.


    Детали, которые подготовили в предыдущем шаге, с помощью завес привариваем к одной короткой стороне. Сначала крепим раму (это основа откидного столика), затем к ней Т-образную деталь, это упор.








    Выставляем раму столика горизонтально, фиксируем как показано на фото, и привариваем перекладину для упора.



    Шаг 10.


    Отрезаем ещё одну партию деталей из уголка и стального прутка. Из уголков свариваем раму. Используя шаблон, привариваем поперек пруток. В итоге у нас получается решётка. Примеряем её на нижней части.









    Шаг 11.


    На этом этапе привариваем к нижней части верхнюю, через завесы. С другой стороны привариваем уголок и две полосы, между ними будет установлена деревянная ручка.







    Шаг 12.


    Берем отрезок трубы и прямоугольник из жести. На последнюю наноси разметку по диагоналям. В месте пересечения линий вырезаем отверстие по внутреннему диаметру трубы, последнюю привариваем. На свободном её конце привариваем гайку. Это дымоход.




    Шаг 13.


    На отрезном станке распускаем пруток на необходимое количество заготовок и придаем некоторым из них форму в виде скоб. Это ручки. Из тех деталей, которые остались ровными, свариваем раму. В неё ввариваем полоски жести так, как показано на фото. Это что-то вроде колосника.







    Шаг 14.


    В уже почти готовую конструкцию устанавливаем колосник, сверху кладём решетку и к боковине привариваем ручку. Так же с этой стороны к обеим частям жаровни, на одном уровне привариваем по одному колечку. Между ними в дальнейшем будет установлена цепочка, которая не даст крышке сильно опрокидываться назад.
    Далее красим нашу конструкцию термостойкой краской (цвет на ваше усмотрение).






    Шаг 15.


    На этом этапе дополняем нашу конструкцию деревянными деталями. Подготавливаем необходимое количество дощечек. Нарезаем их в нужный размер и обжигаем. Готовые детали закрепляем в раме откидного столика и между нижними перекладинами. На этом же этапе устанавливаем ручку.










    Шаг 16.


    На заключительном этапе прикручиваем болтиками дымоход и на небольшие петли с помощью клёпочника фиксируем снизу дверцу, через которую будет удаляться зола. Чтобы дверца фиксировалась в закрытом положении, снаружи, так же на заклепки, крепим лямку. На кольца сбоку цепляем цепочку необходимой длины, чтобы верхняя часть открывалась на угол чуть больше прямого.









    Гриль из бочки полностью готов. Можно звать гостей и приступать к готовке. Всем приятного аппетита и отличного отдыха на даче.



    На этом у меня всё, всем спасибо за внимание, удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Бочка Гриль

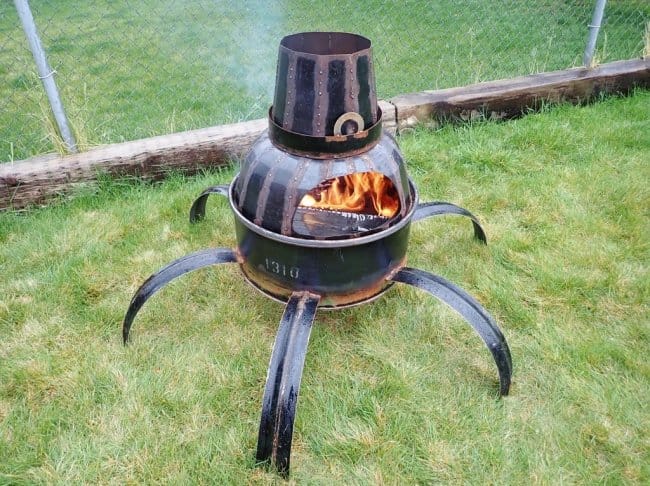

    Очаг из металлической бочки

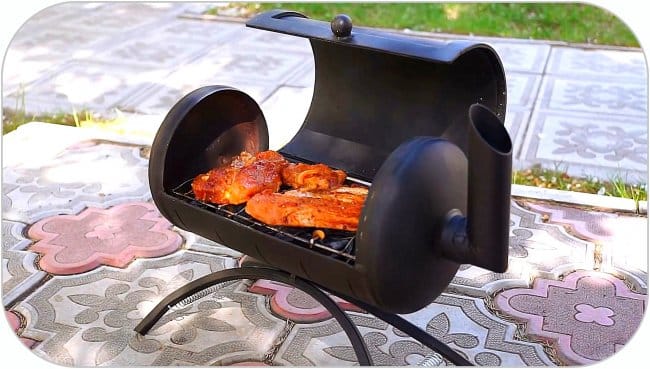

    Делаем простой угольный мини-гриль
