    Токарный станок по дереву из дрели и металлолома



    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей. Сегодня предлагаю вашему вниманию вариант изготовления небольшого токарного станка по дереву. Уверен, данная конструкция пригодится в мастерской и гараже. На ней можно с легкостью выточить ручку для инструмента, скалку или толкушку, да мало ли что в хозяйстве пригодится. К тому же для воплощения задумки, автор сея творения, использовал минимальный набор материалов (все можно без проблем приобрести в пункте приема металлолома) и инструментов. В общем, если вас заинтересовала данная идея, милости прошу. И так приступим. Чтобы процесс изготовления был более понятен, внизу закреплю видео от автора.

    Точные размеры приводить не буду, так как всё относительно и можно всё подобрать под себя.

    Материалы:


    * швеллер (на вскидку, 10-12 см шириной),
    * металлическая полоса,
    * листовой металл,
    * резьбовая шпилька,
    * металлическая труба,
    * болты с гайками и шайбами.

    Инструменты:


    * болгарка,
    * сварочный аппарат,
    * тиски,
    * сверлильный станок,
    * токарный станок (можно обойтись наждаком, так автор использует станок для заточки конуса (шпильки) для задней бабки),
    * разметочный инструмент.

    Шаг 1.


    В начале, необходимо изготовить основную часть станка – станину. Для этого от швеллера отрезаем заготовку необходимой длины, здесь всё зависит от длины деталей, которые вы собираетесь изготавливать на будущем станке. На заготовке размечаем и по меткам сверлим отверстия. Сначала обычным сверлом, затем насадкой коронкой, так как это делает автор. Далее соединяем отверстия прямыми линиями и по ним врезаем паз на всю длину нашей детали. Грани среза обрабатываем болгаркой с лепестковым кругом. Основа-станина готова.









    Шаг 2.


    Следующая деталь, которую изготовил автор – задняя бабка. От того же швеллера отрезаем заготовку подходящей длины. Это основание бабки. Далее от металлической полосы (сечение примерно 20х5 мм) отрезаем две детали длиной равно длине заготовки из швеллера. Эти планки привариваем к полкам швеллера так, как это делает автор. На получившейся детали выполняем разметку и сверлим отверстие. То, что у нас получилось, с помощью болта, гайки и шайбы фиксируем на станине. Болт подрезаем болгаркой, лишнее нам ни к чему.















    Шаг 3.


    Продолжаем сборку бабки. От полосы (здесь уже сечение примерно 50х10 мм) отрезаем заготовку примерно размером 50х50 мм. Примеряем её на основании. Привариваем посередине. Отлаживаем основу в сторону. Берем нашу резьбовую шпильку. Навинчиваем не неё три гайки так, чтобы их грани были в одной плоскости. Зажимаем шпильку в тисках и, не скручивая гайки, свариваем их вместе. После, скручиваем то, что у нас получилось, и обрабатываем швы болгаркой.










    Шаг 4.


    Теперь нашу удлиненную гайку примеряем к ребру на пластине основания и привариваем. Шпильку (точнее длинный болт) обрезаем на нужную длину, берем ту часть, которая со шляпкой. Торец стачиваем под конус. Подбираем подходящую деталь, как это делает автор, и привариваем к шляпке, получается ручка. На получившуюся деталь накручиваем гайку. То, что получилось, вкручиваем в основание. Задняя бабка готова.









    Шаг 5.


    От того же швеллера отрезаем ещё одну деталь подходящего размера (думаю по фото и видео, будет не сложно рассчитать её длину) и примеряем её к нашей станине как показано на фото. Затем привариваем эту деталь. Далее от полосы отрезаем заготовку длиной равной ширине швеллера и примеряем по месту. Так же привариваем.






    Шаг 6.


    Продолжаем сборку, как вы уже догадались, передней бабки. От трубы отрезаем заготовку-кольцо шириной равной ширине ранее отрезанной полосы. На станке обрабатываем кромки, доводим их напильником. Затем берем небольшую удлиненную гайку. Зажимаем в тиках, рассверливаем и привариваем к нашему кольцу. Далее разрезаем гайку с кольцом посередине. Затем то, что у нас получилось, привариваем к пластине. В этом узле будет крепиться дрель.















    Шаг 7.


    Теперь приступаем к изготовлению (если это можно так назвать, в станках по дереву не особо забираюсь) суппорта. Отрезаем отрезок полосы необходимой длины. Наносим на него разметку и сверлим два отверстия. Соединяем их линиями (как и в случае со станиной). Болгаркой вырезаем лишнее и обрабатываем срез. Отрезаем от полосы заготовку подходящей длины, она должна быть равна расстоянию от верхней точки станины до уровня центров между бабками. Используя магнитный угольник привариваем её перпендикулярно к ранее подготовленной детали.









    Шаг 8.


    Далее отрезаем отрезок уголка (полка примерно 50 мм) подходящей длины. На одной полке срезаем углы под угол примерно 45 градусов. Это опорная площадка для резцов. Так же примеряем её к стойке строго посередине и привариваем по внутренней стороне полки. Готовый узел закрепляем на станине, так же как и заднюю бабку, с помощью болта, широкой шайбы и гайки. Так же обрезаем лишнюю часть болта, чтобы не мешала. Можно конечно подобрать болты покороче, чтобы не портить длинные, видимо у автора таковых не оказалось. Станок практически готов.








    Шаг 9.


    На заключительном этапе необходимо предусмотреть удобное и быстрое крепление, с помощью которых, можно будет закрепить станок на любой удобной площадке, будь то верстак, небольшой стол или любая другая ровная поверхность. Для этого от уголка с подходящей полкой отрезаем две заготовки необходимой длины, примерно на 10 см больше ширины станины. Одну полку каждой заготовки обрезал по углам под углом 45 градусов. На второй полке выполняем разметку как показано на фото. По ней сверли по два отверстия. Затем получившиеся детали примеряем по краям станины срезанными полками и привариваем их. Далее примеряем в посадочное гнездо дрель, берём отрезок бруска и устанавливаем в его предварительно размеченный торец трезубец. Красим станок в понравившийся цвет. Фиксируем трезубец в патроне дрели, со второй стороны поджимаем заготовку конусом задней бабки. Всё как следует, зажимаем, выставляем суппорт и приступаем к испытаниям. В итоге получается вот такая коническая заготовка.




















    Вот собственно и всё. Ниже прикрепляю видео.


    Всем спасибо за внимание, если идея понравилась, берём на заметку. Всем удачи и до новых встреч в гостях у Самоделкина !!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

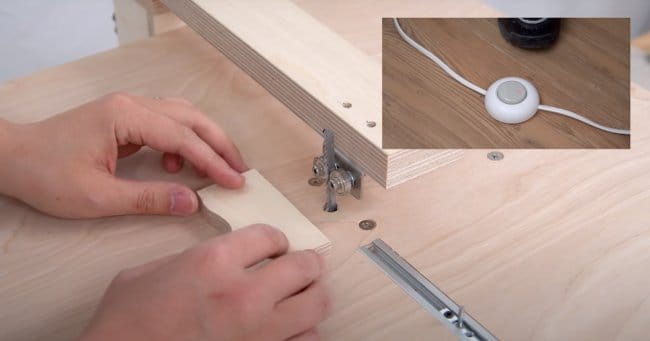

    Мини-станок из электролобзика

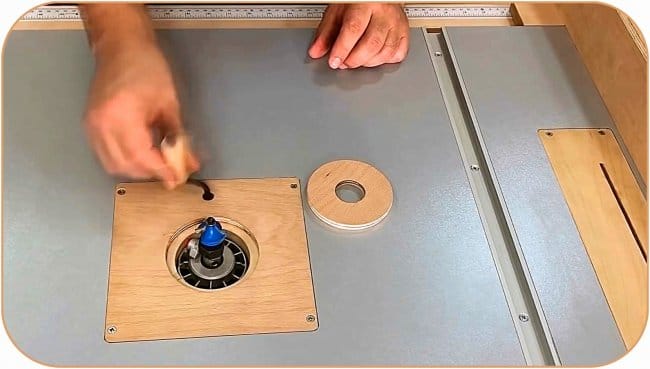

    Как сделать простой лифт для фрезера
