    Портативный регулируемый источник питания для макетной платы




    При проверки работы схемы на макетной плате требуется источник питания. Этот источник питания мастер сделал именно для такого случая.

    Основные задачи при его изготовлении были следующие:
    портативный (не больше макета и не требует внешнего питания)
    питание от аккумулятора
    зарядка от порта USB
    регулируемое выходное напряжение
    дисплей для отображения выходного напряжения и заряда аккумулятора
    легкое подключение
    Давайте посмотрим небольшое видео с демонстрацией работы устройства и процесса его регулировки/зарядки.

    Инструменты и материалы:
    -Литий-ионный зарядный модуль J5019 с повышающим преобразователем;
    -ЖК-дисплей вольтметр;
    -2-позиционный ползунковый переключатель - 2 шт;
    -18650 держатель батареи;
    -18650-аккумулятор;
    -6-контактный разъем штыревой разъем (2,54 мм между контактами);
    -Провода;
    -Винты M2 - 8 шт;
    -3D-принтер;
    -Паяльник;
    -Кусачки;
    -Отвертка;
    -Клеевой пистолет;


    Шаг первый: проектирование
    Изначально мастер планировал использовать плату TP4056 в проекте, но затем в своих запасах он нашел плату J5019.
    Плата J5019 идеально подходит под требования этого проекта:
    Зарядка через Micro-USB.
    Выходное напряжение: плавно регулируемое 4,3-27 В
    Ток зарядки: до 1А
    Ток разряда: максимальный 2А
    Максимальный ток на выходе: 5 В 1,4 А, 9 В 0,8 А, 12 В 0,6 А
    Схема для этого проекта очень проста:
    Положительный выход держателя батареи (BT1) подключен к выходу Bat + платы J5019 через первый переключатель (SW1A). А отрицательный выход напрямую подключен к выходу Bat.
    Vout + и Vout- подключаются к 6-контактному разъему. В данном случае он подключил Vout + к двум правыми контактами и Vout- к двум левыми контактам.
    Отрицательный вход вольтметра подключается непосредственно к выходу Bat-. Положительный вход подключен через второй переключатель (SW2A) к Bat + и Vout +, для возможности контролировать выходное напряжение и напряжение батареи.
    Корпус был разработан в программе Fusion360. Корпус был спроектирован так, чтобы его можно было легко напечатать на 3D-принтере и максимально компактно разместить все компоненты внутри.



    Шаг второй: 3D-печать корпуса
    Корпус был напечатан на 3D-принтере. Вся печать заняла около 1 часа 26 минут.
    Для печати использовалась прозрачная нить PETG

    Настройки при печати следующие:
    Сопло: 0.4mm
    Высота слоя: 0,15 мм
    Заполнение: 25%
    Температура: 230 °C
    Охлаждение: включить
    Поддержка: отключить
    Ниже можно скачать файлы .stl.
    Bottom.stl
    Top.stl




    Шаг третий: монтаж
    Перед тем, как соединять детали вместе, мастер рекомендует поместить все детали в корпус, чтобы выбрать правильную длину проводов. Затем производит монтаж согласно схемы. Держатель аккумулятора пока припаивать не нужно.






    Шаг четвертый: окончательная сборка
    Последний шаг - это собрать устройство.
    Устанавливает детали в корпус. Провода для держателя батареи нужно пропустить через отверстие в корпусе
    Дальше устанавливает вольтметр на место и прикручивает. Устанавливает штыревой разъем и переключатель.
    Прикручивает верхнюю крышку.

    Дальше нужно проверить детали. При необходимости зафиксировать их термоклеем.
    Последняя операция - припаять провода к держателю батареи и прикрутить его к корпусу.







    Все готово. Теперь нужно установить и зарядить аккумулятор.


    При подключении micro-USB к устройству загорится красный светодиод. Когда аккумулятор будет полностью заряжен - загорится зеленый светодиод.

    При подключении устройства к макетной плате нужно отрегулировать напряжение. Делается это с помощью отвертки. На лицевой панели корпуса есть небольшое отверстие, под которым располагается винт потенциометра установленного на плате.




    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

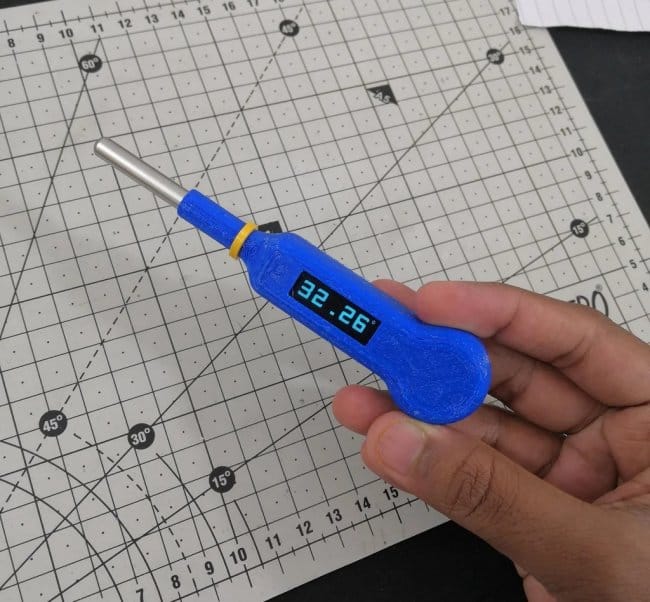

    Контактный цифровой термометр на базе датчика DS18B20
