    Простая схема акустического выключателя



    В этой статье мы с вами узнаем, как собрать простую схему, которая активируется от простого хлопка в ладоши. Схема не новая, но будет полезна начинающим самоделкин.

    Инструменты и материалы:
    -Мосфет IRF 3205;
    -Транзистор BC 557;
    -Пленочный конденсатор 400 В;
    -Переменный резистор 20 кОм;
    -Электретный микрофон;
    -Тактовая кнопка;
    -Светодиод 4В;
    -Аккумулятор 3,7 В;
    -Батарейный отсек;
    -Провод;
    -Паяльные принадлежности;









    Шаг первый: распиновка транзисторов
    Mosfet IRF 3205 - это N-канальный MOSFET. У него 3 ножки. Эти 3 ноги имеют разные названия. Если считать с левой стороны - 1) З-затвор (G-gate); 2) С-сток (D-drain); 3) И-исток (S-source).
    Транзистор - BC 557 - это PNP-транзистор. У него 3 ножки. Эти 3 ноги имеют разные названия. Если считать с левой стороны, первый слева вывод – коллектор, второй – база, третий – эмиттер.


    Шаг второй: монтаж
    Приступаем к монтажу. Соединяем пленочный конденсатор с затвором и стоком Mosfet. Затем мы соединяем базу и эмиттер транзистора через переменный резистор.

    Подключаем коллектор транзистора с затвором Мосфета. Припаиваем контактные площадки переключателя к затвору и истоку Мосфета.
    Соединяем положительную ножку микрофона с ножкой базой транзистора и отрицательную ножку микрофона с ножкой истока Mosfet.
    Дальше нужно подключить светодиодный светильник DC-4v к цепи. Подключаем положительную ножку светодиода к эмиттеру транзистора, а отрицательную ножку светодиода - к стоку Mosfet.




    В качестве источника питания используется аккумулятор 3,7В. Подключаем отрицательный провод держателя к ножке истока Mosfet, а положительный провод к ножке эмиттера транзистора.




    Все готово. Для того чтобы светодиод загорелся нужно просто хлопнуть в ладоши. Выключается схема нажатием на кнопку.
    Весь процесс по сборке схемы можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Часы с голосовым оповещением

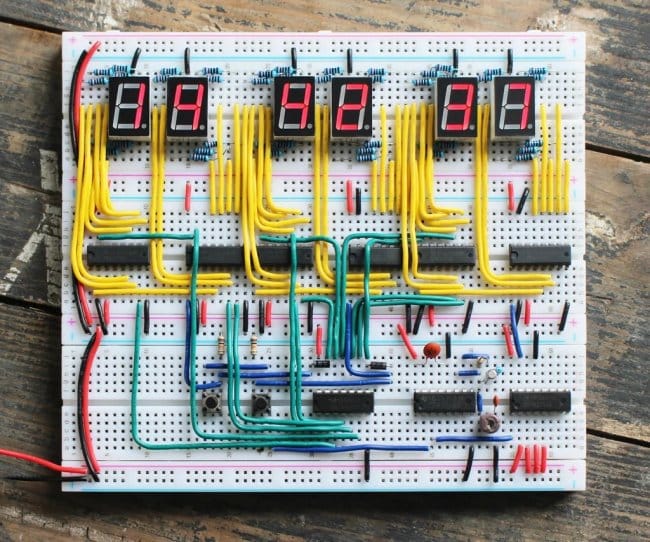

    Собираем часы на макетной плате

    7.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.4
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.6 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    22 комментария
    ALEXANDER BASHMAKOV
    Автор - а компьютер слабо собрать таким монтажем?  Или площадь квартиры не позволит?  Ну когда же вы , самоделкины научитесь применять нормальный печатный монтаж! Извращенци , какие то!
    Гость Сергей
    И все это для того, чтобы управлять тусклым светодиодиком? В МК была схема: сеть 220, мост, тиристор последовательно с нагрузкой в цепи анода, управляющий электрод тиристора запитан через делитель напряжения с емкостным фильтром и угольный микрофон. Для приведения в выключенное состояние тиристор закорачивается кнопкой. Никаких усилителей! И нагрузка, если тиристор КУ-202, 2 килоВатта! Единственное "но" - нагрузка должна работать от постоянного тока - лампа накаливания, нагревательный элемент, коллекторный электродвигатель и т.п.
    ino53
    Цитата: sergeyp
    Так вот и я про ето! Перевернуть по горизонтали... ))
    Во! Ведь кто-то писал недавно:
     если на клетке с тигром увидишь табличку кролик- не верь глазам своим! ...
    xaxa

    sergeyp
    Цитата: ino53
    вопрос - а зачем?

       Величина этого пульсирующего при закрытом тиристоре обратное для такого включения светодиода а светиться он сможет только от батареи (при открытом тиристоре, да и то неярко: 36 КОм... Обратное у них около 50 В... ? )))
    Другое дело, как нарисован, десять лет не замечал..
       Так вот и я про ето! Перевернуть по горизонтали... ))
    ino53
    Цитата: sergeyp
    Диодиком бы его зашунтировать... )))
    Нескромный вопрос - а зачем? На него ведь постоянка идет, вернее, пульсирующее. Да и он в момент "провала" справа не пускает напругу слева на разрядку... pardonДругое дело, как нарисован, десять лет не замечал...

    sergeyp
    ino53,
       Светодиод как-то не по феншую, не?

       Диодиком бы его зашунтировать... )))
    sergeyp
    Цитата: ino53
    вопрос - зачем?

       Как вариант, и то и другое, бывает нужен один из них. Если тема экономии, то первый, и с фотодатчиком. Второй- как дистанционный выключатель с предсказуемой реакцией. Но схемы должны работать надёжно и легко регулироваться (по времени и чувствительности)... )))
    ino53
    Цитата: sergeyp
    про триггер с двумя устойчивыми состояниями
    Вот с "Паяльника" вроде непротиворечивая схема.
    Но есть вопрос - зачем? Уходишь не матюкнувшись - и свет все выходные горит (плавали, знаем!) А тут через некоторое время гаснет, непроизвольная реакция - Б....!, и снова светло... pardon

    sergeyp
    ino53,
       Похоже на триггер Шмитта, но я-то про триггер с двумя устойчивыми состояниями (могу быть и неправ)? )))
    ino53
    Цитата: sergeyp
    Вы в своих разработках до триггеров не дошли, судя по той публикации... )))

    sergeyp
    ino53,
       Ну супербет сейчас хватает, главное обеспечить устойчивость каскада, а триггер можно и на паре полевиков (сейчас не дефицит) Вы в своих разработках до триггеров не дошли, судя по той публикации... )))
       п.с. их ещё называли выключатели -хлоп-хлоп- по принципу...
    ino53
    Цитата: sergeyp
    для надёжного переключения триггера она (в разумных пределах) нужна. )))
    А мне вот эти ребята нравятся... pardon
    sergeyp
    Цитата: ino53
    Какая то у меня нездоровая антипатия к ПОС в звуковых трактах..

       В звуковых да, но здесь мы звука не слышим, а для надёжного переключения триггера она (в разумных пределах) нужна. )))
    ino53
    Цитата: Иван_Похмельев
    ino53 не разрабатывал своей схемы (Вы думаете, ему это надо?),
    Ну почему, тоже когда то через это проходил... pardonРазработка и использование акустических выключателей освещения
     Без звука схема долго будет оставаться во включённом состоянии.
    Пожалуй, не долго, а очень долго, ведь из-за неизбежных утечек через транзистор полевик будет постоянно открыт. yes
    Цитата: sergeyp
    вот эта схема обладает достаточной чувствительностью
    Какая то у меня нездоровая антипатия к ПОС (R3, С2) в звуковых трактах... smiles

    Иван_Похмельев
    Цитата: nikvas
    его схемы работает только во время громкого звука, и без звука выключается.

    1. ino53 не разрабатывал своей схемы (Вы думаете, ему это надо?), а только исправил вопиющие ошибки, ведущие к полной неработоспособности авторского варианта.
    2. Без звука схема долго будет оставаться во включённом состоянии. Если для исключения влияния утечек зашунтировать конденсатор на затворе полевика резистором на несколько сот килоом, то возвращение в исходное состояние будет быстрее.
    sergeyp
    Цитата: nikvas
    почему не дать свою рабочую схему.

       Согласен, вот эта схема обладает достаточной чувствительностью и триггером, проверена и работает! ))) :
    nikvas
    Странно, почему не дать свою рабочую схему. Представленная схема не рабочая! ino53 попытался довести её до ума, но и его схемы работает только во время громкого звука, и без звука выключается.
    Иван_Похмельев
    это PNP-транзистор. У него 3 ножки. Эти 3 ноги имеют разные названия.
    Мало того, что названия разные, у них ещё и разное назначение.))
    Но было бы забавно, если бы все три ноги одинаково назывались.))
    Пленочный конденсатор 400 В;
    Совершенно неважно в этой схеме, на какое напряжение конденсатор, важен его скрытый от всех номинал.))
    Светодиод 4В;
    А это что за зверь?

    Забавно, что неуч Creative World45, опубликовавший схему, неработоспособность которой наотмашь бьёт по глазам, гордо именует себя "Professional Electrician": ещё и Youtuber & Digital Marketer . xaxa

    ino53
    Цитата: pogranec
    он демонстрирует как работает
    Вполне возможно, никаких проблем, просто схема изображена с ошибками, вот sergeyp одну привел. Нередкая вещь, вот на днях Похмельев меня в такую же носом ткнул... pardon


    pogranec Автор
    ino53,
    Извини, POGRANEC, но эта схема в принципе неработоспособна
    А физически он ее по схеме собрал?  Я в том смысле, что в конце видео он демонстрирует как работает схема. Примерно 2:10 повремени

    sergeyp
    ino53,
    NO COMMENTS ...
       п.с. если на клетке с тигром увидишь табличку кролик- не верь глазам своим! ...
    ino53
    Извини, POGRANEC, но эта схема в принципе неработоспособна. Не говорю о том, что транзистор ВС557 на схеме обратный, в описании прямой, правильно в описании. Саму схему перерисовал так, чтобы понятней было. Рядом - рабочий, КМК, вариант. pardon
