    Трубогиб из простого гидравлического домкрата своими руками



    Привет всем самоделкиным! В сегодняшней статьи я постараюсь вам подробно описать и показать изготовление, как всегда, полезной самоделки. Данная самоделка по большей части пригодится тем самоделкиным, которые, любят частенько помастерить что-либо из металла или просто сварщикам, которые, в свою очередь часто работают с металлическими трубами. А соберём мы сегодня гидравлический трубогиб.

    Основной гидравлической частью конструкции у нас будет служить обыкновенный гидравлический домкрат. Поэтому если у вас такой домкрат уже имеется, то сильно тратиться на постройку данной самоделки вам не придётся. Но даже если его нет, то купив такой домкрат он наверняка пригодиться в хозяйстве особенно автолюбителям, а вынимать и ставить домкрат из конструкции можно быстро и просто. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

    Для данного трубогиба нам понадобится следующее, а именно:
    - Гидравлический домкрат
    - Лист толстого металла (металлическая плита)
    - Металлический уголок
    - Металлическая труба
    - Отрезок металлической трубы квадратного сечения
    - Отрезок металлической трубы прямоугольного сечения
    - Винты
    - Металлические шайбы

    Из инструментов нам также понадобится следующее:
    - Болгарка
    - Отрезные и шлифовальные диски на болгарку
    - Линейка
    - Какая-нибудь краска для защиты самоделки от коррозии
    - Шестигранники
    - Маркер
    - Строительный уголок
    - Сверлильный станок или обыкновенная дрель
    - Набор сверл необходимого диаметра
    - Какое-нибудь смазочное масло
    - Сварочный аппарат
    - Все необходимые принадлежности для работы со сварочным аппаратом
    - Молоток
    - Остроконечное зубило
    - Метчик (для нарезания внутренней резьбы)

    Изготовление гидравлического трубогиба:
    Начнем сборку данной самоделки с основания. Основанием данной самоделки будет лист толстого металла, или так называемая металлическая плита. На этом листе металла будет располагаться гидравлический домкрат и остальная часть конструкции. То есть размер этого листа должен быть немного больше чем подошва домкрата. Не обязательно использовать металлический лист такой же толсты как использовал автор, если вы не планируете гнуть какие-нибудь очень толстые трубы.

    После того, как мы определились с размерами основания, начинаем с этим самым основанием работать. Для начала в нем необходимо высверлить четыре сквозных отверстия по углам основания. Через эти отверстия будем крепить конструкцию к поверхности, на которой она будет установлена (пол, стол и т.д.). Для этого сначала места под высверливания этих самых отверстий, далее при помощи молотка и остроконечного зубило делаем насечки (чтобы при сверлении не повело сверло). И высверливаем, сверлить металл такой толщины, конечно, лучше всего используя сверлильный станок. Сверлив такой металл, не забудьте капнуть пару капель какого-либо смазочного масла на сверло, так процесс сверления пойдет легче.


    Затем нам необходимо позаботиться об креплении самого домкрата на металлической пластине. В подошве домкрата имеются сквозные отверстия в количестве трёх штук. Так вот с помощью этих отверстий будем крепить домкрат к нашей металлической пластине. Располагаем домкрат на пластине примерно также как это сделала автор на фото ниже. Маркером ставим метки где необходимо высверлить отверстия под крепёжные винты. Важно надежно крепить домкрат у основания, для того чтобы во время работы этот домкрат ни куда не отскочил.


    После того, как на металлической пластине оставили метки под крепёжные отверстия домкрата, их собственно необходимо высверлить. Диаметр этих отверстий должен быть таким чтобы можно было в них нарезать резьбу под подходящие крепёжные винты. Высверлив отверстия, вооружаемся подходящим метчиком для нарезания внутренней резьбы, и нарезаем эту самую резьбу.





    Так мы плавно переходим к изготовлению, давящей лапки домкрата. Для неё нам понадобиться ещё один металлический прямоугольник, который можно вырезать от той же самой металлической плиты. Здесь уже желательно использовать металл по толще, так нагрузка на этот узел будет по больше. Размер этой детали должен немного превышать размер лапки самого домкрата. Также нам понадобится металлический уголок, от которого необходимо отпилить отрезок, равный длине, взятого ранее, металлического прямоугольника.


    Две наши ранее упомянутые заготовки необходимо соединить между собой. Соединять их естественно будем при помощи сварочного аппарата. Сваривать их между собой необходимо точно также как сделал это автор (см. фото). Данное сварное соединение будет находиться под относительно большой нагрузкой поэтому, стоит надежно проварить все места соединения этих двух деталей. После сварки рекомендую отшлифовать сварные швы, для придания монолитности детали, для этого можно использовать болгарку со шлифовальными дисками.





    В принципе, давящая лапка у нас уже готова, и в целом ею уже можно пользоваться, но делать это будет весьма и весьма небезопасно. Так как под действием большой нагрузки, эта может выскочить, и тем самым что-либо или кого-либо покалечить. Так вот чтобы нам этого избежать необходимо на нижнюю часть этой лапки приварить «отбортовку». Размеры и форма этой самой отбортовки напрямую зависит от вашего домкрата, а точнее от того какой формы и размера у него лапка. Автор самоделки для этого использовал металлическую трубу с квадратным сечением, от которой отрезал буквально один сантиметр трубы и приварил его к центру нашей ранее изготовленной давящей лапки.




    Переходим к изготовлению опорной стойки, в которую будет упираться труба, которую, мы будем гнуть. Для этой стойки возьмём прямоугольную металлическую трубу, чем она будет шире, тем надежнее эта часть конструкции будет, и тем самым большую по толщине трубу мы сможем взять. Длина этой металлической трубы с прямоугольным сечением, должна быть чуть длиннее высоты взятого вами домкрата с надетым на него лапкой. Но сама это труба будет являться именно стойко для этой опорной части, к которой необходимо будет приварить пару металлических труб.


    Длина этих труб естественно должна быть больше ширины стойки, длиннее примерно на 10 см. Отрезав два одинаковых отрезка трубы привариваем их к трубе с прямоугольным сечением, у самого края с двух противоположных сторон, точно также как это изображено на фото ниже. Этот узел высоко нагруженный, поэтому стоит проваривать все места соединения. Более того в некоторых случаях могут понадобиться дополнительные раскосины для придания большей надежности. Проварив не забываем зашлифовывать сварные швы.





    Только после выше описанных действий привариваем нашу стойку к металлическому основанию. Эту самую стойки необходимо приваривать к краю самого основания, таким образом, чтобы установленный домкрат стоял максимально в плотную. Это нужно для того чтобы не было эффекта «рычага» и более равномерно распределялась нагрузка. Также, при установке этой стойки рекомендую использовать уголок, чтобы приварить стойку ровно перпендикулярно основанию. Хорошо провариваем все места соединения так как узел нагружен, и тоже, как и с трубами сверху в некоторых случаях для усиления конструкции могут пригодиться дополнительные раскосины.




    Все готово! Теперь остается лишь покрасить самоделку какой-либо краской, для её защиты от коррозии, а также установить сам домкрат на основание и основание прикрутить к какой-либо поверхности. После этого можно приступать к работе.







    Вот видео автора самоделки:


    Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Безопасная трубка для сноркелинга (подводного плаванья)

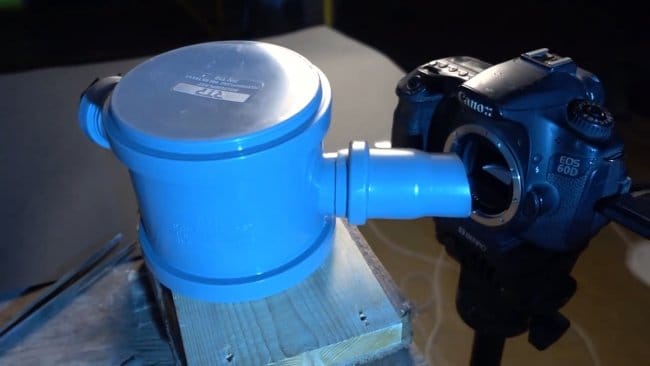

    Спектрограф из сантеха своими руками
