    Автоматика для погружного насоса и резервуара




    В этом статье мастер предоставит нам свой проект со схемой таймера 555 по автоматизации скважины или колодца и наполнению резервуара наверху.

    Мастер сделал полную схему на самодельной печатной плате из пластикового листа, также можно скачать файл Gerber и заказать печатную плату.

    Инструменты и материалы:
    -Таймер 555 IC (1 шт.);
    -BC547 NPN-транзистор (2 шт.);
    -Резисторы 1 кОм 0,25 Вт (2 шт.);
    -Резисторы 22 кОм 0,25 Вт (3 шт.);
    -Резистор 180 кОм 0,25 Вт (1 шт.);
    -Резисторы 1M 0,25 Вт (2 шт.);
    -Светодиод 1.5В 5-мм (1 шт.)
    -Диод 1N4007 (1 шт.);
    -Конденсатор 100 нФ;
    -Реле SPDT 12В 30 А (1 шт.);
    -Разъемы;
    -Ползунковый переключатель (1P2T);
    -Пользовательская плата;
    -Паяльные принадлежности;
    -Две пластиковые емкости;
    -Трубки;
    -Насос;

    Шаг первый: схема
    Схема очень проста, ее легко можно сделать с некоторыми базовыми электронными компонентами.
    Мастер использовал микросхему таймера 555, реле на 30 А и некоторые другие компоненты. Выбор реле обусловлен мощностью насоса. Так же в схеме присутствует выключатель для ручного отключения насоса.

    Шаг второй: работа устройства
    На фотографии контейнер с левой стороны - это верхний резервуар, а контейнер справа - колодец или скважина.
    Насос автоматически запускается при следующих условиях:
    Уровень воды в верхнем баке ниже отметки «ВКЛ».
    Уровень подземных вод выше уровня UL1.
    Ручной переключатель S1 должен быть в положении «ВКЛ».
    Насос автоматически остановится при следующих условиях:
    Уровень воды в верхнем баке достигает уровня «ВЫКЛ».
    Уровень подземных вод ниже уровня UL1 .
    COM провод должен быть всегда под обрез воды и в верхнем и в нижнем резервуаре.

    Шаг третий: плата
    Схему мастер будет собирать на пластине из пластика. При желании можно заказать плату на специализированном сервисе. Здесь можно скачать файл PCB Gerber.



    Для изготовления платы мастер сначала делает и распечатывает шаблон. Затем шаблон наклеивает на пластик и сверлит монтажные отверстия.




    Размещает и припаивает компоненты на плате.





    Подключает провода для датчиков резервуаров, питание для насоса 220В и и для управляющих цепей 12В.




    Все готово, осталось только все подключить и проверить в работе.


    Весь процесс по сборке и тестированию данной схемы можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Реле NE555

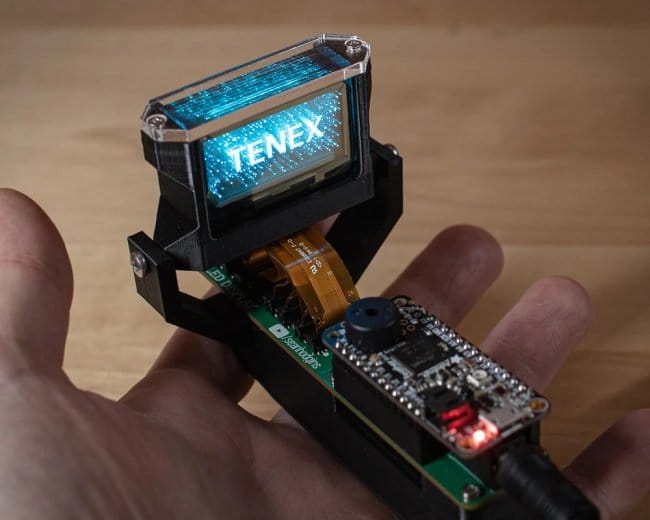

    Твердотельный объемный OLED-дисплей с демонстрацией голограммы
