    Измельчитель на основе мотора бензо-триммера


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению дробильной машины на основе бензо-триммера, вернее мотора от него. Плюс такой самоделки в том, что она автономная, работает все на бензине, дробить устройством можно стебли кукурузы, ветки, початки кукурузы, а при некоторой модернизации можно и молоть траву. Собрано все просто и вполне безопасно, если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - листовая сталь;
    - дверные петли;
    - мотор от бензо-триммера;
    - уголок;
    - стальные пластины;
    - кусок круглой трубы.

    Список инструментов:
    - токарный станок;
    - сварочный аппарат;
    - дрель;
    - болгарка;
    - рулетка, маркер.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка двигателя
    Первым делом нужно подготовить двигатель, автор обрезал часть корпуса сцепления так, чтобы остался только вал. Далее под этот вал автор выточил на токарном станке фланец, при помощи которого на вал можно установить нож. Также при помощи токарного станка были выточены две шайбы, которые позволили надежно зафиксировать нож на валу.



















    Шаг второй. Рама станка
    Свариваем крепкую раму для самоделки из уголка и стальных пластин. Далее к раме привариваем стальные уши, к ним прикручиваем двигатель бензо-триммера. В целях безопасности здесь все должно быть сделано очень крепко.






    Шаг третий. Нож
    Нож для самоделки автор взял уже готовый от триммера, он с двумя лопастями, хотя более продуктивно нужно использовать с тремя. Автор также по каким-то своим соображениям обрезал нож, изменив его профиль.





    Шаг четвертый. Корпус и испытания
    Свариваем корпус из уголка и листовой стали. Далее одну половинку привариваем к основной раме, а вторую завешиваем на дверные петли, чтобы получилась легко открывающаяся дверка. Дверь фиксируется всего одной гайкой, тут бы хорошо использовать гайку со стопорным кольцом, чтобы она не откручивалась от вибраций.













    В завершении автор приварил кусок трубы, которая служит горловиной. Можно заводить мотор, обороты устанавливаются экспериментально. Дробит самоделка отлично, так можно дробить початки и стебли кукурузы. Мобильность позволит расположить устройство в любом удобном для ведения хозяйства месте, кроме закрытых помещений.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: дробилка Триммер

    Приспособление для мытья деталей, инструментов и пр.

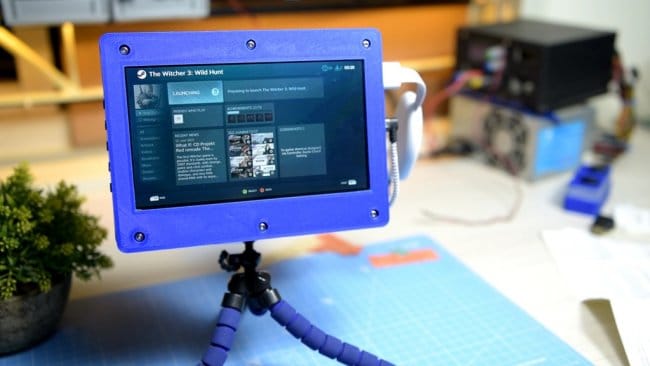

    3D-печатная рамка для сенсорного монитора
