    3D-печатная рамка для сенсорного монитора


    Из этой статьи мы с вами узнаем, как сделать рамку для небольшого сенсорного экрана. Этот экран поддерживает различные устройства, такие как игровые консоли, Рассбери, ПК и т.д. Главной особенностью данной рамки является возможность установки ее на штатив.

    Инструменты и материалы:
    -3D-принтер;
    -Металлическая сетка от динамиков;
    -Крепеж;
    -Двусторонний скотч;
    -Переходник под винт для штатива;
    -7-дюймовый сенсорный QLED-дисплей;
    Шаг первый: распечатка деталей
    Сначала нужно распечатать несколько деталей рамки.
    Передняя часть рамки
    Задняя часть
    Экран ввода/вывода
    Кнопки с буквами, соответствующими их функциям.
    Крепление Power Bank
    Крепление для штатива

    Есть две версии крепления для штатива, вы можете распечатать тот, который нравится.
    Материалом для печати является нить ABS. Скорость печати 40 мм / с.








    Файлы для печати деталей можно скачать здесь.

    Шаг второй: подготовка деталей
    После печати деталей, нужно подготовить их к сборке.
    Задняя часть
    Вставьте все шестигранные гайки M3 в гнезда, как показано на фото.
    Передняя часть рамки
    Наклейте двустороннюю ленту к внутренней части. На двусторонний скотч будет приклеиваться дисплей.
    Добавьте кнопки и экран ввода / вывода на их места.
    Вырежьте сетку и приклейте ее к треугольным отверстиям вверху и внизу.







    Шаг третья: сборка
    Сбоку дисплея есть кнопки управления. Нужно аккуратно, под углом, вставить кнопки дисплея в кнопки рамки, и затем прижать дисплей к двустороннему скотчу, наклеенному ранее на деталь рамки.


    Устанавливает крепление штатива.
    3D-печатная рамка для сенсорного монитора

    Устанавливает заднюю часть и фиксирует винтами.



    Закрепляет и подключает внешний аккумулятор. Прикручивает рамку к штативу.

    Все готово. Теперь можно подключить к монитору источник видео и проверить работу.

    Весь процесс по изготовлению такого устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Измельчитель на основе мотора бензо-триммера

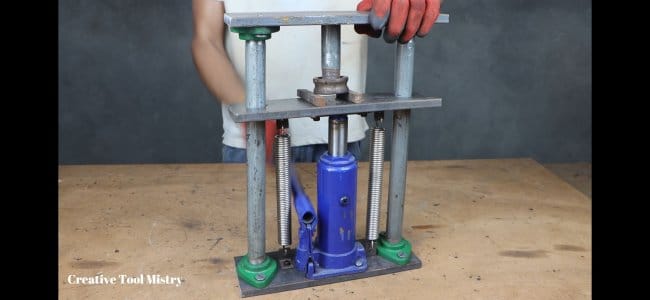

    Гидравлический пресс для запрессовывания подшипников и не только, из подручных средств
