    Портативный Bluetooth-динамик с корпусом напечатанным на 3D-принтере



    В этой статье мастер-самодельщик с ником JGJMatt расскажет нам, как он сделал звуковозпроизводящее блютус-устройство карманного формата.

    Эта конструкция включает только один высококачественный динамик с двумя пассивными излучателями и работает от батареи с радиусом действия Bluetooth 10 м +.

    Инструменты и материалы:
    -3 дюймовый аудио динамик;
    -Усилитель Bluetooth MH-M38 мощностью 5 Вт;
    -Аккумулятор Lipo 18650;
    -Модуль TP4056;
    -Модуль 4A 3.7V Battery BMS;
    -Сенсорная кнопка TTP223;
    -Модуль Mosfet IRF520;
    -Басовый пассивный радиатор 2x 50 мм x 90 мм;
    -3D-принтер;
    -Суперклей;
    -Наждачная бумага;
    -Аэрозольная краска;
    -Полиуретановый герметик;
    -Паяльник и припой;






    Шаг первый: дизайн и печать
    Чтобы спроектировать корпус мастер использовал программу Fusion 360.
    Корпус устройства состоит из двух печатных частей, основного корпуса и нижней крышки. Задача была сделать его как можно более компактным.

    Настройки для печати следующие:
    Основной корпус
    Материал: PLA +
    Скорость: 30 мм / с
    Температура: 215 ° C
    Сопло: 0,8 мм

    Нижняя крышка
    Материал: TPU
    Скорость: 30 мм / с
    Температура: 215 ° C
    Сопло: 0,8 мм

    Нижняя крышка напечатана из TPU, чтобы уменьшить вибрацию.
    Файлы для печати, а также файл для редактирования, можно скачать ниже.
    Мини-динамик. F3d
    Мини-динамик Main.stl
    Мини-динамик Lid.stl








    Шаг второй: покраска
    Перед покраской мастер шлифует детали корпуса наждачной бумагой от 80 до 220 грит.
    Покрывает детали грунтовкой. После высыхания грунтовки еще раз шлифует детали наждачной бумагой 400 грит.
    Затем окрашивает черной аэразольной краской.



    Шаг третий: электроника
    Для защиты батареи мастер использует в схеме модуль BMS, а плата TP4056 используется только для зарядки.
    К контактным площадкам B + и B- платы TP4056 припаивает провода. Вторые концы проводов платы припаивает к батареи соблюдая полярность.

    Так же к батареи припаивает провода от платы BMS. На выходе BMS есть две контактные площадки P + и P-. К P + припаивает V + сенсорной кнопки и VBAT усилителя.
    К P- припаиваем GND кнопки и S мосфета.
    Ну и последняя цепь: сенсорная кнопка OUT - мосфет G - мосфет D - усилитель GND.
    Теперь нужно припаять к выходу усилителя динамик и схема готова.









    Шаг четвертый: сборка
    Теперь можно приступить к сборке устройства.
    По краю отверстия для динамика наносит полиуретановый герметик. Устанавливает динамик в отверстие.
    Наносит суперклей на выступ двух басовых пассивных радиаторов и устанавливает их в отверстия.
    Приклеивает сенсорный выключатель к внутренней стенке корпуса. Внутрь корпуса добавляет синтепон. Наносит на край корпуса герметик и соединяет две части.







    Шаг пятый: использование устройства
    Перед первым использованием устройства необходимо его зарядить. Подключаем микро-USB к разъему, на плате должен загореться красный светодиод. По окончанию зарядки светодиод будет гореть синим цветом.

    После окончания зарядки нужно включить его прикоснувшись к месту нахождения сенсорной кнопки. Затем нужно установить сопряжение со смартфоном по блютуз. Теперь осталось только включить воспроизведение музыки на смартфоне и она автоматически будет звучать через динамик устройства.



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Бумбокс со стереодинамиками и каналом WiFi / Bluetooth 5.0

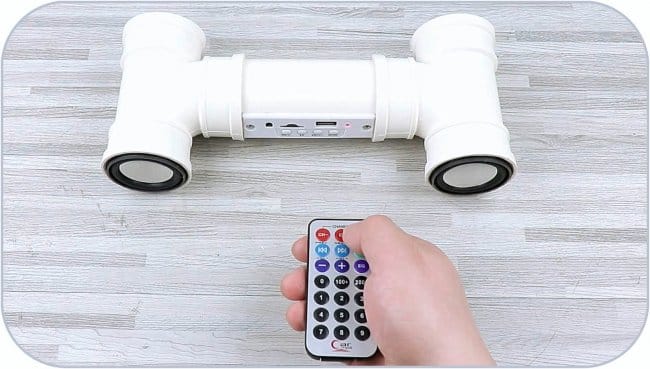

    Делаем простую Bluetooth колонку из пластиковых труб
