    Плоттер ЧПУ своими руками



    В этой статье мастер поделиться с нами своим опытом по сборке плоттера ЧПУ. Сборка не сложная, и доступна большинству умеющих держать в руках инструмент.

    Инструменты и материалы:
    -Фанера;
    -3 направляющих для ящиков, длина 28 см;
    -2 подшипника (от спиннера, роликовых коньков и т. д.);
    -Доска;
    -Угловые кронштейны;
    -Крепеж;
    -Arduino Uno;
    -Драйвер TB6600 - 2 шт;
    -Два мотора Nema 17;
    -Серводвигатель SG90 с металлическими шестернями;
    -Зубчатые шкивы + ременной комплект;
    -Блок питания 12в (от ПК);
    -Отвертка;
    -Ножовка;
    -Паяльник;
    -Дрель;
    -Компьютер с ПО;



    Шаг первый: основание
    Для основания мастер использует лист фанеры. По краям основания необходимо, параллельно друг другу и краю основания, закрепить мебельные направляющие.

    Шаг второй: ось Х
    Для оси Х мастер использует деревянную реку. Длина рейки должна быть равной расстоянию между направляющими (по наружной стороне). Рейку нужно прикрутить к направляющим.

    С одной стороны основания мастер прикрутил два металлических уголка. К уголкам прикрутил шаговый двигатель.


    Плоттер ЧПУ своими руками

    Шаг третий: каретка/держатель инструмента (ручка, карандаш и т.д.)
    Для держателя инструмента нужно из фанеры сделать деталь, как на чертеже.

    На оси Х (деревянной рейке) закрепить мебельную направляющую. На нее будет крепиться каретка.
    Затем нужно взять пластиковую пробку (мастер использую заглушку водопроводную) и сделать в ней отверстие по диаметру карандаша. В отверстие нужно установить ручку и зафиксировать термоклеем.

    Затем нужно прикрутить серводвигатель к фанерной детали, ручку установить в отверстие и закрепить на рычаге серводвигателя.






    Шаг четвертый: опора подшипника ремня
    Один край ремня будет надеваться на шкив, закрепленный на валу шагового двигателя. Для второго края нужно сделать опору. Для этого потребуются такие расходные материалы:
    болт 6 мм
    6 мм гайки- 3 шт
    подшипник
    Две больших металлических шайбы
    Две маленькие металлические прокладки
    угловой кронштейн
    Нужно прикрутить уголок к краю рейки оси Х. Затем в отверстии уголка закрепить болт. На болт накрутить гайку затем надеть шайбу - подшипник - шайбу - гайку.



    Шаг пятый: установка ремня
    Для установки ремня нужно завести ремень за подшипник - шкив, а концы закрепить на каретке.




    Шаг шестой: ось Y
    Для построения оси Y делаются практически те же операции, кроме одного, крепления мотора.
    Прежде всего, нужно полностью сдвинуть салазки назад. В крайне точке закрепить шаговый двигатель. Установить направляющие для ремня. Установить ремень.




    Шаг седьмой: электроника
    Для электроники мастер сделал корпус из фанеры.


    Мастер будет использовать программное обеспечение под названием GRBL. Это библиотека Arduino, и после ее загрузки Ардуино сможет распознавать и отправлять команды .gcode.
    Электронику нужно подключить ка на схеме.

    В устройстве мастер использует драйвер шагового двигателя TB6600. Это не самый лучший вариант, но он был у него в наличии.
    Схему подключения драйвера TB6600 он нашел в видео на Youtube. Схема практически такая же, кроме одного. Не нужно делать подключения оси Z, как на фото.

    В этом плоттере простонет оси Z управляемой шаговым двигателем. Эту задачу выполняет сервопривод. Но есть проблема: стандартный grbl не позволяет использовать сервопривод.
    Существует инструкция, как это исправить, поэтому нужно подключить сервопривод к контактам: 5V, GND и PIN 11.
    В настройках драйвера поставьте 1/32, для микрошага.

    Шаг восьмой: программное обеспечение
    Теперь нужно настроить grbl на Arduino:
    Загружаем модифицированную библиотеку grbl .zip
    В Arduino IDE переходим в Sketch>Include libraries>include .zip libraryЕсли ошибки не возникли, перейдите в Файл> Примеры> grbl> grblUpload.
    Подключаем Arduino к компьютеру, в Tools выбираем нужную плату, порт и т. д. и загружаем код.
    Если все подключено и установлено ПО, можно провести тестирование устройства.
    1.Запускаем универсальный отправитель G-кода.
    2.В UGS выбираем порт, к которому подключен Arduino, и нажимаем «подключить».
    3.Если статус "IDLE", выполняем следующий шаг.
    4.Переходим к "jog controller" и пробуем переместить оси x, y и z. Если все движется как нужно переходим к следующему шагу. Если сервопривод оси z перемещается слишком высоко или низко, переходим в файл Arduino>libraries>grbl>sprindle_control и меняем эти значения: определить PEN_SERVO_DOWN и определить PEN_SERVO_UP. Если двигатели перемещают оси в неправильном направлении, нужно просто перевернуть разъем двигателя.
    5.Загружаем любой тестовый файл G-кода
    6.В UGS включите тестовый файл.
    Нажимаем "запустить".
    Все готово.

    Плоттер работает как обычный перьевой плоттер с ЧПУ. Можно рисовать в Inkscape, генерировать g-код, и он будет рисовать его на бумаге.
    Так же мастер сделал собственный шрифт с его почерком, так что теперь плоттер может писать за него домашнюю работу. Инструкция ,как это сделать, будет добавлена позже.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

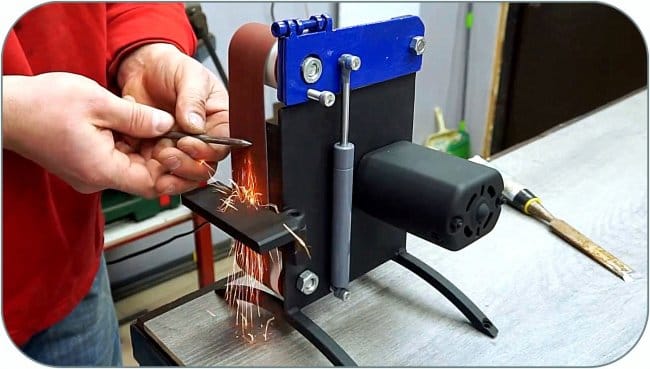

    Делаем простой ленточный шлифовальный станок (гриндер)
