    Оборудуем USB флешку секретным замком

    Здравствуйте, уважаемые читатели и самоделкины!

    Наверняка у каждого из Вас имеется флеш-накопитель, на котором хранятся достаточно важные данные, и Вам не хотелось бы, чтобы посторонний человек смог быстро получить доступ к ним.

    В данной статье автор YouTube канала «Musiy4uk» расскажет Вам, как можно оборудовать обычную флешку незаметным «замком», осложняющим доступ к данным.

    Конечно, такой замок не будет полноценной защитой, но по-быстренькому слить данные не выйдет, а сама флешка будет упорно делать вид неисправного устройства.

    Эта самодельная доработка очень проста в реализации, и с ней справится даже начинающий паяльщик.

    Материалы, необходимые для самоделки.
    — Геркон (нормально открытый)
    — Флешка
    — Неодимовый магнит
    — Термоусадочная трубка
    — Припой, флюс, секундный клей.

    Инструменты, использованные автором.
    — Цифровой микроскоп
    — Электрический паяльник с регулировкой температуры
    — «Третья рука» с подсветкой
    — Пинцет.

    Процесс изготовления.
    Итак, для этой самоделки предпочтительны флешки с непрозрачным корпусом.
    Первым делом нужно аккуратно вскрыть корпус, и извлечь плату с разъемом. Главное — получить доступ к контактам разъема.


    Обычно USB штекер (в данном случае USB тип А) присоединен к плате четырьмя контактами, через правый и левый из которых подается питание, а центральная пара отвечает за передачу данных.

    Задача сводится к тому, чтобы разомкнуть один из этих проводов. Лучше всего размыкать плюсовой провод питания (тогда при подключении устройства оно не будет ни обнаруживаться, ни мигать индикатором), чем и займется автор.

    Для удобства работы с мелкой электроникой, мастер использует вот такой цифровой микроскоп с экраном.

    На левый контакт наносится небольшое количество флюса, и контакты прогреваются паяльником. Нужно добиться их размыкания.




    Теперь к площадке на плате и контакту на разъеме нужно припаять два небольших отрезка тонкого провода.



    После выполнения этих операций, и проверки отсутствия случайных замыканий, можно вставить флешку в компьютер. Теперь она будет включаться и обнаруживаться только после замыкания припаянных проводов.



    Роль «секретного» элемента сыграет обычный геркон с нормально открытыми контактами. Такой элемент можно не только купить, но и извлечь из старого датчика открытия двери (тот, который с проводками).
    Оборудуем USB флешку секретным замком

    Собственно говоря, этот датчик припаивается к концам проводков. Нужно быть аккуратным, и не сломать стеклянную колбочку.


    Остается заизолировать выводы датчика и провода изоляционной лентой, или термоусадочной трубкой, и можно закрывать корпус флешки.





    Ответной частью, или ключом к флешке послужит небольшой неодимовый магнит. Его можно вклеить в крышку флешки, при помощи секундного клея.




    Вот и все, флешка с секретным магнитным замком готова.

    Теперь, после подключения флешки в компьютер, нужно прислонить к ней крышку с магнитом — только после этого она заработает, и будет обнаружена операционной системой. Магнит должен находиться на ней на протяжении всего процесса записи или чтения данных.

    Конечно, тот кто увидит Ваши действия, или лежащую крышечку на накопителе, быстро догадается про работу защиты. Кроме того, такую флешку будет сложно использовать при вертикально расположенных USB-портах. Также есть риск случайного падения крышки, и как следствие, прерывания передачи данных (и возможной их потере).

    Сделать процесс считывания удобным, а работу замка незаметной, можно, вклеив магнит внутрь чехла для флешки. Тут уже можно подобрать определенное положение чехла, при котором флешка «откроется», или придумать другие варианты.



    Благодарю автора за простой способ установки магнитного «замка» на USB флешку.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: флешка USB

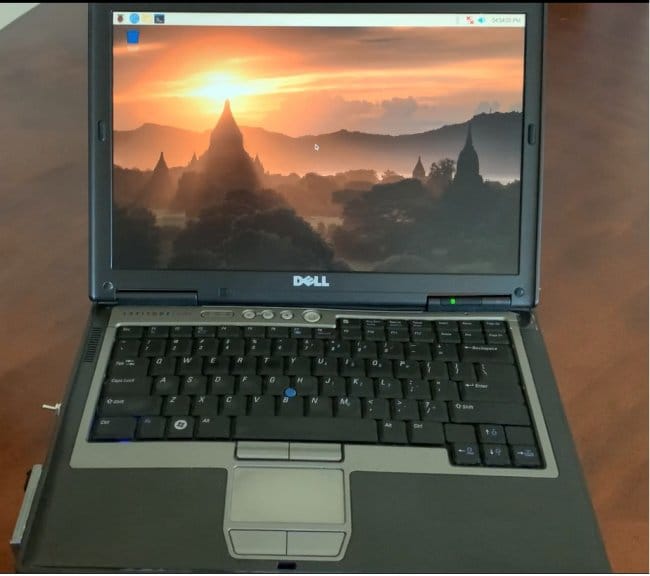

    Установка Raspberry Pi в ноутбук + о аккумуляторах, зарядке и т.д.
