    Как сделать мини-копию Macintosh




    Второй операционной системой в мире, после Windows, является Макинтош. Рыночная доля Макинтош на январь 2021 года около 17%.
    Интересный факт. Название системы производное от сорта яблок Мекинтош. И это неудивительно, ведь костяк команды, которая сделала этот компьютер, составляли сотрудники Apple.

    Из этой статьи мы с вами узнаем, как сделать мини-версию самого первого компьютера Macintosh.
    В этом проекте мастер реализует две версии.

    Версия первая имеет фальшивый диск, а карта micro SD вставляется сбоку.
    Во второй версии SD-карта устанавливается спереди, в том месте, где у оригинального компьютера размещается дисковод.

    Инструменты и материалы:
    -Raspberry Pi Zero W (W имеет встроенный Wi-Fi);
    -40-контактный штыревой разъем;
    -Радиатор;
    -Блок питания 5В 2,5 А;
    -Переходник mini HDMI to HDMI;
    -ЖК-дисплей 640x480;
    -Короткий ленточный кабель с 40 контактами GPIO;
    -Клавиатура и мышь (для настройки);
    -Концентратор micro USB;
    -Монитор (для настройки);
    -Карта Micro SD 32 ГБ;
    -Динамик Bluetooth (опционально);
    -Адаптер micro sd-карты;
    -Наждачная бумага;
    -Винты M3 X 12 мм с внутренним шестигранником;
    -Шестигранные гайки M3;
    -Бежевая нить PLA;
    -Синий малярный скотч;
    -3D-принтер;

    Шаг первый: две версии
    В этом проекте мастер реализует две версии.
    Версия первая имеет фальшивый диск спереди, а карта micro SD вставляется сбоку.
    Во второй версии SD-карта устанавливается спереди, в том месте, где у оригинального компьютера размещается дисковод.
    Разница в стоимости между двумя версиями незначительна. Несколько долларов за расширение SD-карты. Настоящая разница между ними в конструкции (недостаток места внутри корпуса).




    Шаг второй: корпус
    Корпус V1 состоит из 4 частей. Все детали напечатаны с высотой слоя 0,20 нитью PLA.
    MiniMacBack.stl напечатан с поддержкой только Build Plate.
    MiniMacFont.stl напечатан вертикально с подставками Everywhere и Brim..
    MiniMacDisk.stl и MiniMacToggle.stl напечатаны без поддержки.
    MiniMacFront.stl имеет дополнительную поддержку вдоль задней части модели. После печати эта опора обрезается, и поверхность подпиливается заподлицо.

    Корпус V2 состоит из 5 частей. За исключением печати разных файлов, инструкции почти такие же, как и в первой версии.
    После того, как все опоры были удалены, передняя и задняя части нужно отшлифовать наждачной бумагой с зернистостью 150 грит.

    Файлы для печати обеих версий можно скачать ниже.





    Шаг третий: гайки
    После печати нужно установить гайки в предназначенные места. Для фиксации мастер нагревает паяльник и впаивает гайки. В версии первой внутри корпуса устанавливается рычаг (см. последнее фото).




    Шаг четвертый: имитация диска (версия 1)
    В первой версии впереди устанавливается имитация дискеты. Основа для нее напечатана на 3D-принтере. К этой детали нужно приклеить синий малярный скотч. Затем деталь устанавливается в паз в корпусе.




    Шаг пятый: адаптер sd-карты (версия 2)
    Если адаптер находится в корпусе, то нужно его разобрать и достать ленточный кабель вместе с платой.
    Дальше нужно вставить ленточный кабель удлинителя через слот в MiniMacDiskFront_V2.stl , стараясь не повредить кабели на нижней стороне платы. Плата должна находиться под маленьким выступом.
    Дальше нужно насунуть MiniMacDiskBack_V2.stl на опору диска.



    Шаг шестой: проверка установки Рассбери
    Внутри задней части корпуса очень мало места ( MiniMacDiskBack_V2.stl ), а к Raspberry Pi Zero будут подключены еще 2 ленточных кабеля. Необходимо убедиться, что Рассбери без проблем устанавливается в слот. При необходимости нужно подогнать детали.



    Шаг седьмой: настройка Raspberry Pi Zero
    Raspberry Pi Zero W нужно подготовить. Если 40-контактный разъем GPIO не был предварительно установлен, нужно будет его припаять. Дальше установить радиатор.
    Согласно инструкции с официального сайта Raspberry Pi нужно установить ОС Pi и программное обеспечение для обработки изображений на SD- карту. Нужна ОС с графическим интерфейсом.
    После установки ОС нужно подключить к Рассбери питание и монитор.
    При первом запуске стандартная настройка язык, часовой пояс и т.д. Дальше нужно подключится к беспроводной сети, и дождаться обновления системы.

    Теперь нужно внести некоторые изменения в настройки по умолчанию. Переходим в левый верхний угол и кликаем значок Raspberry. Выбираем «Настройки» > «Конфигурация Raspberry Pi». В диалоговом окне, если он не выбран, выбираем вкладку «Система». Убеждаемся, что имя хоста - raspberrypi. Это имя, которое вы будете использовать для доступа к Pi по беспроводной сети.
    Затем выбираем вкладку «Интерфейсы» > «Включить SSH». Нажимаем ОК.

    На всякий случай нужно записать IP адрес. Наводим указатель мыши на значок Wi-Fi в правом верхнем углу строки меню. Выскочит окно с записью: wlan0: Configured, за которым следует число в формате XXX.XXX.X.XX / YY . Записываем XXX.XXX.X.XX. В данном случае это 192.168.1.26.

    После завершения обновления выбираем «Перезагрузить».


    Как сделать мини-копию Macintosh


    Шаг восьмой: программное обеспечение
    Для эмуляции Мак на Рассбери необходимо произвести некоторые действия. Есть специальные эмуляторы и можно "собрать" его прямо на Рассбери, но система будет очень медленная.

    Мастер решил сделать сборку эмулятора на своем компьютере.
    Мастер использует программу CyberDuck. Она доступна как для Mac, так и для Windows.
    С ссылками на руководства, как это сделать можно ознакомиться в конце статьи.





    Шаг девятый: сборка
    После установки ПО мастер, приступает к сборке устройства.
    Снимает защитную крышку с дисплея и устанавливает его на место. Правый верхний и нижний углы должны плотно входить в фиксаторы.
    Затем нужно осторожно установить ленточный кабель в верхней части дисплея. Другой конец кабеля подсоединить к Pi.





    Для версии 1.
    Устанавливает Pi в заднюю часть корпуса. Разъемы входят в отверстия на задней стороне корпуса. Устанавливает тумблер и собирает две половины корпуса вместе. Подключает питание.







    Для версии 2.
    Аккуратно складывает ленточный кабель, как показано на фотографии. Кабель должен выходить из разъема сзади, а красный край должен быть вверху.

    Присоединяет ленточный кабель к Pi. Устанавливает слот для SD-карты.
    Подсоединяет ленточный кабель к задней части дисплея. Устанавливает Рассбери на место. Собирает две половины корпуса.




    Шаг десятый: звук
    На плате Рассбери есть встроенный модуль Bluetooth. Для передачи звука мастер использует Bluetooth-колонку. Все что нужно сделать, это включить ее и синхронизировать с Рассбери.






    Теперь нужно только включить устройство и у вас есть мини-Macintosh.




    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

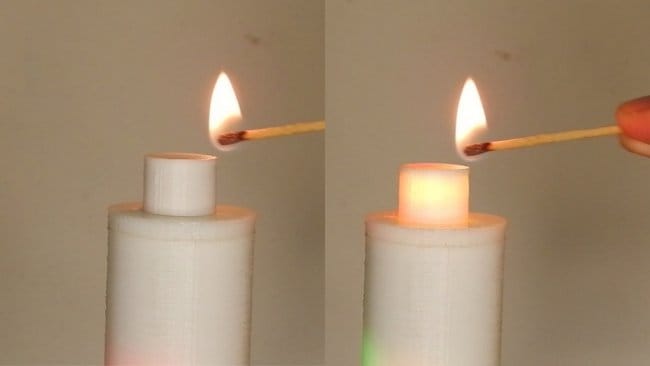

    Светодиодная свеча зажигающаяся от спички
