    Аккумуляторная дрель-шуруповерт на ременном приводе своими руками



    Доброго времени суток дорогие друзья самоделкины. В сегодняшней статье мы с вами рассмотрим изготовление довольно полезной самоделки для каждого самоделкина. А именно соберём мы сегодня с вами дрель-шуруповерт из подручных средств, наверное, пользу шуруповерта вам не нужно объяснять, её и так все знают. Главной особенностью сегодняшней самоделки является то, что вместо обычного редуктора будем использовать ременной привод и два шкива разного диаметра. Ременной привод гораздо тише обыкновенно шестерёночного редуктора и имеет меньшее количество деталей, которые могут сломаться и соответственно в случае необходимости ремонт такой конструкции будет легче и ломаться кроме ремня и электродвигателя там ничего не будет. А замена ремня гораздо проще и дешевле чем замена редуктора.

    Для данного шуруповерта нам понадобится следующее, а именно:
    - Электродвигатель 775 класса
    - Шкивы и вал
    - Ремень для шкивов
    - Сверлильный патрон
    - Деревянный брусок
    - Провода
    - Аккумуляторные батареи формата 18650
    - Контроллер заряда и разряда аккумуляторов
    - Деревянный брусок
    - Листовой пластик
    - Курок газа
    - Саморезы

    Из инструментов нам также понадобится следующее:
    - Суперклей
    - Шестигранники
    - Ножовка по металлу
    - Наждачная бумага
    - Краска для декорирования самоделки
    - Отвертки
    - Холодная сварка
    - Линейка
    - Маркер
    - Канцелярский нож
    - Паяльник и все необходимы паяльные принадлежности

    Изготовление шуруповерта на ременном приводе:
    Начнем, пожалуй, с самой главной часть данной самоделки, а именно с вала к которому будет крепиться приводной шкив и на котором будет вращаться сверлильный патрон. Этот вал вставлен в свой металлический корпус и держаться там на паре подшипников, такую конструкцию можно приобрести у наших китайских друзей в их интернет магазинах. К корпусу этого вала нам необходимо приклеить некую проставку, примерно такой же ширины, что и на фото ниже. Автор самоделки вырезал такую проставку из листа пластика, приклеиваем этот отрезок к корпусу вала с помощью суперклея.




    Далее к корпусу вала, нам следует приклеить ещё одну проставку, но уже с обратной стороны, эту проставку так же необходимо вырезать из листа толстой пластмассы. Для этого прикладываем корпус вала к листу пластика, обводим его маркером и аккуратно ножовкой по металлу вырезаем заготовку. Приклеиваем вторую проставку, как и первую с помощью суперклея.



    После чего, надеваем на один из концов вала ведомую шестерню (шкив). Чем больше зубьев будет у данного шкива, тем более тяговой получится дрель/шуруповерт, соответственно у вас будет мало оборотов, но хороший крутящий момент. Подбирайте передаточное число под свои потребности.


    Затем автор перешел к изготовлению рукоятки будущего шуруповерта. В качестве рукоятки автор самоделки решил использовать уже имеющуюся у него рукоятки изготовлению из дерева, которую он, зашпаклевал финишной шпаклевкой и ошлифовал при помощи наждачной бумаги. Вы же можете вырезать точно такую же рукоятку, как из доски, так и из фанеры склеив пару листов между собой, шпаклевать так же, как автор совсем необязательно. Главное продумайте эргономику рукоятки, чтобы готовая рукоятка имела удобный и надежный хват. Для этого вы можете использовать готовый трафарет рукоятки из интернета.




    После того, как вырезали и отшлифовав удобную вам рукоятку, её на данном этапе желательно покрасить, в первую очередь это необходимо для защиты дерева от влаги и ультрафиолета, крашенная деталь прослужит намного дольше, а также это положительно повлияет на эстетическую составляющую самоделки.



    Далее только что изготовленную и выкрашенную рукоятку необходимо соединить с вращающимся валом, а точнее с проставкой приклеенной к нему. Для этого наносим суперклей на рукоятку и на саму проставку и немного подождав склеиваем обе заготовки. Конечно такого соединения из-за маленькой площади соприкосновения рукоятки с проставкой будет явно недостаточною, поэтому необходимо усилить данное соединение, усиливать его автор решил следующим способом, а именно взяв и от толстого листового пластики отпилили пару прямоугольников, которые далее приклеил к месту стыка рукоятки с проставкой, с обеих сторон (см. фото).



    Продолжаем усиливать соединение рукоятки с вращающимся валом. Для большей надежности стоит в указанные на фото места, в недавно приклеенные пластиковые прямоугольники вкрутить по два самореза с каждой стороны. После чего, вкрутим ещё четыре длинных самореза, в корпус вала, а именно в специальные крепёжные отверстия. Длина саморезов должна быть такой, чтобы они прошли через пластиковую проставку и вошли в саму рукоятку. Таким образом, по итогу у нас получиться достаточно надежное соединение, которое будет достаточно сложно сломать.





    Для следующего шага, нам понадобится коллекторный электродвигатель 775 класса, такой двигатель используется в большом количестве заводских электроинструментов. А также его используют в модельном хобби. Эти движки имеют разное количество витков, чем их больше, тем больше крутящий момент двигателя, но тем меньше оборотов на вольт, и наоборот. То есть, выбирайте двигатель по своим нуждам, если вам нужна больше дрель чем шуруповерт, то ставьте двигатель с меньшим количеством витков, если более необходима функция шуруповерта, то покупайте двигатель с большим количеством витков.

    Выбранные вами электродвигатель необходимо установить на свое место, а именно на пластиковую проставку приклеенную сверху корпуса вала. Перед тем как приклеивать двигатель наденьте на его вал ведущую шестерню (шкив), и наденьте ремень на ведущую и ведомую шестерню, тем самым сразу настроив натяжения ремня. Для ремня вредно как слишком сильное натяжение, так и слишком слабое натяжение. Регулируем натяжение за счет толщины пластиковой проставки. Сам двигатель крепим сначала на суперклей.




    Затем, для того чтобы усилить соединение двигателя с конструкцией, автор самоделки решил использовать так называемую «холодную сварку», размешав которую нанёс на место соединения двигателя с конструкцией. Нанеся холодную сварку придётся подождать достаточно продолжительное время, пока сварка полностью не затвердеет и не станет как будто «каменной», на это может уйти до 1 суток.





    Для следующего шага, нам необходимо приобрести сверлильный патрон, с посадочным отверстием, подходящим под диаметр нашего вращающегося на подшипниках вала (возможно понадобиться специальный переходник). Такой сверлильный патрон и различные переходники можно без труда приобрести у китайцев в их китайских интернет магазинах. Собственно, устанавливаем, точнее запрессовываем сверлильный патрон на наш вращающееся вал.



    Затем из листового пластика изготовим корпус аккумуляторной батареи. Корпус должен быть таких размером, чтобы в него входила батарея из батарей формата 18650. Размечаем на листовом пластике отрезки необходимой длины, и вырезаем их. Одну из пластин сразу прикручиваем при помощи саморезов к низу рукоятки шуруповерта, затем склеиваем все оставшиеся заготовки в один корпус при помощи суперклея.




    Следующим шагом нам необходимо собрать аккумуляторную батарею из элементов 18650. Её итоговое выходное напряжение зависит от выбранного вами двигателя. Данный тип батарей очень распространен и купить их можно в любом интернет магазине или радио рынке, которые есть практически в каждом городе.


    Готовую батарею устанавливаем в корпус, выводим её провода к двигателю, через курок газа, который в свою очередь также необходимо размесить на рукоятке в удобном для вас месте. Далее автор решил покрасить корпус аккумуляторного отсека, делать вам этого не обязательно, по желанию.



    Все готово! В итоге у вас получился относительно тихий шуруповерт или дрель, на ременном приводе, которая точно вам пригодится и не раз.







    Вот видео автора самоделки:


    Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Делаем профессиональный нож для резки утеплителя (без сварки)

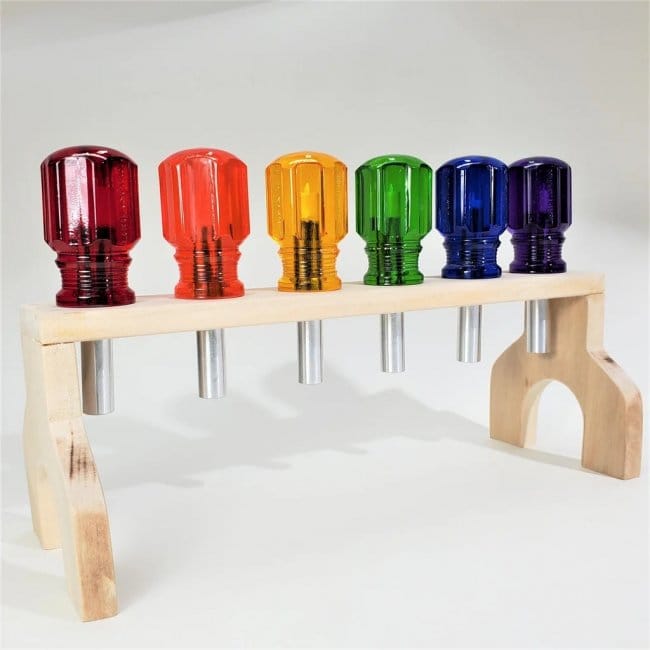

    Как сделать отвертку со сменными битами
