    Насадка на ручной фрезер для нарезания роликов (кругов)



    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей. Сегодня расскажу вам, как один автор Ютуб канала изготовил простую насадку, с помощью которой можно вырезать ролики. Уверен, данная самоделка пригодится тем, кто увлекается столярным делом и тем, у кого есть ручной фрезер. Но и остальным рекомендую не проходить мимо, а всё же ознакомиться со статьёй и посмотреть авторское видео внизу, а вдруг вы в ближайшее время решите приобрести такой инструмент. Я не стану вначале статьи перечислять материалы и инструменты, которые использовал автор, походу дела и так всё будет понятно. В общем, я приступаю, а вам желаю приятного чтения и просмотра.

    Материалы:


    * отрезок многослойной фанеры, толщина примерно 12-14 мм,
    * обрезки древесины (суда по цвету и рисунку, это скорее всего бук),
    * барашковый винт,
    * потайная мебельная гайка,
    * клей по дереву.

    Инструменты:


    * сверлильный станок,
    * шлифовальный станок,
    * ручной фрезер,
    * ленточная пила,
    * фрезы диаметром 6 и 20 мм,
    * насадка коронка по дереву диаметром 64 мм,
    * разметочный инструмент.

    Шаг 1.


    Первым делом автор занялся подготовкой основы. Взял лист многослойной фанеры толщиной примерно 15 мм и на циркулярной пиле выпилил из него прямоугольник размером 36х11 см. Его ширина должна быть равна ширине подошвы инструмента. Длину подбираем на свое усмотрение.


    Затем автор зажал заготовку в тисках, установил на край, заподлицо фрезер и просверлил отверстие. После, установив на сверлильный станок насадку-коронку диаметром 64 мм, определил контур отверстия. Как вы уже поняли, диаметр насадки подобран под внутренний диаметр подошвы инструмента.





    Шаг 2.


    Далее автор снова зажал деревянную заготовку в тисках. Установил на неё фрезер с фрезой 6 мм и выбрал за несколько проходов сквозной паз практически на всю длину. Затем перевернул заготовку другой плоскостью, во фрезере сменил фрезу 6 мм на 20 мм и выбрал паз на такую же длину, но уже на глубину 10 мм. Так же за несколько проходов.





    Шаг 3.


    На этом этапе автор окончательно высверлил начатое отверстие.



    В итоге у него получилась вот такая деталь.

    На неё автор установил фрезер и обвёл контуры подошвы. После, обрезал торец по линии на ленточной пиле.





    Шаг 4.


    Выполнив разметку уже с другой стороны, автор так же на ленточной пиле обрезал лишнее. Все кромки детали обработал на ленточном шлифовальном станке. На нем же, скруглил торец. Основание готово.







    Шаг 5.


    Теперь необходимо изготовить упор-фиксатор для инструмента, точнее для его подошвы. Для этого автору потребовались две шпильки диаметром 8 мм и длиной 70 мм.


    Их автор установил в отверстия на подошве фрезера и зажал. Измерял расстояние между ними штангенциркулем. Затем установил фрезер на деревяшку подходящего размера. Опять же штангенциркулем измерял расстояние между шпильками и поверхностью деревяшки, дополнительно на последнюю нанес разметку – отчертил контур подошвы. На кромку деревянной заготовки нанес метки под отверстия, учитывая расстояние между шпильками, просверлил их. Затем вырезал лишнее по контуру.








    В получившуюся деталь автор вклеил, используя двухкомпонентный эпоксидный клей, шпильки. Затем обработал деталь на шлифовальном станке и покрыл маслом.






    Шаг 6.


    Готовый упор-фиксатор автор закрепил на инструменте через шпильки. Снизу смазал его клеем и, не снимая с инструмента, установил на основание. Всё выровнял с помощью угольника и зафиксировал струбцинами до полного схватывания клея. После убрал фрезер, и снизу место соединения усилии шурупами, предварительно просверлив под них отверстия.












    Шаг 7.


    Теперь необходимо изготовить прижим, чтобы можно было зафиксировать приспособление в нужном положении. Надеюсь, вы понимаете, о чём я, если нет, далее будет всё понятно. Автор берет брусок шириной 20 мм, он должен плотно, но не туго входить в паз и свободно в нем двигаться. Обрабатывает его торцы на шлифовальном станке.






    Затем по краям выполняет разметку и сверлит отверстия одно диаметром 9 мм, другое диаметром 6 мм. В большее отверстие автор вкрутил мебельную потайную гайку. Так как она выступала с другой стороны, её пришлось подточить. Во второе отверстие (диаметром 6 мм) вклеил шпильку так, чтобы она выступала снизу.

    Далее установил деталь в паз и сверху зафиксировал её барашковым винтом. Вот в принципе и всё, приспособление готово. Самое время его испытать, что собственно и делает.












    Он берет заготовку и сверлит в ней отверстие. Устанавливает насадку, на неё фрезер. Фрезерует сначала маленькое отверстие. Затем смещает инструмент и фрезерует окружность большего диаметра. В итоге получается две канавки. Далее автор выбирает лишнее в центре и достает готовый ролик, в который можно вставить подшипник.













    Таким образом, можно изготавливать ролики различного диаметра, точнее, на сколько позволит длина хвостовика приспособление. Но думаю этой длины достаточно вполне. На этом у меня всё, ниже, как и обещал видео.

    Всем спасибо за внимание. На этом с вами прощаюсь, всем удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Фрезер Насадка

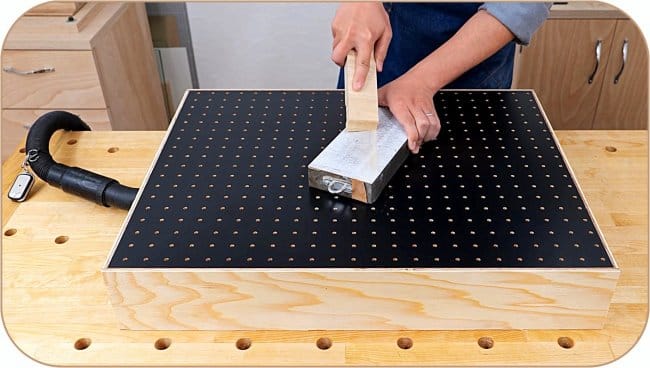

    Делаем простой шлифовальный стол с пылеудалением
