    «Третья рука» для мелких сварочных работ



    Этот зажим подойдет для сварки мелких деталей, таких как болты, шайбы, гайки и т.д. Это примерно как «третья рука» при пайке деталей - удобно, просто и экономит массу времени.

    Инструменты и материалы:
    -Мощный неодимовый магнит с отверстием по центру;
    -Металлический стержень диаметром 24 мм;
    -Сверлильный станок;
    -Тиски;
    -УШМ;
    -Мечик;
    -Маркер;
    -Плоскогубцы;
    -Пружина;
    -Арматура стальная диаметром 8 мм;
    -Штифт;

    Шаг первый: стойка
    Сначала берем круглый железный прут диаметром 24 мм и длиной 12 см, размечаем центр и просверливаем отверстие диаметром 4 мм, затем нарезаем резьбу.


    Шаг второй: паз
    Дальше с торца (противоположного от торца с отверстием) размечаем паз. Вырезаем его. В этот паз будет устанавливаться рычаг сделанный из арматуры 8 мм. Соответственно, ширина и глубина паза должны быть такими, чтобы рычаг не болтался в нем, но и не заедал.



    Рычаг будет крепится на оси. Для нее нужно просверлить отверстие.


    Шаг третий: рычаг
    Теперь подготовим рычаг. Для его изготовления нужен железный прут диаметром 8 мм и длиной 40 см. Край заготовки нужно заточить.


    Острый конец изгибаем под углом 90 градусов. С противоположной стороны отступаем несколько сантиметром и слегка сгибаем прут в противоположную от остряка сторону. Затем отступаем еще немного от места сгиба и сверлим два отверстия. Одно отверстие для оси, второе для пружины.


    Шаг четвертый: сборка
    Теперь можно приступить к сборке зажима. Устанавливает рычаг в паз и фиксирует штифтом. Прикручивает магнит. Устанавливает пружину.



    Все готово. Устанавливаем зажим на сварочный стол и можно приступить к работе.




    Весь процесс по изготовлению такого приспособления можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

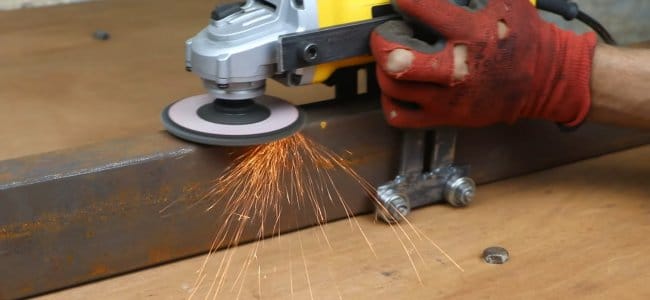

    Насадка на угловую шлифовальную машину, позволяющая ровно отшлифовывать или отполировывать профильные трубы
