    Цифровой термометр для барбекю

    Цифровой термометр для барбекю

    Многие люди не понимают разницу между грилем или барбекю. А разница есть и она довольно существенна. В отличие от гриля, при приготовлении барбекю не используется крышка. Кроме того, если в гриле продукт нагревается со всех сторон (сверху, по бокам и снизу), то в барбекю жар идет только снизу. Различается и время/температура приготовления.

    Для контроля за температурой приготовления мастер решил сделать цифровой термометр.

    Инструменты и материалы:
    -Arduino Pro Micro;
    -Пластиковый корпус;
    -USB-кабель;
    -Модуль MAX31855 с термопарой;
    -OLED-дисплей SSD1306 128 * 32 пикселей;
    -Плата перфорированная;
    -Конденсаторы 10 и 1000 мкФ;
    -Паяльные принадлежности;

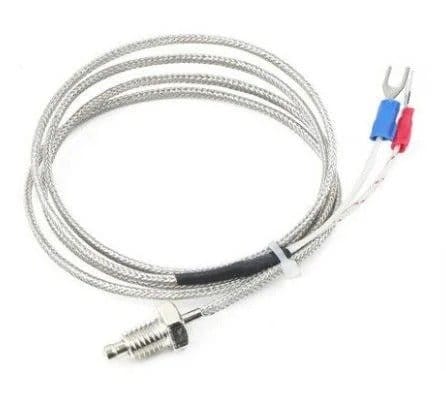

    Температуру приготовления нужно отслеживать в области решетки для продуктов. Для этой цели будет использоваться датчик с термопарой.



    В коробке/корпусе нужно сделать три отверстия. Одно для питания, второе для термопары и третье для шлейфа дисплея.


    Внутри коробки необходимо разместить плату, на которой уже установлены комплектующие.



    Подключается все следующим образом. На плату необходимо предварительно припаять штыревые разъемы для дисплея.
    Arduino <-> модуль термодатчика
    4 <--> CS
    14 <--> DO
    15 <--> CLK

    Arduino <--> дисплей
    2 <--> SDA
    3 <--> SCL
    На вход питания мастер поставил конденсаторы 1000 мкФ и 10 мкФ. Еще один конденсатор 10 мкФ поставил на вход дисплея.




    Код для устройства можно загрузить здесь.
    Ниже представлены два скрина. На первом скрине в области выделенной желтым цветом можно установить пороговое значение температуры. Второй скрин для пользователей которые пользуются шкалой Фаренгейта. В этом случае необходимо в скобках прописать слово "true".


    Все готово. В принципе этот термометр можно использовать в различных областях, а не только в кулинарии.

    Источник (Source)
