    Микроскоп для пайки плат и других мелких работ


    Микроскоп для пайки плат и других мелких работ



    В этой статье мастер-самодельщик расскажет нам, как он сделал микроскоп для пайки деталей. Микроскоп имеет зум и выводит изображение на отдельный экран. Практически все детали для этого устройства были демонтированы со старой техники. Пользователь может использовать свои, доступные материалы.

    Инструменты и материалы:
    -Зум-объектив зеркальной камеры Canon FD 70-210 мм 1: 4;
    -Телеконвертер Canon Extender FD 2X-B;
    -Крышка объектива Canon;
    -Камера ноутбука;
    -Кабель USB;
    -Asus Thinkerb[url (или ПК, MAC);
    [url=http://alli.pub/5vosiz]-Экран Waveshare 5 дюймов;

    -Разъем hdmi fpv 90 градусов + кабель 150 мм x2;
    -Microusb fpv 90 градусов + кабель 150 мм x2;
    -Разъем USB 2 FPV;
    -Резьбовые вставки x4шт;
    -Адаптер питания 5В 3А;
    -ScanDisk 16 ГБ;
    -Штатив;
    -Настенное крепление для телевизора;
    -Лазерная указка;
    -Держатель велосипедного спидометра;
    -Брусок 40мм х 140мм х 140мм;
    -Петля;
    -Крепеж;
    -Две светодиодные полосы;
    -Вилка и розетка постоянного тока;
    -3D-принтер;
    -Циркулярная пила;
    -Торцовочная пила;
    -Дрель и сверла;
    -Отвертка;-Паяльные принадлежности;
    -Супер клей;
    -Метчик;
    -Штангенциркуль;
    -Клеевой пистолет;
    Программное обеспечение
    Windows 10
    BalenaEtcher
    Виртуальная клавиатура
    Guvcview
    Thunderbird (необязательно)

    Шаг первый: установка ОС и программного обеспечения
    Мастер хотел сделать небольшой цифровой экран для микроскопа из деталей, которые у него были от старого проекта (смарт-телевизор). Центром цифрового микроскопа стал Asus Tinkerboard s с емкостным сенсорным экраном с диагональю 5 дюймов.
    Программное обеспечение (Tinker_Board-Debian-Stretch-V2.1.11-20200310) можно загрузить с сайта загрузки ОС tinkerboard.
    ПО можно загрузить прямо на устройство или на SD-карту.
    1. Устанавливает SD-карту в устройство чтения карт. Убедитесь, что они совместимы с устройством чтения карт и операционной системой tinkerboard. Мастер использовал ScanDisk ultra 16gd и старый внешний картридер USB 2.0.
    2. Загрузите ОС. Мастер использует Tinker_Board-Debian-Stretch-V2.1.11-20200310. Запускает BalenaEtcher.
    3. Кликает "Select image". Нажимает "Select target". Нажимает "flash".
    4. Устанавливает карту в устройство и загружает его.

    Шаг второй: корпус
    Изначально он собирался сделать корпус из дерева, но в итоге остановился на 3D-печати.
    В задней части корпуса нужно сделать устройство для источника питания и USB-подключения камеры. В корпусе много вентиляционных отверстий + четыре отверстия для крепления крышки к основанию и большое отверстие для экрана.




    Шаг третий: сборка корпуса экрана
    Теперь можно прикрутить экран к рамке. Установить и подключить другую электронику. Собрать корпус.






    Шаг третий: штатив
    Для крепления дисплея он использовался старый сломанный штатив для телескопа.
    Сломанные части открутил и установил на их место другие. Затем нагрел центральное отверстие под коробкой и установил шаровый шарнир.





    Шаг четвертый: линза
    Из сломанного ноутбука мастер демонтировал камеру. Для камеры напечатал держатель. В задней крышке объектива Canon просверлили отверстие, по центру, того же диаметра, что и датчик изображения веб-камеры. Камера приклеивается к крышке. Пространство вокруг нее нужно замазать светонепроницаемой замазкой. Затем все устанавливается на объектив.




    Как демонтировать камеру, а также ее распиновка можно посмотреть на видео ниже.

    Шаг пятый: проверка объектива на минимальное расстояние
    С помощью линейки мастер высчитывает оптимальное расстояние между объективом и деталью (в данном случае это дисплей). Перемещая дисплей необходимо добиться наиболее четкого изображения и запомнить расстояние между ними.


    Шаг шестой: стойка

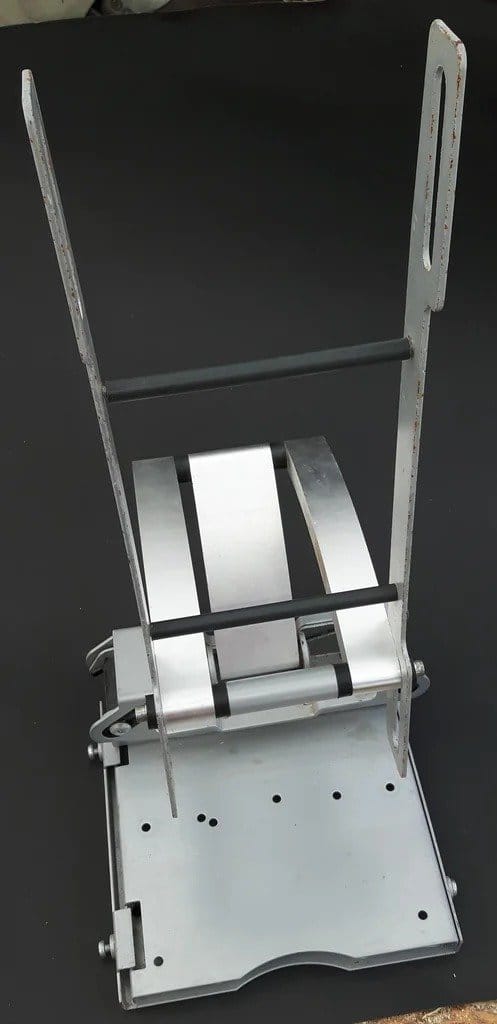

    Стойку мастер решил сделать из настенного крепления телевизора.

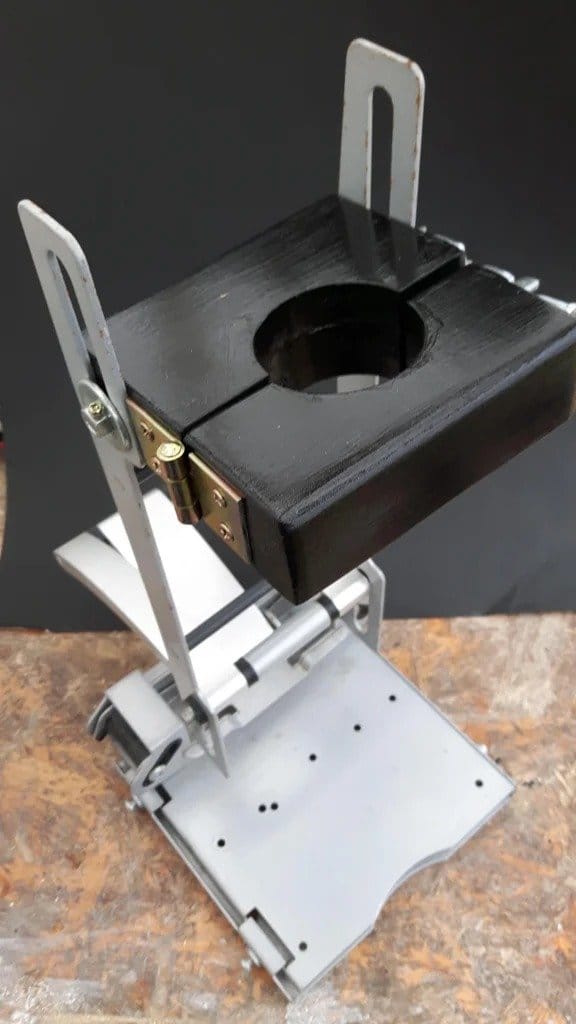

    Сначала из доски сделал кронштейн для установки объектива.






    Покрасил деталь.


    Закрепил на стойки.



    Шаг седьмой: сборка
    Дальше устанавливает объектив в держатель. Подключает камеру к дисплею. Проверяет работу устройства.





    Шаг восьмой: лазерная указка
    После увеличения бывает сложно найти именно ту деталь, которую необходимо распаять. Для решения этой проблемы мастер решил установить лазерную указку. Саму указку он закрепил на кронштейн от спидометра велосипеда. Теперь можно навести луч на необходимую деталь и после увеличения ее легко будет найти.





    Шаг девятый: подсветка
    Для подсветки деталей мастер сделал светодиодное кольцо. Само кольцо напечатал на 3D-принтере. Внутренний диаметр кольца соответствует диаметру объектива. Т.е. кольцо будет надеваться на объектив.
    Внутри кольца он монтирует светодиоды.







    Все готово. Ниже можно посмотреть результаты работы. Мастер использовал различные объективы Canon 35 мм и Canon 50 мм.
