    Делаем простую насадку для выдавливания герметика шуруповертом

    Здравствуйте, уважаемые читатели и самоделкины!

    Как известно, большинство современных герметиков (различные силиконы, жидкие гвозди) упаковывается в удобные одноразовые тубы-шприцы, а их выдавливание чаще всего производится при помощи специальных «пистолетов».
    Сделать большой объем работ при помощи стандартного «пистолета» достаточно затруднительно, и страдает равномерность нанесения шва.

    В данной статье Александр, автор YouTube канала «Master Sh», расскажет Вам как можно сделать простейшее приспособление для выдавливания герметика с помощью шуруповерта. Оно же может послужить аварийной заменой «пистолета», ведь сделать его можно за несколько минут.

    Эта самоделка очень проста в изготовлении, и легко повторима в условиях стройки.

    Материалы, необходимые для самоделки.
    — Стальная шпилька, гайка M10
    — Листовая фанера или обрезок дощечки
    — Хомут с барашком
    — Секундный клей, сода, льняное масло.

    Инструменты, использованные автором.
    — Шуруповерт
    — Набор коронок по дереву и металлу
    — Перьевые сверла по дереву
    — Полуавтоматический керн, тиски
    — Сверла по металлу
    — Метчикодержатель, метчик
    — Болгарка, отрезной диск
    — Отвертка с набором бит
    — Рулетка, маркер.

    Процесс изготовления.
    Итак, заменой стандартного штока послужит стальная шпилька. Практически полной заменой всей конструкции пистолета будет… кусочек деревяшки.

    Зажав дощечку в тисках, из нее нужно вырезать диск диаметром 45 мм (он равен внутреннему диаметру тубы герметика). Эта операция легко выполняется при помощи коронки по дереву.



    Далее, заменив коронку на перьевое сверло диаметром 18 мм, нужно сделать в центре диска посадочное отверстие для гайки M10.




    Вместо подрезания отверстия по форме гайки, либо использования двухкомпонентной эпоксидной смолы, мастер применяет еще более быстрый и надежный способ.

    Установив гайку M10 на свое место (а она легко входит в 18-мм отверстие), автор заполняет шов обычной содой.




    Удалив излишки соды, в шов добавляется несколько капель секундного клея. Состав застывает практически мгновенно, и готов выдерживать нагрузки.



    Поверхности полученной детали можно отшлифовать абразивной губкой или наждачной бумагой.

    Если имеется пропитка для древесины, например, льняное масло — то ей можно дополнительно обработать деревянные поверхности.



    Далее от шпильки M10 нужно отрезать кусочек чуть длиннее тубы. Это около 220 мм.

    На торце шпильки кернится центр, и высверливается глухое отверстие.


    Добавив немного смазки, при помощи метчика в отверстии нарезается резьба М4.


    Теперь нужно подобрать винтик M4 с увеличенной шляпкой. Он должен быть такой длины, чтобы не вкручивался до конца, и оставался небольшой зазор в 3-4 мм.



    Шпилька фиксируется в патроне шуруповерта, и резьба на втором ее конце стачивается при помощи лепесткового зачистного диска.


    Прижимную шайбу можно снять со сломанного пистолета.


    Итак, все детали готовы, и можно собирать устройство.
    Первой на ходовой винт накручивается самодельная «гайка».


    Под прижимную шайбу подкладывается одна или пара небольших шайб, и она прикручивается к винту.



    На хвостовую част тубы надевается хомут с барашком. Внутрь вставляется диск, и зажимается хомутом. Чтобы он не проворачивался (если промахнулись с диаметром), можно подложить кусочек наждачной бумаги.



    Все готово, можно наносить герметик.
    Первым недостатком такой конструкции является ее большая длина — ей будет сложно манипулировать в труднодоступных местах.
    Второй момент — мгновенно прекратить подачу герметика довольно сложно, для этого нужно включить реверс, и сделать пару оборотов.




    Те, кому нужен профессиональный инструмент, могут приобрести электрический пистолет для герметика.

    Благодарю Александра за простую конструкцию приспособления для выдавливания герметика с помощью шуруповерта.
    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простое приспособление для намотки на базе остатков фабричного

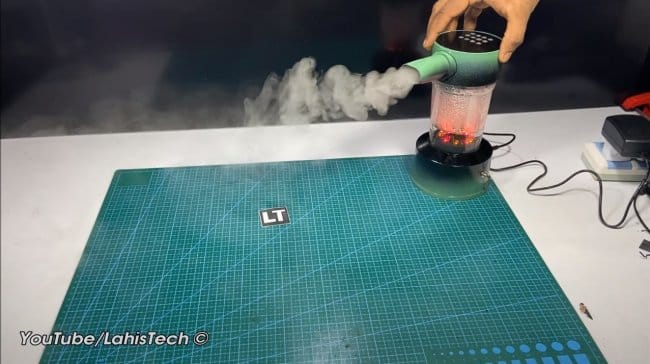

    Ультразвуковой увлажнитель своими руками
