    Пневматическая «пушка» для запуска различных предметов от игрушек до конфет


    Это забавный проект, для детей и взрослых. Все, что можно положить в резервуар, будет запущено вверх с помощью сжатого воздуха. В резервуар можно поместить конфеты, игрушки, шарики с водой или даже просто налить воды.

    Инструменты и материалы:
    -Электроклапан;
    -Сантехническая арматура (краны, фитинги, труба и т.д.);
    -Цемент и грунтовка для ПВХ;
    -Манометр;
    -Провода;
    -Изолента;
    -Батарея 9 В;
    -Термоусадочная трубка;
    -Базовый комплект Arduino;
    -Клеевой пистолет;
    -Ножовка;
    -Рулетка;
    -Маркер;
    -Паяльник;
    -Зажигалка;
    --Аэрозольная краска;


    Шаг первый: планирование
    При планировании сборки пушки нужно принять во внимание несколько вещей. Во-первых, внешний вид устройства, во-вторых мощность. Затем нужно спланировать, как устройство будет стоять на поверхности, как воздух будет закачиваться в резервуар. Нужно продумать, какой объем резервуара для воздуха нужен. От этого зависит, как часто нужно будет закачивать в резервуар воздух.
    После проработки всех этих вопросов нужно составить список необходимых материалов.

    Шаг второй: сборка пушки
    Сборка пушки не сложная. Конкретно эта ПВХ-труба не паяется, а собирается с помощью специального цемента.
    Сначала собирает отдельные узлы.





    Затем собирает узлы вместе. Электроклапан устанавливается перед загрузочной камерой. Манометр и кран перед воздушной камерой.







    Шаг третий: тестирование
    После сборки нужно провести тестирование пушки.

    Все работает, но мастер решил добавить электроники. Конкретно ее задача - 5-секундный обратный отсчет после нажатия кнопки с помощью светодиодов + звук выстрела из динамика.

    Шаг четвертый: сборка схемы
    Первое, что вам нужно сделать, это собрать все компоненты для схемы. А именно 7 резисторов, 6 светодиодов (5 из которых одного цвета), батарею на 9 В, кнопку, электрическое реле постоянного тока с низким энергопотреблением, Arduino, макетная плата для тестирования, монтажная плата, провода. Ниже приведен небольшой список того, для чего я рекомендую использовать провод каждого цвета.

    Подключаем питание от Ардуино к макетной плате.

    Устанавливаем светодиоды, резисторы и, наконец, кнопку ( спусковой крючок для пусковой установки).

    Подключает светодиоды и нижнюю часть кнопки к Arduino. Мастер устанавливает 5 светодиодов обратного отсчета в слоты 0-4. Пятым будет светодиод запуска. На слот 6 подключается кнопка, а на 7 зуммер. Светодиоды подключаются через резисторы.

    К контакту 7 нужно подключить плюс зуммера, а минус подключить к земле.

    Последний шаг - прикрепить реле к пусковой установке. Реле действует как переключатель.

    Затем мастер написал и загрузил код.

    После проверки работоспособности схемы производит монтаж на плате. Устанавливает все детали в корпус.





    Теперь у устройства есть обратный отсчет и забавный звук выстрела.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

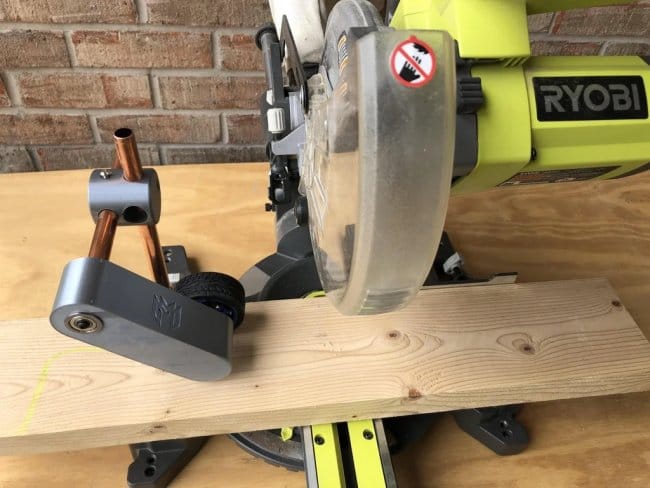

    Электронная измерительная рулетка для торцовочной пилы
