    Геймпад (игровой джойстик для ПК) из старой клавиатуры и бытового хлама


    Приветствую всех, сегодня к вашему обозрению увлекательная самоделка из ненужной «клавы» (клавиатуры).

    В данной самоделке необходимы следующие материалы и инструменты:

    - старая клавиатура;
    - тактовые кнопки;
    - провода;
    - обрезки фанеры;
    - мелкие шурупы;
    - картон;
    - шпатлёвка по дереву;
    - клей ПВА;
    - паяльник и принадлежности;
    - отвёртка;
    - электролобзик;
    - ручной лобзик;
    - шуруповёрт;
    - клеевой пистолет.

    Для начала разберём старую «клаву».
    Откручиваем все болтики снизу и клавиатура легко разделяется.





    От клавиатуры нам необходима только плата.





    Отложим пока это всё в сторону и возьмём небольшой обрезок фанеры.



    Подготовим шаблон из картона.



    Произведём по сделанному шаблону разметку на фанере.




    По разметке отрежем всё лишнее с помощью электролобзика.



    При помощи наждачной бумаги уберём неровности и заусенцы.



    Вот такая должна получиться заготовка.




    Изготовим таким же образом копию предыдущей заготовки.




    Отступаем 1 см от края и наносим с помощью циркуля разметку.





    Просверлим отверстие возле линии разметки, необходимое для прохождения пилки электролобзика.






    Далее вырезаем внутреннею часть заготовки.




    Вот так должно выглядеть.

    [center]


    Две получившиеся заготовки необходимо склеить между собой.



    Нанесём клей




    Равномерно распределим клей по поверхности.




    Прочно прижимаем части между собой.




    После высыхания клея и хорошего соединения, сделаем обработку наждачной бумагой.




    Приготовим тонкую фанеру



    По предварительно сделанной разметке (по форме изготовленной детали) ручным лобзиком (аккуратно, так как фанера тонкая) выпилим крышку.



    Вот, что должно у нас получиться.



    Прикладываем крышку на основную деталь корпуса.





    Сверлим тонким сверлом крепёжные отверстия.



    По ходу работы в сделанные отверстия вкручиваем шурупы, чтобы избежать смещения.






    После фиксации крышки произведём чистовую обработку.





    Вырезаем шаблон в виде крестика.



    Прикладываем с левой стороны и делаем разметку.




    После сделаем вот такой шаблон с шестью ровными прорезями в виде кружочков.



    С правой стороны сделаем разметку.



    Примерный внешний вид будущего джойстика.



    По разметке сделаем углубления, не применяя больших усилий (сквозных отверстий быть не должно).





    Дальше маленьким сверлом в наших углублениях уже делаем отверстия насквозь.




    В верхней части и на лицевой стороне корпуса ещё просверлим два сквозных отверстия.






    И наконец приступим к электронной начинке.

    Разберём старую ненужную электронику и найдём платы с тактовыми кнопками.




    С плат выпаиваем нужные нам кнопки.




    Ко всем кнопкам припаиваем по два провода.




    В углубления корпуса установим кнопки, продёргивая провода в сквозные отверстия и проклеиваем их с обратной стороны горячим клеем.





    Пользуясь шпаклёвкой по дереву замажем щели.



    Обработаем поверхность наждачкой.




    Для эстетичности покрасим корпус.



    Вернёмся к плате демонтированной из клавиатуры.



    Отпаяем "родной" кабель.



    Также выпаиваем один светодиод и подпаиваем к нему провода.




    Устанавливаем светодиод в отверстие на лицевой стороне корпуса, дополнительно можно закрепить горячим клеем.




    Продёргиваем в отверстие сверху usb кабель.




    Возьмём плату от "клавы" и припаяем светодиод, соблюдая полярность.



    Провода от usb кабеля паяем по указанной схеме.





    Затем при тщательном осмотре дорожек определим контакты игровых кнопок.



    Зачищаем нужные нам контакты на плате.



    Подпаиваем к контактам провода от соответствующие кнопкам на будущем геймпаде.



    Всё разместив в корпусе, закрываем крышку.




    И вот наш великолепный девайс готов.



    Включаем любимую игрушку и проводим испытание.




    По словам автора самоделки всё отлично работает, хотя я в этом не уверен, так как кабель usb был припаян напрямую к плате где раньше был кабель ps/2, а они отличаются по некоторым функциям, кто, что думает поэтому поводу, пишите в комментарии.

    Но не спешите расстраиваться, потому, что устройство имеет право на жизнь при некоторых дополнениях или изменениях, иначе я бы это не публиковал, а именно: применение специального переходника с ps/2 на usb, благо сейчас на "Алике"(AliExpress) всё продаётся, либо использовать в этой самоделке плату от usb клавиатуры.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Геймпад

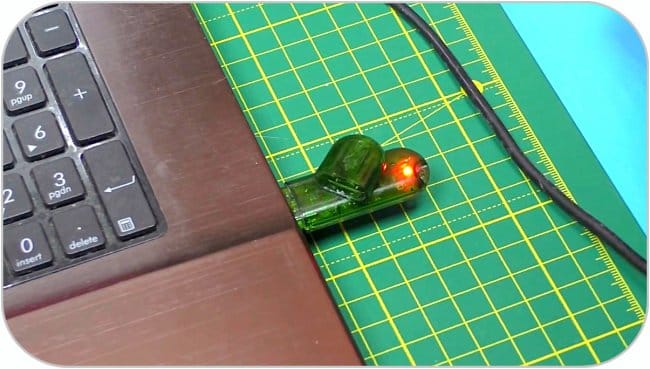

    Оборудуем USB флешку секретным замком

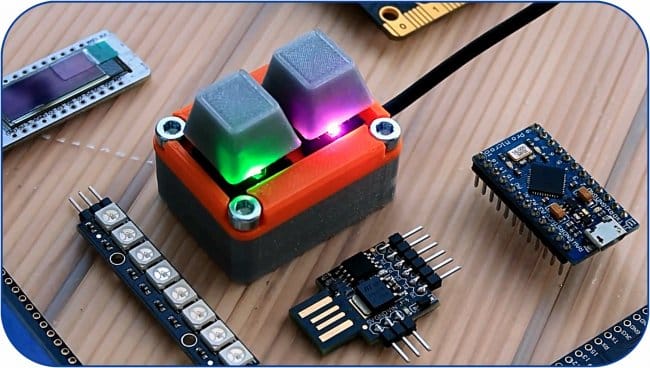

    Мини-клавиатура (GTK Keyboard) своими руками
