    Таймер + часы в виде робота R2-D2


    Ну, сначала давайте вспомнить кто же это R2-D2. Многие, наверное, помнят эпическую сагу «Звездные войны». Так вот, R2-D2, называемый Арту-диту, Ардва-дидва или, зачастую, кратко Ардва, был астромеханическим дроидом серии R2. Вместе со своим приятелем, протокольным дроидом C-3PO, R2-D2 принимал непосредственное участие в ключевых моментах галактической истории.

    С тех пор, как этот фильм вышел на экраны кинотеатров, многие самодельщики пытаются сделать подобных персонажей этой саги. В основном, пытаются сделать роботов, но копируют и мастера Йоду, и Чубакку, а в одной стране на выборах в качестве кандидата в президенты пытался зарегистрироваться Дарт Вейдер.

    У нашего мастера-самодельщика запросы поскромнее и он попытается сделать R2-D2 в качестве таймера и часов. Ну и в дополнение робот будет издавать различные прикольные звуки.

    Инструменты и материалы:
    -Плата ESP32;
    -5v 2A блок питания;
    -Клемма соединительная - 2 шт;
    -Разъем DC2.5;
    -Модуль MP3;
    -Карта micro SD;
    -40 мм динамик;
    -Синий 7-сегментный дисплей;
    -Поворотный энкодер;
    -Резисторы 220 Ом;
    -Светодиоды 3 мм и 5 мм (синий, красный и белый);
    -Супер клей;
    -Перемычки;
    -Краски для моделей;
    -3D-принтер;


    Шаг первый: 3D-печать
    Первым делом необходимо напечатать детали на 3D-принтере. Материал для печати PLA, заполнение 20%, слой 0,2 мм. Для нижней части робота необходимо использовать опоры.
    Файлы для печати деталей можно скачать ниже.
    Rotary_Encoder_Knob.stl
    Body.stl
    centerfoot.stl
    centerleg.stl
    head.stl
    leftfoot.stl
    leftleg.stl
    rightfoot.stl
    rightleg.stl

    Шаг второй: сборка
    После печати мастер собирает робота. Детали фиксирует суперклеем.




    После сборки окрашивает детали согласно цветовой схемы оригинала.




    Шаг третий: подготовка электроники
    К плате дисплея припаивает четыре штыревых разъема.



    Поворотному энкодеру нужен подтягивающий резистор, чтобы определять, когда нажимается встроенная кнопка.
    Резистор должен быть припаян между 3,3 В и входом № 27.



    Припаивает провода к динамику.


    Припаивает резистор 220 Ом к катодам белого и красного светодиодов и соединяет два катода вместе.


    Спаивает синие светодиоды согласно схемы.


    Шаг четвертый: сборка
    Теперь можно приступить к установке деталей внутрь робота. Сначала приклеивает динамик в верхнюю часть робота.



    Устанавливает коннектор.


    Подключает клеммы к разъему, одну + 5В (красный) и одну для заземления (черный).
    Подключает четыре красных провода и 4 черных провода, они будут использоваться для питания каждого модуля / компонента.

    Устанавливает энкодер. Ручка энкодера проходит через отверстие в спине робота.


    Устанавливает дисплей.


    Теперь нужно соединить каждый компонент согласно схемы.

    Приклеивает кнопку энкодера.


    В голову приклеивает светодиоды.



    Шаг пятый: код
    Для работы устройства необходимы следующие библиотеки:
    arduino-tm1637-master
    DFPlayer_Mini_Mp3_by_Makuna
    DNSServer---esp32-master
    EspSoftwareSerial
    NTPClient
    WiFiNINA_Generic
    Код можно загрузить ниже.
    R2D2_clock_timer_V1.ino





    Шаг шестой: файлы MP3
    Теперь нужно загрузить на SD-карту файлы MP3. Нужно создать папку mp3 SD-карты и уже в нее поместить файлы mp3.
    Файлы можно скачать ниже.
    0004.mp3
    0005.mp3
    0006.mp3
    0007.mp3
    0008.mp3
    0001.mp3
    0002.mp3
    0003.mp3

    Теперь осталось только установить голову на место и подключить питание.



    Весь процесс сборки, а так же демонстрацию работы такого устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Сенсорный выключатель освещения с дистанционным управлением

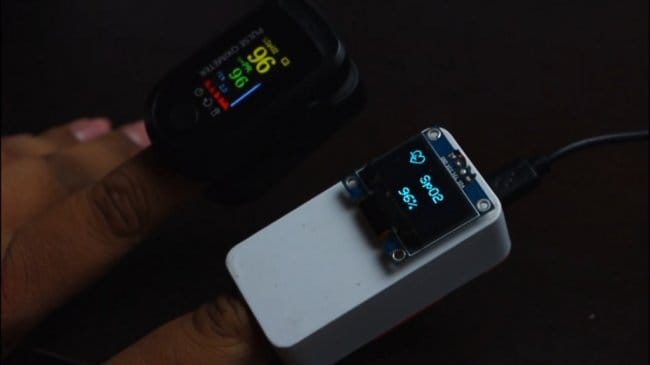

    Пульсоксиметр с технологией IOT (Интернет вещей)
