    Гриндер из металлолома


    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей. Сегодня представляю вашему вниманию вариант изготовления ленточного шлифовального станка (гриндера) от автора Ютуб канала Workshop Diy. Конструкция не сложная в изготовлении (уровень ниже среднего), а если ещё посмотреть видео (оно будет в конце статьм), то и вовсе сложностей не должно возникнуть. В качестве привада он использует болгарку с регулятором оборотов, но в дальнейшем он планирует установить двигатель. Для изготовления использовал различный металлолом, который нашёл в своей мастерской. В общем если идея вас заинтересовала, милости прошу, усаживаемся по удобнее и изучаем статью.

    Материалы:


    * обрезки круглых металлических труб диаметром 40 мм (из них будут изготовлены направляющие ролики),
    * два куска профильной металлической трубы толщиной 40 мм (диаметры круглых труб и толщина профильной должны совпадать)
    * автомобильный амортизатор,
    * отрезок швеллера,
    * 6 подшипников по внутреннему диаметру труб,
    * винты с гайками по диаметру внутренних обоим подшипников,
    * листовой металл толщиной 1,5-2 мм,
    * профильная труба сечением 40х20 мм и 50х25 мм,
    * металлическая пластина сечением 40х5 мм,
    * три мебельных газлифта.

    Инструменты:


    * измерительный и разметочный инструмент,
    * тиски,
    * сверлильный станок,
    * ступенчатое коническое сверло
    * болгарка,
    * сварочный аппарат,
    * рожковые или накидные ключи.

    Шаг 1.


    На начальном этапе автор подготовил детали стойки. На ребро большой профильной трубы установил круглые трубы и обвёл их по контуру. Затем по касательной к окружности на боковине, начертил ровные линии на плоскости широких стенок с каждого края.
    Затем зажав заготовку в тисках, по линиям обрезал лишнее, как показано на фото. Затем в получившихся проушинах наметил и просверлил отверстия. Вторую заготовку, которая короче, обработал по краям точно так же.











    Шаг 2.


    На этом этапе автор приступил к частичной подготовке основания. Для него он использовал швеллер. К его полке приложил большую деталь стойки и обвел контур паза врезанного в торце. Вырезал его на полке швеллера. Н плоскости швеллера разметил и вырезал прямоугольник размером примерно 4х2 см.



    Затем большую часть стойки, назовем её основной, автор приварил к полке основы, совместив пазы. После подготовил из обрезка треугольную деталь и приварил её к основе и и стойке, тем самым усилив соединение.




    Шаг 3.


    Теперь необходимо прикрепить меньшую часть стойки к большей. Для этого изготовил из металлической полосы шириной 40 мм две проушины. Через отверстия и металлическую трубочку подходящего диаметра, болтом с гайкой закрепил их на торце меньшей детали.





    Затем приварил меньшую деталь стойки к большей через выступающие края проушин, чтобы сварить деталь с нужным зазором, использовал подкладку из трубы нужной толщины.



    Шаг 4.


    Так как автор планирует использовать в качестве привода болгарку, необходимо изготовить для неё крепление на основании. На другой полке основы, напротив стойки, начертил линию и по разметке приварил отрезок профильной трубы 50х25 мм высотой чуть больше основы. Затем из трубы 40х20 мм вырезал вкладыш, который будет вставляться в ранее приваренную деталь.




    Дополнительно изготовил из металлической полосы пластину, по размеру зазора между трубами.
    К трубе-вкладышу приварил изготовленный из листового металла держатель для болгарки.




    Шаг 5.


    Далее автору потребовался следующий набор труб, подшипников и шайб, которые представлены на фото ниже. Из них будут изготовлены все ролики.

    Автор берет длинный отрезок трубы меньшего диаметра, выполняет надрез болгаркой по всей длине и используя тиски запрессовывает в его торцы подшипники.


    Затем берет отрезок трубы такой же длины, но уже большего диаметра, так же разрезает его по всей длине. В эту заготовку вставляет ранее подготовленную деталь и проваривает разрез. Шов зачищает болгаркой. Ролик готов. По такому же принципу изготовил ещё один такой же ролик.



    Затем из коротких отрезков труб подготовил ещё два ролика. Для этого он взял магнит, уложил на него шайбу, затем отрезок трубы и приварил его. Точно так же приварил с другой стороны ещё одну шайбу. По такому же принципу изготовил ещё один ролик, по длине они разные.





    Шаг 6.


    Теперь нудно изготовить вал под ранее изготовленные ролики. Его он решил сделать из части амортизатора. Той частью, которая ему нужна, автор зажал амортизатор в тисках и болгаркой отрезал лишнее.



    Затем на вал нанизал больший по длине ролик и обварил его. Из подшипников, колец из труб и шайбочек изготовил две обоймы, которые затем также установил на вал по обе стороны ролики. На конце вала зафиксировал второй ролик. Затем получившуюся деталь отшлифовал.






    Гриндер из металлолома


    Шаг 7.


    Подготовленный вал с роликами и обоймами автор зафиксировал в нижней части основы под стойкой следующим образом, больший ролик расположен под стойкой, а меньший под основой из швеллера. Подшипники через обоймы приварил к стенкам стойки.

    Так как обоймы не приварены к валу, на его резьбовую часть автор накрутил гайку, тем самым зафиксировав его.


    Шаг 8.


    На этом этапе, на обе части сверху, автор установил ролики, подготовленные на шаге 5. Их он фиксирует через отверстия длинными болтами с гайками. На меньшей детали стойки, под винт ролика приваривает небольшой регулятор, как он изготовлен, думаю вам понятно. Этим регулятором в дальнейшем можно будет отрегулировать натяжение наждачной ленты.





    Шаг 9.


    Теперь нужно выставить меньшую часть стойки в нужном положении. Для этого автор использовал газлифт, приложил его к деталям стойки и приварил. Теперь боковую честь можно будет опустить в низ, чтобы заправить наждачную ленту, а затем она (боковая часть) за счёт газлифта поднимется в своё исходное положение.



    Шаг 10.

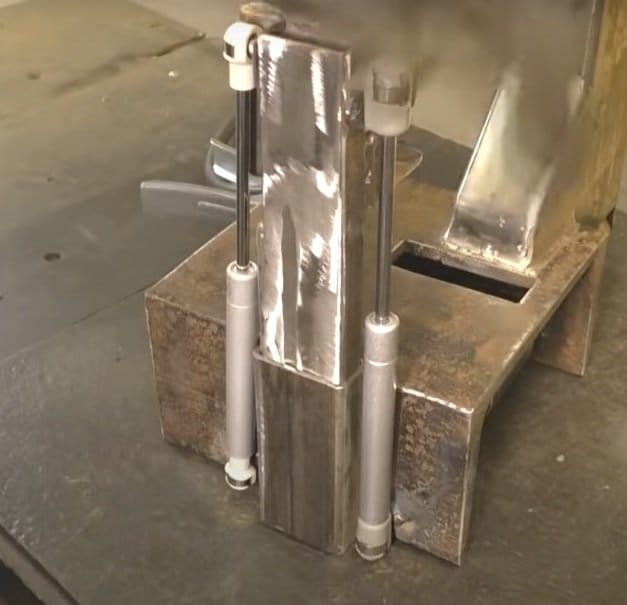

    Ещё два газлифта автор установил, точнее приварил к выдвижной части крепления болгарки, при этом эта часть была в раздвинутом положении. Далее вы поймёте, для чего они, но думаю, многие уже догадались.


    Шаг 11.


    Далее автор подготовил следующие детали, которые вы ведете на фото внизу.


    Это изготовленная из листового металла опорная площадка с узлами регулировки наклона по плоскости.
    Эти детали автор закрепил на основании, приварив через регулировочный узел.



    Шаг 12.


    И ещё несколько заключительных штрихов. Автор подготовил два отрезка профильной трубы, это будут ножки гриндера. Разместив их снизу, приварил в этом месте упор для регулировочного винта опорной площадки.






    Шаг 13.
    Это шаг заключительный. На этом этапе автор покрасил свой станок и испытал его в деле. В креплении зафиксировал дрель и на её винт накрутил ролик. Затем этот ролик соединил с нижним роликом на стойке, вот здесь то и нужны газлифты, нажав на крепление оно опускается, выполняется установка ремня, затем за счет газ лифтов стойка крепления возвращается в исходное положение, за счёт этого происходит натяжка ремня.








    Как видим на нем можно сточить трубу, заточить кухонный топорик. Так же можно выровнять грань к примеру какой-либо листовой заготовки, кстати длина рабочей части получилась 38 см. Так же, если выставить угол наклона опорной площадки, можно заточить стамеску.










    Вот такой получился гриндер. А ниже видео от автора, смотрите, вникайте и при желании повторяйте.

    Всем кто дочитал до конца, спасибо за внимание, на этом я с вами прощаюсь, всем удачи и до новых встреч в гостях у Самоделкина.

    Источник (Source)
