    Делаем систему сбора стружки (пневмосовок) для столярной мастерской

    Здравствуйте, уважаемые читатели и самоделкины!

    Как известно, в столярной мастерской образуется большое количество древесной пыли и стружки, и ее приходится постоянно убирать. Достаточно часто мастера устанавливают центральную систему пылеудаления с циклонным фильтром — это позволяет подключить к ней большинство станков, и уменьшить количество пыли и стружки в помещении. Однако даже с такой системой на полу будет скапливаться мусор, требующий уборки.

    В данной статье автор YouTube канала «JSK-koubou» расскажет Вам, как сделать простой пневмосовок, предназначенный для подключения к центральной системе пылеудаления.

    Этот проект весьма прост в изготовлении, и его можно достаточно быстро сделать.

    Материалы, необходимые для самоделки.
    — Листовая фанера, саморезы по дереву, столярный клей
    — Круглые неодимовые магниты
    — Угловые кронштейны металлические
    — Врезные мебельные гайки
    — Гофрированная труба
    — Двухкомпонентный эпоксидный клей
    — Двухсторонний скотч.

    Инструменты, использованные автором.
    — Ручной фрезер, фрезы по дереву
    — Циркульная насадка для фрезера
    — Ручная дисковая пила
    — Станок сверлильный
    — Шуруповерт
    — Сверла по дереву с зенковкой
    — Сверла Форстнера
    — Болгарка
    — 125 мм алмазный диск по металлу
    — Промышленный пылесос
    — Дремель, фрезы для дремеля
    — F-струбцины
    — Разметочный рейсмус, карандаш.

    Процесс изготовления.
    В качестве материала для этой самоделки мастер выбрал 18-мм листовую фанеру. Также можно использовать обрезки ДСП, МДФ. Размеры корпуса можно подбирать индивидуально, в данном случае прямоугольная крышка имеет размеры 600×100 мм. Нарезка деталей производится мастером при помощи самодельного станка на основе ручной дисковой пилы.

    На крышке, при помощи разметочного рейсмуса отмечается центр, и в нем высверливается 4-мм отверстие.




    Установив на станок сверло Форстнера, мастер высверливает четыре посадочных отверстия под установку магнитов.

    Затем, на двухкомпонентный эпоксидный клей, вклеиваются круглые неодимовые магниты. Для чего они нужны, и как их расположить, будет понятно далее.



    Теперь крышка фиксируется на «жертвенной» доске двухсторонним скотчем.



    На ручной фрезер устанавливается циркульная насадка, и вырезается отверстие по диаметру переходной трубы.

    Конечно, если есть коронка подходящего диаметра, или балеринка по дереву — то можно обойтись шуруповертом.




    В паре боковых стенок высверливаются по два отверстия.

    В полученные отверстия вкручиваются врезные мебельные гайки.


    Развернув крышку магнитами вверх, мастер приклеивает три бортика. На время склеивания детали фиксируются струбцинами, а по его завершении соединения усиливаются гвоздиками.



    Чтобы переходная труба хорошо держалась, автор приклеивает дополнительный фланец.


    Внутренние перегородки будут фиксироваться на магнитах. Это позволит быстро их снимать.
    В качестве креплений послужат стальные кронштейны, угол на одном из ребер (если он мешает) нужно срезать.




    Теперь все четыре уголка располагаются на магнитах.


    На уголки наносится эпоксидный клей, и к ним аккуратно прижимаются перегородки.
    После приклеивания нужно будет вогнать по саморезу, укрепив уголок.




    Далее на свое место запрессовывается жестяная переходная труба.
    Конструкция пневмосовка готова.





    Остается подключить ее к системе пылеудаления гофрированной трубой.
    Теперь достаточно смести мусор к устройству, и его затянет в систему.





    Для чего же нужно было делать съемные перегородки?
    Эта конструкция также может послужить и как настольная система пылеудаления.
    Обе перегородки прикручиваются винтами к бортам корпуса.




    Конструкция фиксируется струбцинами на верстаке.


    Так можно выполнять мелкие шлифовальные работы, обрабатывать детали дремелем и другими машинками.


    Благодарю автора за простое приспособление для быстрого сбора мусора в столярной мастерской.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

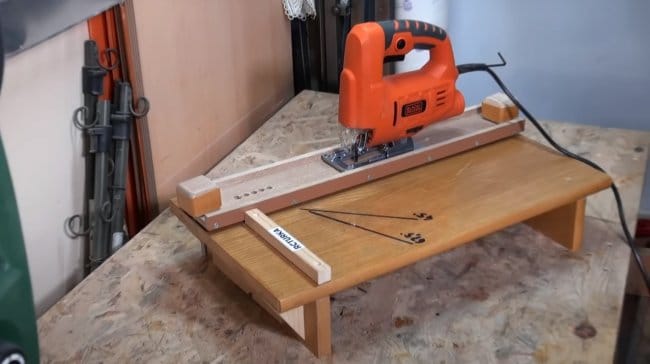

    Столешница с направляющей для электролобзика

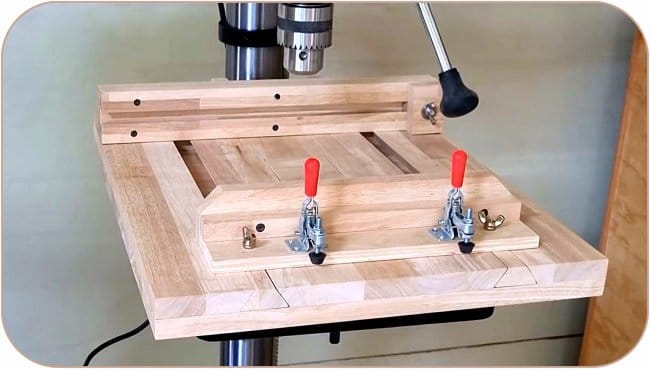

    Делаем многофункциональный стол сверлильного станка (без сварки)
